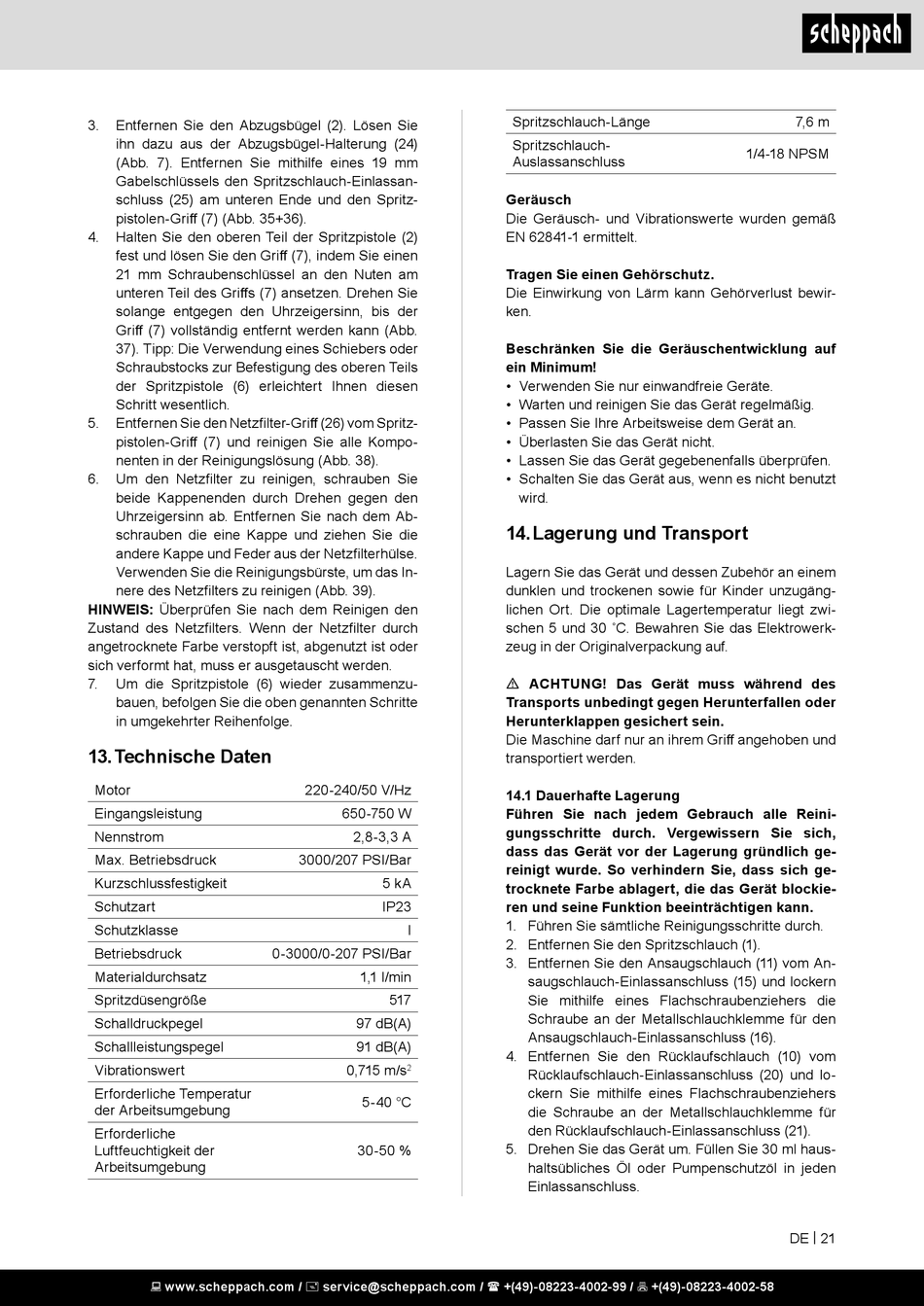

3. Entfernen Sie den Abzugsbügel (2). Lösen Sie
ihn dazu aus der Abzugsbügel-Halterung (24)
(Abb. 7). Entfernen Sie mithilfe eines 19 mm
Gabelschlüssels den Spritzschlauch-Einlassan-
schluss (25) am unteren Ende und den Spritz-
pistolen-Griff (7) (Abb. 35+36).
4. Halten Sie den oberen Teil der Spritzpistole (2)
fest und lösen Sie den Griff (7), indem Sie einen
21 mm Schraubenschlüssel an den Nuten am
unteren Teil des Griffs (7) ansetzen. Drehen Sie
solange entgegen den Uhrzeigersinn, bis der
Griff (7) vollständig entfernt werden kann (Abb.
37). Tipp: Die Verwendung eines Schiebers oder
Schraubstocks zur Befestigung des oberen Teils
der Spritzpistole (6) erleichtert Ihnen diesen
Schritt wesentlich.
5. Entfernen Sie den Netzfilter-Griff (26) vom Spritz-
pistolen-Griff (7) und reinigen Sie alle Kompo-
nenten in der Reinigungslösung (Abb. 38).
6. Um den Netzfilter zu reinigen, schrauben Sie
beide Kappenenden durch Drehen gegen den
Uhrzeigersinn ab. Entfernen Sie nach dem Ab-
schrauben die eine Kappe und ziehen Sie die
andere Kappe und Feder aus der Netzfilterhülse.
Verwenden Sie die Reinigungsbürste, um das In-
nere des Netzfilters zu reinigen (Abb. 39).
HINWEIS: Überprüfen Sie nach dem Reinigen den
Zustand des Netzfilters. Wenn der Netzfilter durch
angetrocknete Farbe verstopft ist, abgenutzt ist oder
sich verformt hat, muss er ausgetauscht werden.
7. Um die Spritzpistole (6) wieder zusammenzu-
bauen, befolgen Sie die oben genannten Schritte
in umgekehrter Reihenfolge.

13. Technische Daten

Motor
Eingangsleistung
Nennstrom
Max. Betriebsdruck
Kurzschlussfestigkeit
Schutzart
Schutzklasse
Betriebsdruck
Materialdurchsatz
Spritzdüsengröße
Schalldruckpegel
Schallleistungspegel
Vibrationswert
Erforderliche Temperatur
der Arbeitsumgebung
Erforderliche
Luftfeuchtigkeit der
Arbeitsumgebung
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/Bar
1,1 l/min
517
97 dB(A)
91 dB(A)
0,715 m/s
2
5-40 °C
30-50 %
Spritzschlauch-Länge
Spritzschlauch-
Auslassanschluss
Geräusch
Die Geräusch- und Vibrationswerte wurden gemäß
EN 62841-1 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Beschränken Sie die Geräuschentwicklung auf
ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.

14. Lagerung und Transport

Lagern Sie das Gerät und dessen Zubehör an einem
dunklen und trockenen sowie für Kinder unzugäng-
lichen Ort. Die optimale Lagertemperatur liegt zwi-
schen 5 und 30 ˚C. Bewahren Sie das Elektrowerk-
zeug in der Originalverpackung auf.
m ACHTUNG! Das Gerät muss während des
Transports unbedingt gegen Herunterfallen oder
Herunterklappen gesichert sein.
Die Maschine darf nur an ihrem Griff angehoben und
transportiert werden.
14.1 Dauerhafte Lagerung
Führen Sie nach jedem Gebrauch alle Reini-
gungsschritte durch. Vergewissern Sie sich,
dass das Gerät vor der Lagerung gründlich ge-
reinigt wurde. So verhindern Sie, dass sich ge-
trocknete Farbe ablagert, die das Gerät blockie-
ren und seine Funktion beeinträchtigen kann.
1. Führen Sie sämtliche Reinigungsschritte durch.
2. Entfernen Sie den Spritzschlauch (1).
3. Entfernen Sie den Ansaugschlauch (11) vom An-
saugschlauch-Einlassanschluss (15) und lockern
Sie mithilfe eines Flachschraubenziehers die
Schraube an der Metallschlauchklemme für den
Ansaugschlauch-Einlassanschluss (16).
4. Entfernen Sie den Rücklaufschlauch (10) vom
Rücklaufschlauch-Einlassanschluss (20) und lo-
ckern Sie mithilfe eines Flachschraubenziehers
die Schraube an der Metallschlauchklemme für
den Rücklaufschlauch-Einlassanschluss (21).
5. Drehen Sie das Gerät um. Füllen Sie 30 ml haus-
haltsübliches Öl oder Pumpenschutzöl in jeden
Einlassanschluss.
7,6 m
1/4-18 NPSM
