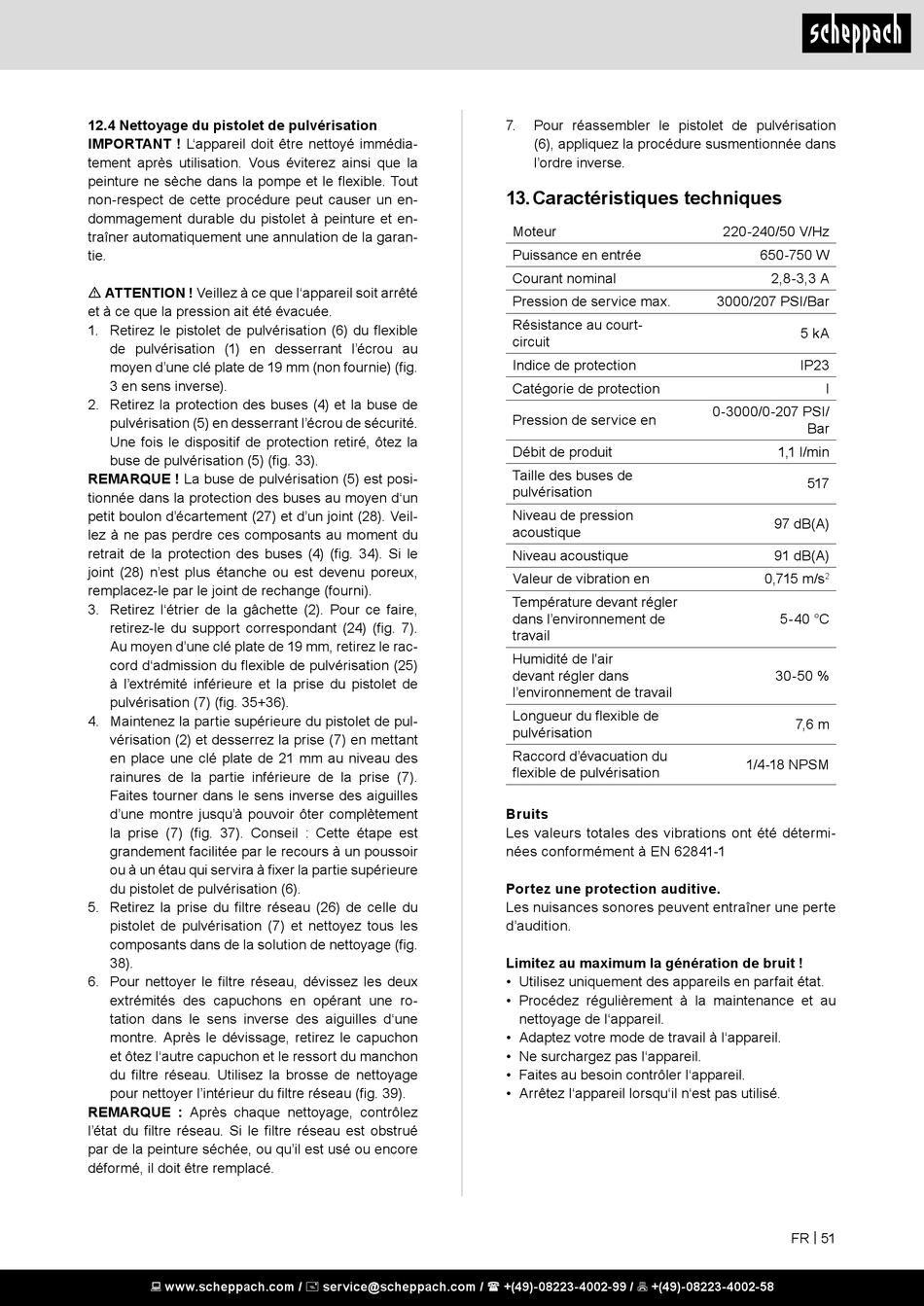

12.4 Nettoyage du pistolet de pulvérisation
IMPORTANT ! L'appareil doit être nettoyé immédia-
tement après utilisation. Vous éviterez ainsi que la
peinture ne sèche dans la pompe et le flexible. Tout
non-respect de cette procédure peut causer un en-
dommagement durable du pistolet à peinture et en-
traîner automatiquement une annulation de la garan-
tie.
m ATTENTION ! Veillez à ce que l'appareil soit arrêté
et à ce que la pression ait été évacuée.
1. Retirez le pistolet de pulvérisation (6) du flexible
de pulvérisation (1) en desserrant l'écrou au
moyen d'une clé plate de 19 mm (non fournie) (fig.
3 en sens inverse).
2. Retirez la protection des buses (4) et la buse de
pulvérisation (5) en desserrant l'écrou de sécurité.
Une fois le dispositif de protection retiré, ôtez la
buse de pulvérisation (5) (fig. 33).
REMARQUE ! La buse de pulvérisation (5) est posi-
tionnée dans la protection des buses au moyen d'un
petit boulon d'écartement (27) et d'un joint (28). Veil-
lez à ne pas perdre ces composants au moment du
retrait de la protection des buses (4) (fig. 34). Si le
joint (28) n'est plus étanche ou est devenu poreux,
remplacez-le par le joint de rechange (fourni).
3. Retirez l'étrier de la gâchette (2). Pour ce faire,
retirez-le du support correspondant (24) (fig. 7).
Au moyen d'une clé plate de 19 mm, retirez le rac-
cord d'admission du flexible de pulvérisation (25)
à l'extrémité inférieure et la prise du pistolet de
pulvérisation (7) (fig. 35+36).
4. Maintenez la partie supérieure du pistolet de pul-
vérisation (2) et desserrez la prise (7) en mettant
en place une clé plate de 21 mm au niveau des
rainures de la partie inférieure de la prise (7).
Faites tourner dans le sens inverse des aiguilles
d'une montre jusqu'à pouvoir ôter complètement
la prise (7) (fig. 37). Conseil : Cette étape est
grandement facilitée par le recours à un poussoir
ou à un étau qui servira à fixer la partie supérieure
du pistolet de pulvérisation (6).
5. Retirez la prise du filtre réseau (26) de celle du
pistolet de pulvérisation (7) et nettoyez tous les
composants dans de la solution de nettoyage (fig.
38).
6. Pour nettoyer le filtre réseau, dévissez les deux
extrémités des capuchons en opérant une ro-
tation dans le sens inverse des aiguilles d'une
montre. Après le dévissage, retirez le capuchon
et ôtez l'autre capuchon et le ressort du manchon
du filtre réseau. Utilisez la brosse de nettoyage
pour nettoyer l'intérieur du filtre réseau (fig. 39).
REMARQUE : Après chaque nettoyage, contrôlez
l'état du filtre réseau. Si le filtre réseau est obstrué
par de la peinture séchée, ou qu'il est usé ou encore
déformé, il doit être remplacé.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
7. Pour réassembler le pistolet de pulvérisation
(6), appliquez la procédure susmentionnée dans
l'ordre inverse.
13. Caractéristiques techniques
Moteur
Puissance en entrée
Courant nominal
Pression de service max.
Résistance au court-
circuit
Indice de protection
Catégorie de protection
Pression de service en
Débit de produit
Taille des buses de
pulvérisation
Niveau de pression
acoustique
Niveau acoustique
Valeur de vibration en
Température devant régler
dans l'environnement de
travail
Humidité de l'air
devant régler dans
l'environnement de travail
Longueur du flexible de
pulvérisation
Raccord d'évacuation du
flexible de pulvérisation
Bruits
Les valeurs totales des vibrations ont été détermi-
nées conformément à EN 62841-1
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.
Limitez au maximum la génération de bruit !
• Utilisez uniquement des appareils en parfait état.
• Procédez régulièrement à la maintenance et au
nettoyage de l'appareil.
• Adaptez votre mode de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites au besoin contrôler l'appareil.
• Arrêtez l'appareil lorsqu'il n'est pas utilisé.
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/
Bar
1,1 l/min
517
97 dB(A)
91 dB(A)
0,715 m/s
2
5-40 °C
30-50 %
7,6 m
1/4-18 NPSM
FR | 51
