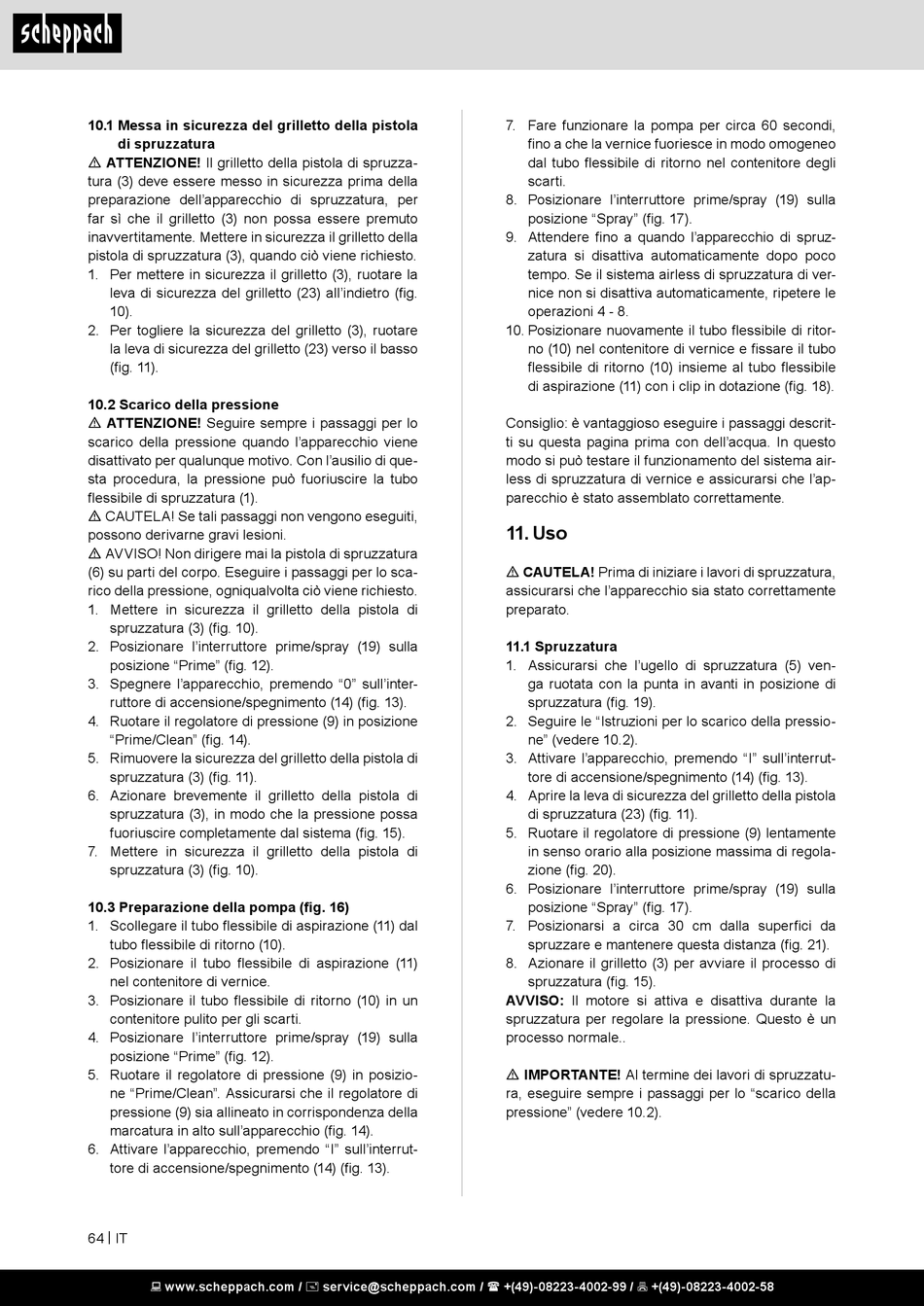

10.1 Messa in sicurezza del grilletto della pistola
di spruzzatura
m ATTENZIONE! Il grilletto della pistola di spruzza-
tura (3) deve essere messo in sicurezza prima della
preparazione dell'apparecchio di spruzzatura, per
far sì che il grilletto (3) non possa essere premuto
inavvertitamente. Mettere in sicurezza il grilletto della
pistola di spruzzatura (3), quando ciò viene richiesto.
1. Per mettere in sicurezza il grilletto (3), ruotare la
leva di sicurezza del grilletto (23) all'indietro (fig.
10).
2. Per togliere la sicurezza del grilletto (3), ruotare
la leva di sicurezza del grilletto (23) verso il basso
(fig. 11).
10.2 Scarico della pressione
m ATTENZIONE! Seguire sempre i passaggi per lo
scarico della pressione quando l'apparecchio viene
disattivato per qualunque motivo. Con l'ausilio di que-
sta procedura, la pressione può fuoriuscire la tubo
flessibile di spruzzatura (1).
m CAUTELA! Se tali passaggi non vengono eseguiti,
possono derivarne gravi lesioni.
m AVVISO! Non dirigere mai la pistola di spruzzatura
(6) su parti del corpo. Eseguire i passaggi per lo sca-
rico della pressione, ogniqualvolta ciò viene richiesto.
1. Mettere in sicurezza il grilletto della pistola di
spruzzatura (3) (fig. 10).
2. Posizionare l'interruttore prime/spray (19) sulla
posizione "Prime" (fig. 12).
3. Spegnere l'apparecchio, premendo "0" sull'inter-
ruttore di accensione/spegnimento (14) (fig. 13).
4. Ruotare il regolatore di pressione (9) in posizione
"Prime/Clean" (fig. 14).
5. Rimuovere la sicurezza del grilletto della pistola di
spruzzatura (3) (fig. 11).
6. Azionare brevemente il grilletto della pistola di
spruzzatura (3), in modo che la pressione possa
fuoriuscire completamente dal sistema (fig. 15).
7. Mettere in sicurezza il grilletto della pistola di
spruzzatura (3) (fig. 10).
10.3 Preparazione della pompa (fig. 16)
1. Scollegare il tubo flessibile di aspirazione (11) dal
tubo flessibile di ritorno (10).
2. Posizionare il tubo flessibile di aspirazione (11)
nel contenitore di vernice.
3. Posizionare il tubo flessibile di ritorno (10) in un
contenitore pulito per gli scarti.
4. Posizionare l'interruttore prime/spray (19) sulla
posizione "Prime" (fig. 12).
5. Ruotare il regolatore di pressione (9) in posizio-
ne "Prime/Clean". Assicurarsi che il regolatore di
pressione (9) sia allineato in corrispondenza della
marcatura in alto sull'apparecchio (fig. 14).
6. Attivare l'apparecchio, premendo "I" sull'interrut-
tore di accensione/spegnimento (14) (fig. 13).
64 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
7. Fare funzionare la pompa per circa 60 secondi,
fino a che la vernice fuoriesce in modo omogeneo
dal tubo flessibile di ritorno nel contenitore degli
scarti.
8. Posizionare l'interruttore prime/spray (19) sulla
posizione "Spray" (fig. 17).
9. Attendere fino a quando l'apparecchio di spruz-
zatura si disattiva automaticamente dopo poco
tempo. Se il sistema airless di spruzzatura di ver-
nice non si disattiva automaticamente, ripetere le
operazioni 4 - 8.
10. Posizionare nuovamente il tubo flessibile di ritor-
no (10) nel contenitore di vernice e fissare il tubo
flessibile di ritorno (10) insieme al tubo flessibile
di aspirazione (11) con i clip in dotazione (fig. 18).
Consiglio: è vantaggioso eseguire i passaggi descrit-
ti su questa pagina prima con dell'acqua. In questo
modo si può testare il funzionamento del sistema air-
less di spruzzatura di vernice e assicurarsi che l'ap-
parecchio è stato assemblato correttamente.

11. Uso

m CAUTELA! Prima di iniziare i lavori di spruzzatura,
assicurarsi che l'apparecchio sia stato correttamente
preparato.
11.1 Spruzzatura
1. Assicurarsi che l'ugello di spruzzatura (5) ven-
ga ruotata con la punta in avanti in posizione di
spruzzatura (fig. 19).
2. Seguire le "Istruzioni per lo scarico della pressio-
ne" (vedere 10.2).
3. Attivare l'apparecchio, premendo "I" sull'interrut-
tore di accensione/spegnimento (14) (fig. 13).
4. Aprire la leva di sicurezza del grilletto della pistola
di spruzzatura (23) (fig. 11).
5. Ruotare il regolatore di pressione (9) lentamente
in senso orario alla posizione massima di regola-
zione (fig. 20).
6. Posizionare l'interruttore prime/spray (19) sulla
posizione "Spray" (fig. 17).
7. Posizionarsi a circa 30 cm dalla superfici da
spruzzare e mantenere questa distanza (fig. 21).
8. Azionare il grilletto (3) per avviare il processo di
spruzzatura (fig. 15).
AVVISO: Il motore si attiva e disattiva durante la
spruzzatura per regolare la pressione. Questo è un
processo normale..
m IMPORTANTE! Al termine dei lavori di spruzzatu-
ra, eseguire sempre i passaggi per lo "scarico della
pressione" (vedere 10.2).
