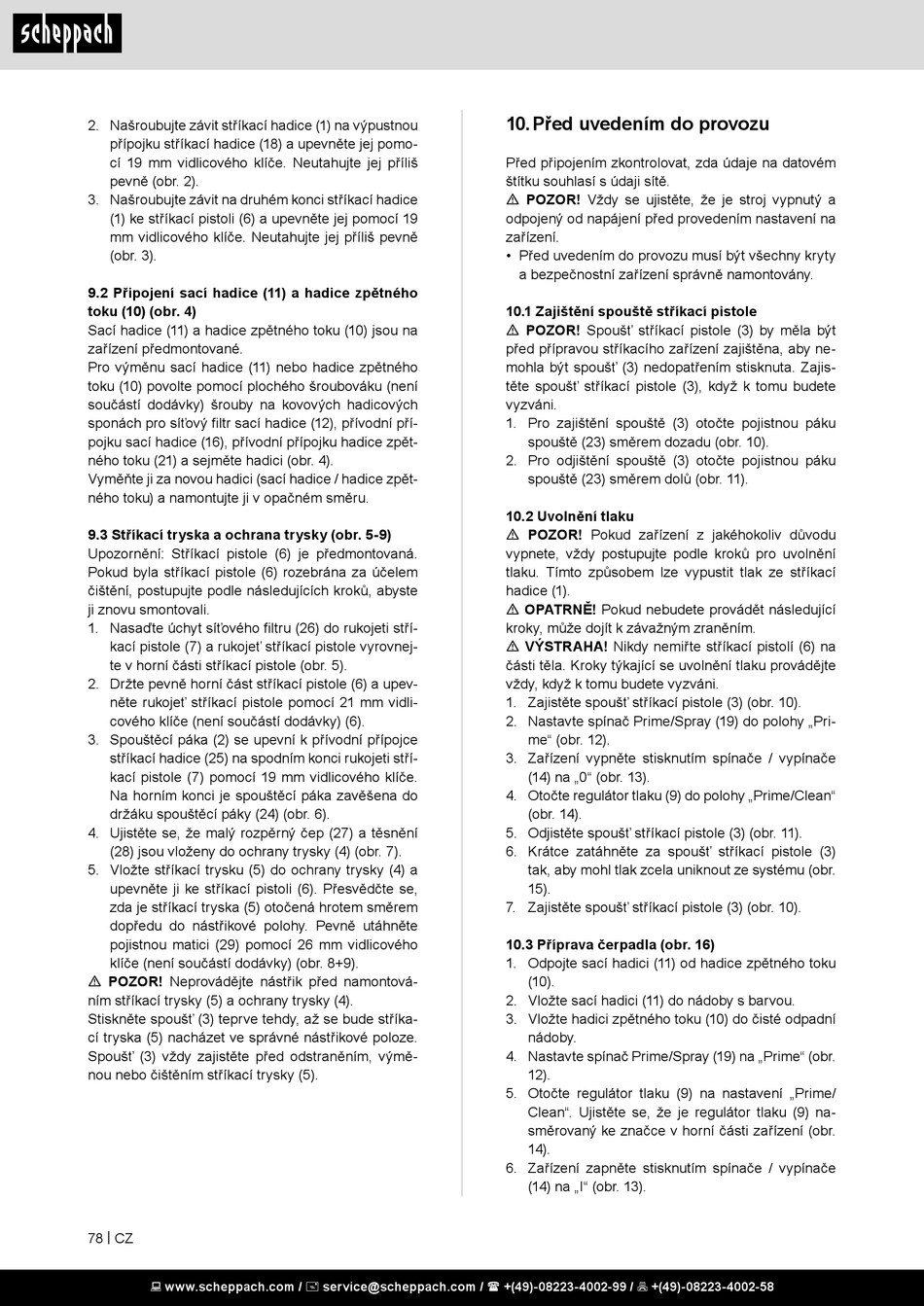

2. Našroubujte závit stříkací hadice (1) na výpustnou
přípojku stříkací hadice (18) a upevněte jej pomo-
cí 19 mm vidlicového klíče. Neutahujte jej příliš
pevně (obr. 2).
3. Našroubujte závit na druhém konci stříkací hadice
(1) ke stříkací pistoli (6) a upevněte jej pomocí 19
mm vidlicového klíče. Neutahujte jej příliš pevně
(obr. 3).
9.2 Připojení sací hadice (11) a hadice zpětného
toku (10) (obr. 4)
Sací hadice (11) a hadice zpětného toku (10) jsou na
zařízení předmontované.
Pro výměnu sací hadice (11) nebo hadice zpětného
toku (10) povolte pomocí plochého šroubováku (není
součástí dodávky) šrouby na kovových hadicových
sponách pro síťový filtr sací hadice (12), přívodní pří-
pojku sací hadice (16), přívodní přípojku hadice zpět-
ného toku (21) a sejměte hadici (obr. 4).
Vyměňte ji za novou hadici (sací hadice / hadice zpět-
ného toku) a namontujte ji v opačném směru.
9.3 Stříkací tryska a ochrana trysky (obr. 5-9)
Upozornění: Stříkací pistole (6) je předmontovaná.
Pokud byla stříkací pistole (6) rozebrána za účelem
čištění, postupujte podle následujících kroků, abyste
ji znovu smontovali.
1. Nasaďte úchyt síťového filtru (26) do rukojeti stří-
kací pistole (7) a rukojeť stříkací pistole vyrovnej-
te v horní části stříkací pistole (obr. 5).
2. Držte pevně horní část stříkací pistole (6) a upev-
něte rukojeť stříkací pistole pomocí 21 mm vidli-
cového klíče (není součástí dodávky) (6).
3. Spouštěcí páka (2) se upevní k přívodní přípojce
stříkací hadice (25) na spodním konci rukojeti stří-
kací pistole (7) pomocí 19 mm vidlicového klíče.
Na horním konci je spouštěcí páka zavěšena do
držáku spouštěcí páky (24) (obr. 6).
4. Ujistěte se, že malý rozpěrný čep (27) a těsnění
(28) jsou vloženy do ochrany trysky (4) (obr. 7).
5. Vložte stříkací trysku (5) do ochrany trysky (4) a
upevněte ji ke stříkací pistoli (6). Přesvědčte se,
zda je stříkací tryska (5) otočená hrotem směrem
dopředu do nástřikové polohy. Pevně utáhněte
pojistnou matici (29) pomocí 26 mm vidlicového
klíče (není součástí dodávky) (obr. 8+9).
m POZOR! Neprovádějte nástřik před namontová-
ním stříkací trysky (5) a ochrany trysky (4).
Stiskněte spoušť (3) teprve tehdy, až se bude stříka-
cí tryska (5) nacházet ve správné nástřikové poloze.
Spoušť (3) vždy zajistěte před odstraněním, výmě-
nou nebo čištěním stříkací trysky (5).
78 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10. Před uvedením do provozu
Před připojením zkontrolovat, zda údaje na datovém
štítku souhlasí s údaji sítě.
m POZOR! Vždy se ujistěte, že je stroj vypnutý a
odpojený od napájení před provedením nastavení na
zařízení.
• Před uvedením do provozu musí být všechny kryty
a bezpečnostní zařízení správně namontovány.
10.1 Zajištění spouště stříkací pistole
m POZOR! Spoušť stříkací pistole (3) by měla být
před přípravou stříkacího zařízení zajištěna, aby ne-
mohla být spoušť (3) nedopatřením stisknuta. Zajis-
těte spoušť stříkací pistole (3), když k tomu budete
vyzváni.
1. Pro zajištění spouště (3) otočte pojistnou páku
spouště (23) směrem dozadu (obr. 10).
2. Pro odjištění spouště (3) otočte pojistnou páku
spouště (23) směrem dolů (obr. 11).
10.2 Uvolnění tlaku
m POZOR! Pokud zařízení z jakéhokoliv důvodu
vypnete, vždy postupujte podle kroků pro uvolnění
tlaku. Tímto způsobem lze vypustit tlak ze stříkací
hadice (1).
m OPATRNĚ! Pokud nebudete provádět následující
kroky, může dojít k závažným zraněním.
m VÝSTRAHA! Nikdy nemiřte stříkací pistolí (6) na
části těla. Kroky týkající se uvolnění tlaku provádějte
vždy, když k tomu budete vyzváni.
1. Zajistěte spoušť stříkací pistole (3) (obr. 10).
2. Nastavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 12).
3. Zařízení vypněte stisknutím spínače / vypínače
(14) na „0" (obr. 13).
4. Otočte regulátor tlaku (9) do polohy „Prime/Clean"
(obr. 14).
5. Odjistěte spoušť stříkací pistole (3) (obr. 11).
6. Krátce zatáhněte za spoušť stříkací pistole (3)
tak, aby mohl tlak zcela uniknout ze systému (obr.
15).
7. Zajistěte spoušť stříkací pistole (3) (obr. 10).
10.3 Příprava čerpadla (obr. 16)
1. Odpojte sací hadici (11) od hadice zpětného toku
(10).
2. Vložte sací hadici (11) do nádoby s barvou.
3. Vložte hadici zpětného toku (10) do čisté odpadní
nádoby.
4. Nastavte spínač Prime/Spray (19) na „Prime" (obr.
12).
5. Otočte regulátor tlaku (9) na nastavení „Prime/
Clean". Ujistěte se, že je regulátor tlaku (9) na-
směrovaný ke značce v horní části zařízení (obr.
14).
6. Zařízení zapněte stisknutím spínače / vypínače
(14) na „I" (obr. 13).
