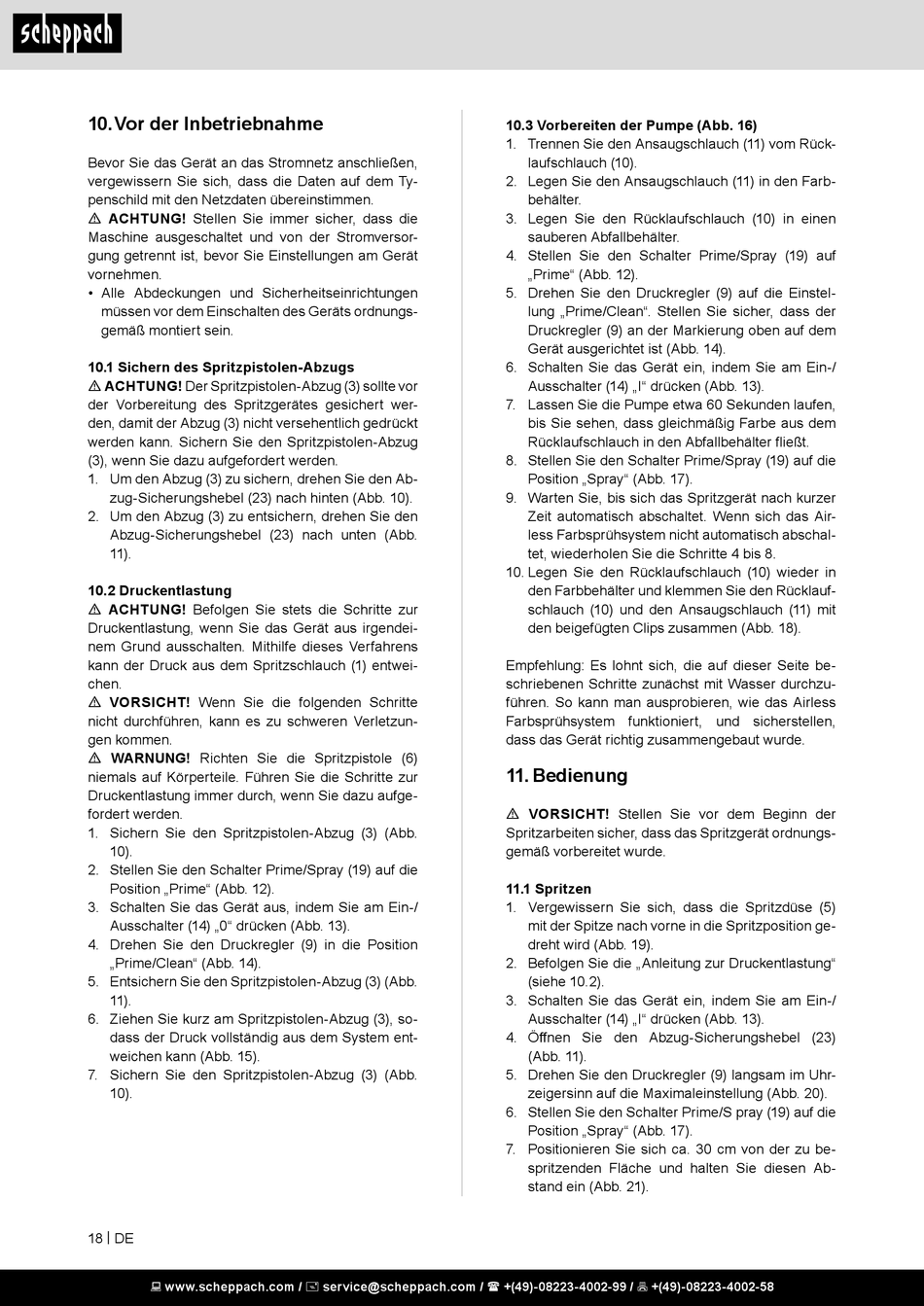

10. Vor der Inbetriebnahme

Bevor Sie das Gerät an das Stromnetz anschließen,
vergewissern Sie sich, dass die Daten auf dem Ty-
penschild mit den Netzdaten übereinstimmen.
m ACHTUNG! Stellen Sie immer sicher, dass die
Maschine ausgeschaltet und von der Stromversor-
gung getrennt ist, bevor Sie Einstellungen am Gerät
vornehmen.
• Alle Abdeckungen und Sicherheitseinrichtungen
müssen vor dem Einschalten des Geräts ordnungs-
gemäß montiert sein.
10.1 Sichern des Spritzpistolen-Abzugs
m ACHTUNG! Der Spritzpistolen-Abzug (3) sollte vor
der Vorbereitung des Spritzgerätes gesichert wer-
den, damit der Abzug (3) nicht versehentlich gedrückt
werden kann. Sichern Sie den Spritzpistolen-Abzug
(3), wenn Sie dazu aufgefordert werden.
1. Um den Abzug (3) zu sichern, drehen Sie den Ab-
zug-Sicherungshebel (23) nach hinten (Abb. 10).
2. Um den Abzug (3) zu entsichern, drehen Sie den
Abzug-Sicherungshebel (23) nach unten (Abb.
11).
10.2 Druckentlastung
m ACHTUNG! Befolgen Sie stets die Schritte zur
Druckentlastung, wenn Sie das Gerät aus irgendei-
nem Grund ausschalten. Mithilfe dieses Verfahrens
kann der Druck aus dem Spritzschlauch (1) entwei-
chen.
m VORSICHT! Wenn Sie die folgenden Schritte
nicht durchführen, kann es zu schweren Verletzun-
gen kommen.
m WARNUNG! Richten Sie die Spritzpistole (6)
niemals auf Körperteile. Führen Sie die Schritte zur
Druckentlastung immer durch, wenn Sie dazu aufge-
fordert werden.
1. Sichern Sie den Spritzpistolen-Abzug (3) (Abb.
10).
2. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 12).
3. Schalten Sie das Gerät aus, indem Sie am Ein-/
Ausschalter (14) „0" drücken (Abb. 13).
4. Drehen Sie den Druckregler (9) in die Position
„Prime/Clean" (Abb. 14).
5. Entsichern Sie den Spritzpistolen-Abzug (3) (Abb.
11).
6. Ziehen Sie kurz am Spritzpistolen-Abzug (3), so-
dass der Druck vollständig aus dem System ent-
weichen kann (Abb. 15).
7. Sichern Sie den Spritzpistolen-Abzug (3) (Abb.
10).
18 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.3 Vorbereiten der Pumpe (Abb. 16)
1. Trennen Sie den Ansaugschlauch (11) vom Rück-
laufschlauch (10).
2. Legen Sie den Ansaugschlauch (11) in den Farb-
behälter.
3. Legen Sie den Rücklaufschlauch (10) in einen
sauberen Abfallbehälter.
4. Stellen Sie den Schalter Prime/Spray (19) auf
„Prime" (Abb. 12).
5. Drehen Sie den Druckregler (9) auf die Einstel-
lung „Prime/Clean". Stellen Sie sicher, dass der
Druckregler (9) an der Markierung oben auf dem
Gerät ausgerichtet ist (Abb. 14).
6. Schalten Sie das Gerät ein, indem Sie am Ein-/
Ausschalter (14) „I" drücken (Abb. 13).
7. Lassen Sie die Pumpe etwa 60 Sekunden laufen,
bis Sie sehen, dass gleichmäßig Farbe aus dem
Rücklaufschlauch in den Abfallbehälter fließt.
8. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Spray" (Abb. 17).
9. Warten Sie, bis sich das Spritzgerät nach kurzer
Zeit automatisch abschaltet. Wenn sich das Air-
less Farbsprühsystem nicht automatisch abschal-
tet, wiederholen Sie die Schritte 4 bis 8.
10. Legen Sie den Rücklaufschlauch (10) wieder in
den Farbbehälter und klemmen Sie den Rücklauf-
schlauch (10) und den Ansaugschlauch (11) mit
den beigefügten Clips zusammen (Abb. 18).
Empfehlung: Es lohnt sich, die auf dieser Seite be-
schriebenen Schritte zunächst mit Wasser durchzu-
führen. So kann man ausprobieren, wie das Airless
Farbsprühsystem funktioniert, und sicherstellen,
dass das Gerät richtig zusammengebaut wurde.

11. Bedienung

m VORSICHT! Stellen Sie vor dem Beginn der
Spritzarbeiten sicher, dass das Spritzgerät ordnungs-
gemäß vorbereitet wurde.
11.1 Spritzen
1. Vergewissern Sie sich, dass die Spritzdüse (5)
mit der Spitze nach vorne in die Spritzposition ge-
dreht wird (Abb. 19).
2. Befolgen Sie die „Anleitung zur Druckentlastung"
(siehe 10.2).
3. Schalten Sie das Gerät ein, indem Sie am Ein-/
Ausschalter (14) „I" drücken (Abb. 13).
4. Öffnen Sie den Abzug-Sicherungshebel (23)
(Abb. 11).
5. Drehen Sie den Druckregler (9) langsam im Uhr-
zeigersinn auf die Maximaleinstellung (Abb. 20).
6. Stellen Sie den Schalter Prime/S pray (19) auf die
Position „Spray" (Abb. 17).
7. Positionieren Sie sich ca. 30 cm von der zu be-
spritzenden Fläche und halten Sie diesen Ab-
stand ein (Abb. 21).
