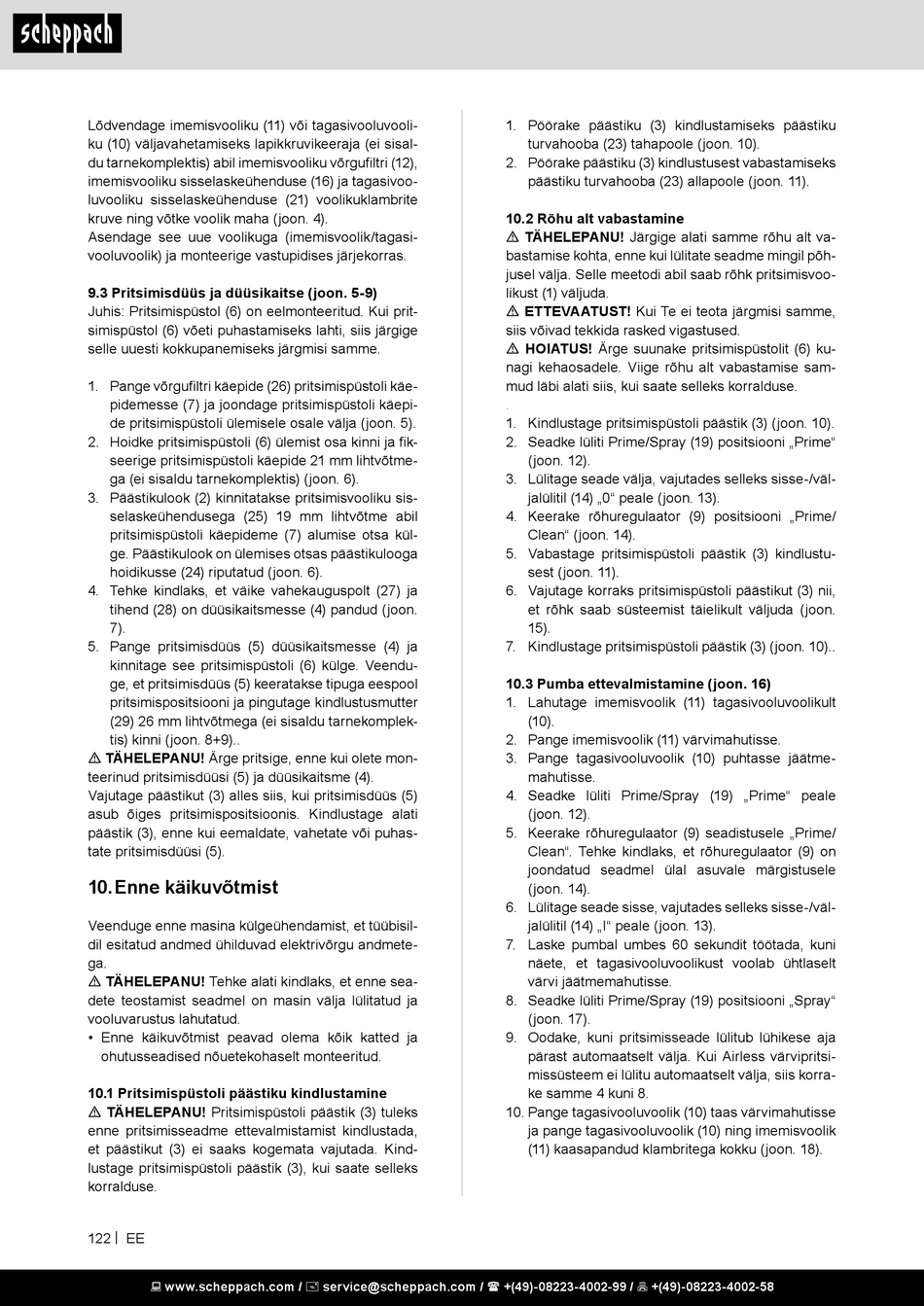

Lõdvendage imemisvooliku (11) või tagasivooluvooli-
ku (10) väljavahetamiseks lapikkruvikeeraja (ei sisal-
du tarnekomplektis) abil imemisvooliku võrgufiltri (12),
imemisvooliku sisselaskeühenduse (16) ja tagasivoo-
luvooliku sisselaskeühenduse (21) voolikuklambrite
kruve ning võtke voolik maha (joon. 4).
Asendage see uue voolikuga (imemisvoolik/tagasi-
vooluvoolik) ja monteerige vastupidises järjekorras.
9.3 Pritsimisdüüs ja düüsikaitse (joon. 5-9)
Juhis: Pritsimispüstol (6) on eelmonteeritud. Kui prit-
simispüstol (6) võeti puhastamiseks lahti, siis järgige
selle uuesti kokkupanemiseks järgmisi samme.
1. Pange võrgufiltri käepide (26) pritsimispüstoli käe-
pidemesse (7) ja joondage pritsimispüstoli käepi-
de pritsimispüstoli ülemisele osale välja (joon. 5).
2. Hoidke pritsimispüstoli (6) ülemist osa kinni ja fik-
seerige pritsimispüstoli käepide 21 mm lihtvõtme-
ga (ei sisaldu tarnekomplektis) (joon. 6).
3. Päästikulook (2) kinnitatakse pritsimisvooliku sis-
selaskeühendusega (25) 19 mm lihtvõtme abil
pritsimispüstoli käepideme (7) alumise otsa kül-
ge. Päästikulook on ülemises otsas päästikulooga
hoidikusse (24) riputatud (joon. 6).
4. Tehke kindlaks, et väike vahekauguspolt (27) ja
tihend (28) on düüsikaitsmesse (4) pandud (joon.
7).
5. Pange pritsimisdüüs (5) düüsikaitsmesse (4) ja
kinnitage see pritsimispüstoli (6) külge. Veendu-
ge, et pritsimisdüüs (5) keeratakse tipuga eespool
pritsimispositsiooni ja pingutage kindlustusmutter
(29) 26 mm lihtvõtmega (ei sisaldu tarnekomplek-
tis) kinni (joon. 8+9)..
m TÄHELEPANU! Ärge pritsige, enne kui olete mon-
teerinud pritsimisdüüsi (5) ja düüsikaitsme (4).
Vajutage päästikut (3) alles siis, kui pritsimisdüüs (5)
asub õiges pritsimispositsioonis. Kindlustage alati
päästik (3), enne kui eemaldate, vahetate või puhas-
tate pritsimisdüüsi (5).
10. Enne käikuvõtmist
Veenduge enne masina külgeühendamist, et tüübisil-
dil esitatud andmed ühilduvad elektrivõrgu andmete-
ga.
m TÄHELEPANU! Tehke alati kindlaks, et enne sea-
dete teostamist seadmel on masin välja lülitatud ja
vooluvarustus lahutatud.
• Enne käikuvõtmist peavad olema kõik katted ja
ohutusseadised nõuetekohaselt monteeritud.
10.1 Pritsimispüstoli päästiku kindlustamine
m TÄHELEPANU! Pritsimispüstoli päästik (3) tuleks
enne pritsimisseadme ettevalmistamist kindlustada,
et päästikut (3) ei saaks kogemata vajutada. Kind-
lustage pritsimispüstoli päästik (3), kui saate selleks
korralduse.
122 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1. Pöörake päästiku (3) kindlustamiseks päästiku
turvahooba (23) tahapoole (joon. 10).
2. Pöörake päästiku (3) kindlustusest vabastamiseks
päästiku turvahooba (23) allapoole (joon. 11).
10.2 Rõhu alt vabastamine
m TÄHELEPANU! Järgige alati samme rõhu alt va-
bastamise kohta, enne kui lülitate seadme mingil põh-
jusel välja. Selle meetodi abil saab rõhk pritsimisvoo-
likust (1) väljuda.
m ETTEVAATUST! Kui Te ei teota järgmisi samme,
siis võivad tekkida rasked vigastused.
m HOIATUS! Ärge suunake pritsimispüstolit (6) ku-
nagi kehaosadele. Viige rõhu alt vabastamise sam-
mud läbi alati siis, kui saate selleks korralduse.
.
1. Kindlustage pritsimispüstoli päästik (3) (joon. 10).
2. Seadke lüliti Prime/Spray (19) positsiooni „Prime"
(joon. 12).
3. Lülitage seade välja, vajutades selleks sisse-/väl-
jalülitil (14) „0" peale (joon. 13).
4. Keerake rõhuregulaator (9) positsiooni „Prime/
Clean" (joon. 14).
5. Vabastage pritsimispüstoli päästik (3) kindlustu-
sest (joon. 11).
6. Vajutage korraks pritsimispüstoli päästikut (3) nii,
et rõhk saab süsteemist täielikult väljuda (joon.
15).
7. Kindlustage pritsimispüstoli päästik (3) (joon. 10)..
10.3 Pumba ettevalmistamine (joon. 16)
1. Lahutage imemisvoolik (11) tagasivooluvoolikult
(10).
2. Pange imemisvoolik (11) värvimahutisse.
3. Pange tagasivooluvoolik (10) puhtasse jäätme-
mahutisse.
4. Seadke lüliti Prime/Spray (19) „Prime" peale
(joon. 12).
5. Keerake rõhuregulaator (9) seadistusele „Prime/
Clean". Tehke kindlaks, et rõhuregulaator (9) on
joondatud seadmel ülal asuvale märgistusele
(joon. 14).
6. Lülitage seade sisse, vajutades selleks sisse-/väl-
jalülitil (14) „I" peale (joon. 13).
7. Laske pumbal umbes 60 sekundit töötada, kuni
näete, et tagasivooluvoolikust voolab ühtlaselt
värvi jäätmemahutisse.
8. Seadke lüliti Prime/Spray (19) positsiooni „Spray"
(joon. 17).
9. Oodake, kuni pritsimisseade lülitub lühikese aja
pärast automaatselt välja. Kui Airless värvipritsi-
missüsteem ei lülitu automaatselt välja, siis korra-
ke samme 4 kuni 8.
10. Pange tagasivooluvoolik (10) taas värvimahutisse
ja pange tagasivooluvoolik (10) ning imemisvoolik
(11) kaasapandud klambritega kokku (joon. 18).
