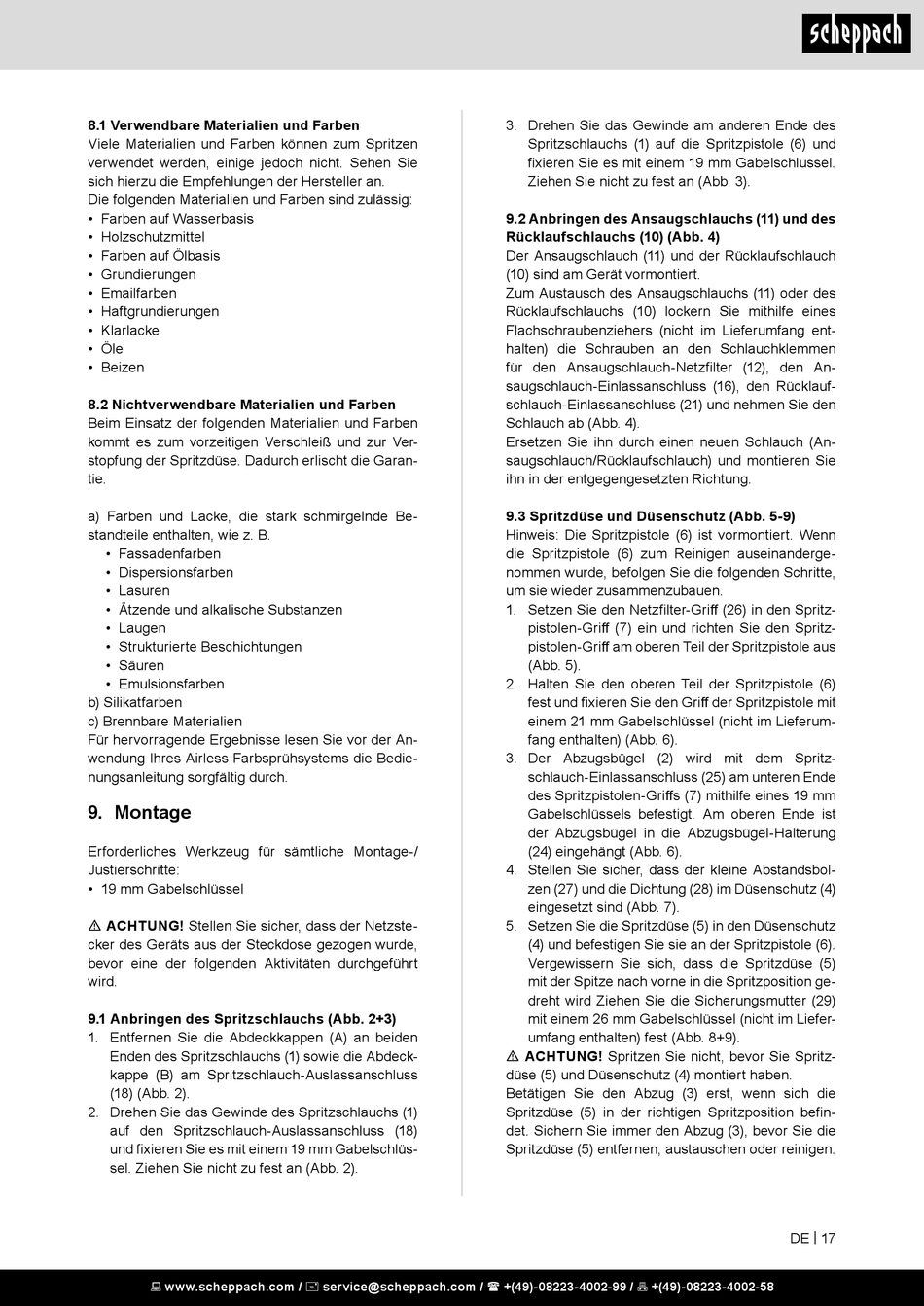

8.1 Verwendbare Materialien und Farben
Viele Materialien und Farben können zum Spritzen
verwendet werden, einige jedoch nicht. Sehen Sie
sich hierzu die Empfehlungen der Hersteller an.
Die folgenden Materialien und Farben sind zulässig:
• Farben auf Wasserbasis
• Holzschutzmittel
• Farben auf Ölbasis
• Grundierungen
• Emailfarben
• Haftgrundierungen
• Klarlacke
• Öle
• Beizen
8.2 Nichtverwendbare Materialien und Farben
Beim Einsatz der folgenden Materialien und Farben
kommt es zum vorzeitigen Verschleiß und zur Ver-
stopfung der Spritzdüse. Dadurch erlischt die Garan-
tie.
a) Farben und Lacke, die stark schmirgelnde Be-
standteile enthalten, wie z. B.
• Fassadenfarben
• Dispersionsfarben
• Lasuren
• Ätzende und alkalische Substanzen
• Laugen
• Strukturierte Beschichtungen
• Säuren
• Emulsionsfarben
b) Silikatfarben
c) Brennbare Materialien
Für hervorragende Ergebnisse lesen Sie vor der An-
wendung Ihres Airless Farbsprühsystems die Bedie-
nungsanleitung sorgfältig durch.

9. Montage

Erforderliches Werkzeug für sämtliche Montage-/
Justierschritte:
• 19 mm Gabelschlüssel
m ACHTUNG! Stellen Sie sicher, dass der Netzste-
cker des Geräts aus der Steckdose gezogen wurde,
bevor eine der folgenden Aktivitäten durchgeführt
wird.

9.1 Anbringen des Spritzschlauchs (Abb. 2+3)

1. Entfernen Sie die Abdeckkappen (A) an beiden
Enden des Spritzschlauchs (1) sowie die Abdeck-
kappe (B) am Spritzschlauch-Auslassanschluss
(18) (Abb. 2).
2. Drehen Sie das Gewinde des Spritzschlauchs (1)
auf den Spritzschlauch-Auslassanschluss (18)
und fixieren Sie es mit einem 19 mm Gabelschlüs-
sel. Ziehen Sie nicht zu fest an (Abb. 2).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Drehen Sie das Gewinde am anderen Ende des
Spritzschlauchs (1) auf die Spritzpistole (6) und
fixieren Sie es mit einem 19 mm Gabelschlüssel.
Ziehen Sie nicht zu fest an (Abb. 3).
9.2 Anbringen des Ansaugschlauchs (11) und des
Rücklaufschlauchs (10) (Abb. 4)
Der Ansaugschlauch (11) und der Rücklaufschlauch
(10) sind am Gerät vormontiert.
Zum Austausch des Ansaugschlauchs (11) oder des
Rücklaufschlauchs (10) lockern Sie mithilfe eines
Flachschraubenziehers (nicht im Lieferumfang ent-
halten) die Schrauben an den Schlauchklemmen
für den Ansaugschlauch-Netzfilter (12), den An-
saugschlauch-Einlassanschluss (16), den Rücklauf-
schlauch-Einlassanschluss (21) und nehmen Sie den
Schlauch ab (Abb. 4).
Ersetzen Sie ihn durch einen neuen Schlauch (An-
saugschlauch/Rücklaufschlauch) und montieren Sie
ihn in der entgegengesetzten Richtung.
9.3 Spritzdüse und Düsenschutz (Abb. 5-9)
Hinweis: Die Spritzpistole (6) ist vormontiert. Wenn
die Spritzpistole (6) zum Reinigen auseinanderge-
nommen wurde, befolgen Sie die folgenden Schritte,
um sie wieder zusammenzubauen.
1. Setzen Sie den Netzfilter-Griff (26) in den Spritz-
pistolen-Griff (7) ein und richten Sie den Spritz-
pistolen-Griff am oberen Teil der Spritzpistole aus
(Abb. 5).
2. Halten Sie den oberen Teil der Spritzpistole (6)
fest und fixieren Sie den Griff der Spritzpistole mit
einem 21 mm Gabelschlüssel (nicht im Lieferum-
fang enthalten) (Abb. 6).
3. Der Abzugsbügel (2) wird mit dem Spritz-
schlauch-Einlassanschluss (25) am unteren Ende
des Spritzpistolen-Griffs (7) mithilfe eines 19 mm
Gabelschlüssels befestigt. Am oberen Ende ist
der Abzugsbügel in die Abzugsbügel-Halterung
(24) eingehängt (Abb. 6).
4. Stellen Sie sicher, dass der kleine Abstandsbol-
zen (27) und die Dichtung (28) im Düsenschutz (4)
eingesetzt sind (Abb. 7).
5. Setzen Sie die Spritzdüse (5) in den Düsenschutz
(4) und befestigen Sie sie an der Spritzpistole (6).
Vergewissern Sie sich, dass die Spritzdüse (5)
mit der Spitze nach vorne in die Spritzposition ge-
dreht wird Ziehen Sie die Sicherungsmutter (29)
mit einem 26 mm Gabelschlüssel (nicht im Liefer-
umfang enthalten) fest (Abb. 8+9).
m ACHTUNG! Spritzen Sie nicht, bevor Sie Spritz-
düse (5) und Düsenschutz (4) montiert haben.
Betätigen Sie den Abzug (3) erst, wenn sich die
Spritzdüse (5) in der richtigen Spritzposition befin-
det. Sichern Sie immer den Abzug (3), bevor Sie die
Spritzdüse (5) entfernen, austauschen oder reinigen.
