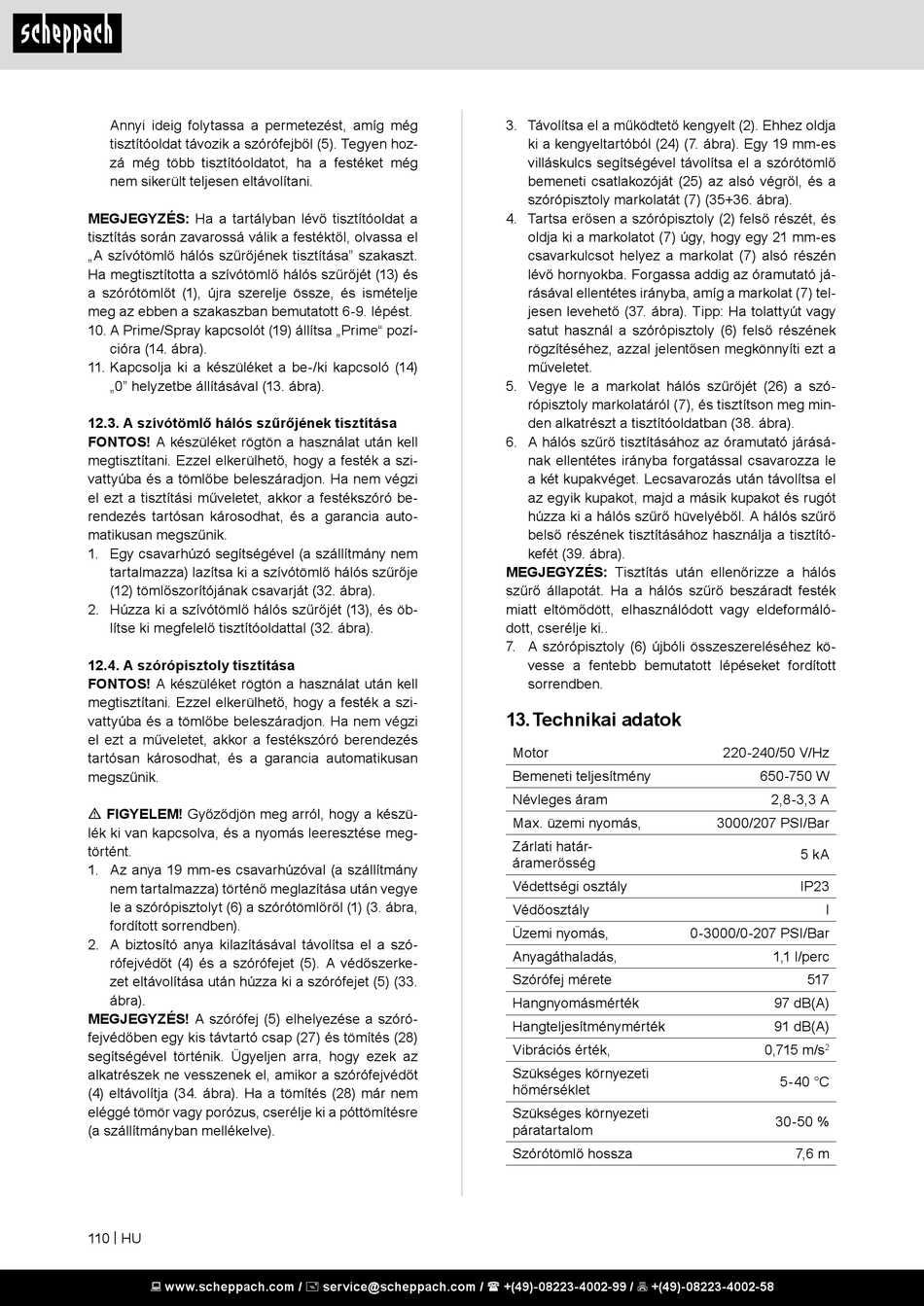

Annyi ideig folytassa a permetezést, amíg még
tisztítóoldat távozik a szórófejből (5). Tegyen hoz-
zá még több tisztítóoldatot, ha a festéket még
nem sikerült teljesen eltávolítani.
MEGJEGYZÉS: Ha a tartályban lévő tisztítóoldat a
tisztítás során zavarossá válik a festéktől, olvassa el
„A szívótömlő hálós szűrőjének tisztítása" szakaszt.
Ha megtisztította a szívótömlő hálós szűrőjét (13) és
a szórótömlőt (1), újra szerelje össze, és ismételje
meg az ebben a szakaszban bemutatott 6-9. lépést.
10. A Prime/Spray kapcsolót (19) állítsa „Prime" pozí-
cióra (14. ábra).
11. Kapcsolja ki a készüléket a be-/ki kapcsoló (14)
„0" helyzetbe állításával (13. ábra).
12.3. A szívótömlő hálós szűrőjének tisztítása
FONTOS! A készüléket rögtön a használat után kell
megtisztítani. Ezzel elkerülhető, hogy a festék a szi-
vattyúba és a tömlőbe beleszáradjon. Ha nem végzi
el ezt a tisztítási műveletet, akkor a festékszóró be-
rendezés tartósan károsodhat, és a garancia auto-
matikusan megszűnik.
1. Egy csavarhúzó segítségével (a szállítmány nem
tartalmazza) lazítsa ki a szívótömlő hálós szűrője
(12) tömlőszorítójának csavarját (32. ábra).
2. Húzza ki a szívótömlő hálós szűrőjét (13), és öb-
lítse ki megfelelő tisztítóoldattal (32. ábra).
12.4. A szórópisztoly tisztítása
FONTOS! A készüléket rögtön a használat után kell
megtisztítani. Ezzel elkerülhető, hogy a festék a szi-
vattyúba és a tömlőbe beleszáradjon. Ha nem végzi
el ezt a műveletet, akkor a festékszóró berendezés
tartósan károsodhat, és a garancia automatikusan
megszűnik.
m FIGYELEM! Győződjön meg arról, hogy a készü-
lék ki van kapcsolva, és a nyomás leeresztése meg-
történt.
1. Az anya 19 mm-es csavarhúzóval (a szállítmány
nem tartalmazza) történő meglazítása után vegye
le a szórópisztolyt (6) a szórótömlőről (1) (3. ábra,
fordított sorrendben).
2. A biztosító anya kilazításával távolítsa el a szó-
rófejvédőt (4) és a szórófejet (5). A védőszerke-
zet eltávolítása után húzza ki a szórófejet (5) (33.
ábra).
MEGJEGYZÉS! A szórófej (5) elhelyezése a szóró-
fejvédőben egy kis távtartó csap (27) és tömítés (28)
segítségével történik. Ügyeljen arra, hogy ezek az
alkatrészek ne vesszenek el, amikor a szórófejvédőt
(4) eltávolítja (34. ábra). Ha a tömítés (28) már nem
eléggé tömör vagy porózus, cserélje ki a póttömítésre
(a szállítmányban mellékelve).
110 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Távolítsa el a működtető kengyelt (2). Ehhez oldja
ki a kengyeltartóból (24) (7. ábra). Egy 19 mm-es
villáskulcs segítségével távolítsa el a szórótömlő
bemeneti csatlakozóját (25) az alsó végről, és a
szórópisztoly markolatát (7) (35+36. ábra).
4. Tartsa erősen a szórópisztoly (2) felső részét, és
oldja ki a markolatot (7) úgy, hogy egy 21 mm-es
csavarkulcsot helyez a markolat (7) alsó részén
lévő hornyokba. Forgassa addig az óramutató já-
rásával ellentétes irányba, amíg a markolat (7) tel-
jesen levehető (37. ábra). Tipp: Ha tolattyút vagy
satut használ a szórópisztoly (6) felső részének
rögzítéséhez, azzal jelentősen megkönnyíti ezt a
műveletet.
5. Vegye le a markolat hálós szűrőjét (26) a szó-
rópisztoly markolatáról (7), és tisztítson meg min-
den alkatrészt a tisztítóoldatban (38. ábra).
6. A hálós szűrő tisztításához az óramutató járásá-
nak ellentétes irányba forgatással csavarozza le
a két kupakvéget. Lecsavarozás után távolítsa el
az egyik kupakot, majd a másik kupakot és rugót
húzza ki a hálós szűrő hüvelyéből. A hálós szűrő
belső részének tisztításához használja a tisztító-
kefét (39. ábra).
MEGJEGYZÉS: Tisztítás után ellenőrizze a hálós
szűrő állapotát. Ha a hálós szűrő beszáradt festék
miatt eltömődött, elhasználódott vagy eldeformáló-
dott, cserélje ki..
7. A szórópisztoly (6) újbóli összeszereléséhez kö-
vesse a fentebb bemutatott lépéseket fordított
sorrendben.

13. Technikai adatok

Motor
Bemeneti teljesítmény
Névleges áram
Max. üzemi nyomás,
Zárlati határ-
áramerősség
Védettségi osztály
Védőosztály
Üzemi nyomás,
Anyagáthaladás,
Szórófej mérete
Hangnyomásmérték
Hangteljesítménymérték
Vibrációs érték,
Szükséges környezeti
hőmérséklet
Szükséges környezeti
páratartalom
Szórótömlő hossza
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/Bar
1,1 l/perc
517
97 dB(A)
91 dB(A)
0,715 m/s
2
5-40 °C
30-50 %
7,6 m
