Benutzerhandbuch für das Thermografiesystem VarioCAM®
8. Menüstruktur VarioCAM®
8.4.3. Menü "Messen"

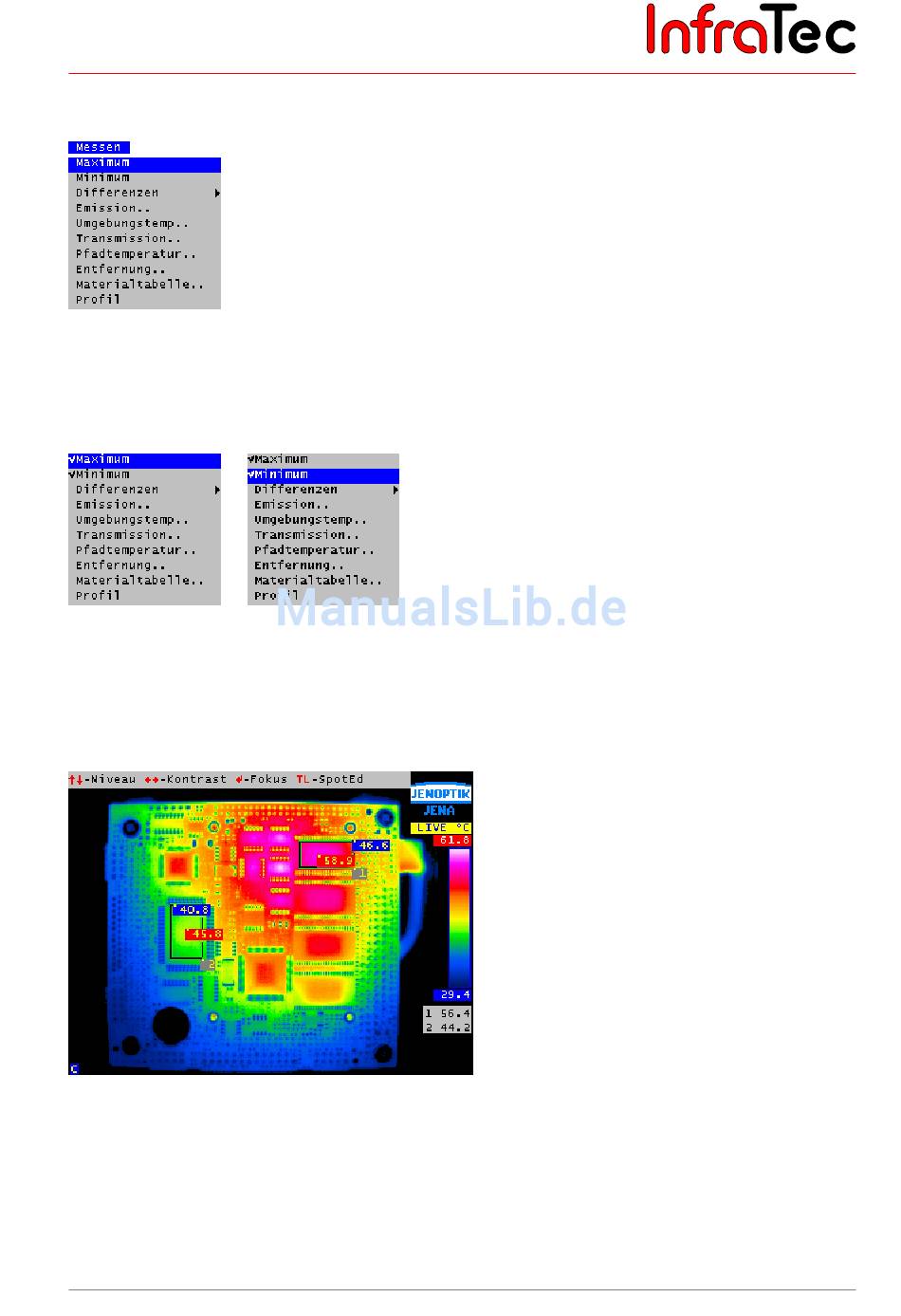

Abb. 65 Menü "Messen"
Im Menü "Messen" sind alle Funktionen zur Temperaturmessung zusammengefasst. Die Struktur des
Menüs zeigt Abb. 65. Im Folgenden werden die einzelnen Punkte genauer beschrieben.
Menüpunkt "Maximum" und "Minimum"
Abb. 66 Menü "Messen" – "Maximum" (links) & "Messen" – "Minimum" (rechts)
Es besteht die Möglichkeit, Maxima und Minima einzublenden. Diese können auch in Spots eingeblendet
werden und geben den wärmsten bzw. kältesten Punkt im Thermobild an (vgl. Abb. 67).
Enthält das Thermobild Messfelder, wird pro Messfeld der wärmste bzw. kälteste Punkt angezeigt (vgl.
Abb. 67).
Abb. 67 Thermobild mit Messfeldern und Maximum-/Minimumeinblendung
