Benutzerhandbuch für das Thermografiesystem VarioCAM®
8. Menüstruktur VarioCAM®
Menüpunkt "Datei laden.."

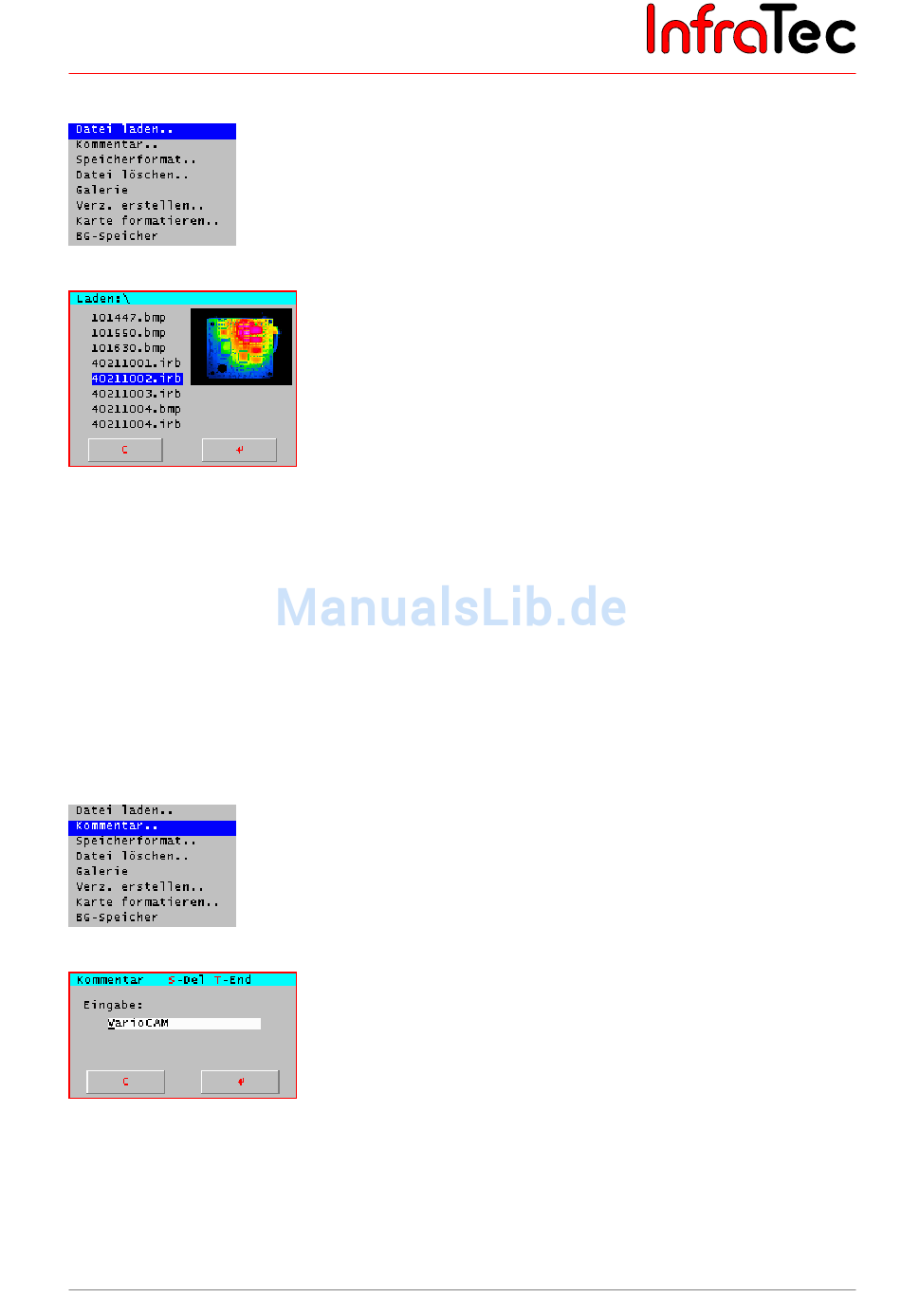

Abb. 48 Menü "Datei" – "Datei laden.."
Abb. 49 Dialog "Laden:\"
Nach Anwahl des Punktes "Datei laden.." wird in einem Dialog angezeigt (vgl. Abb. 49), wo die
gespeicherten IRB-Dateien abgelegt wurden. Die zu ladende Datei wird mit den Joystick-Tasten
ausgewählt und anschließend mit
Weiterhin kann dieser Dialog zum Einstellen des aktuellen Verzeichnisses verwendet werden. Dazu ist
das Verzeichnis auszuwählen und anschließend der Dialog mit C-Taste zu verlassen. Danach werden
sämtliche IRB-Dateien in diesem Verzeichnis abgelegt.
Neben der Liste der IRB-Dateien wird rechts das Vorschaubild der ausgewählten IRB-Datei angezeigt
(sofern dies auch mit gespeichert wurde). Unterhalb des Bildes kennzeichnet der Buchstabe "A", dass in
der IRB-Datei auch ein Sprachkommentar enthalten ist. Buchstabe "V" steht für ein enthaltenes VIS-Bild.
Menüpunkt "Kommentar.."
Abb. 50 Menü "Datei" – "Kommentar.."
Abb. 51 Dialog "Kommentar"
Wird dieser Menüpunkt angewählt, erscheint ein Dialog zur Eingabe eines Kommentars (vgl. Abb. 51),
der mit jedem Thermobild abgespeichert wird.
Benutzerhandbuch
Enter bestätigt.
