7. Bedienung

7. Bedienung
®
VarioCAM verfügt über folgende Bedienelemente:
■ Folientastatur an der rechten Kameraoberseite (Tasten S, T, A)
■ Folientastatur an der Rückseite (Taste C)
■ Joystick mit Drucktaster

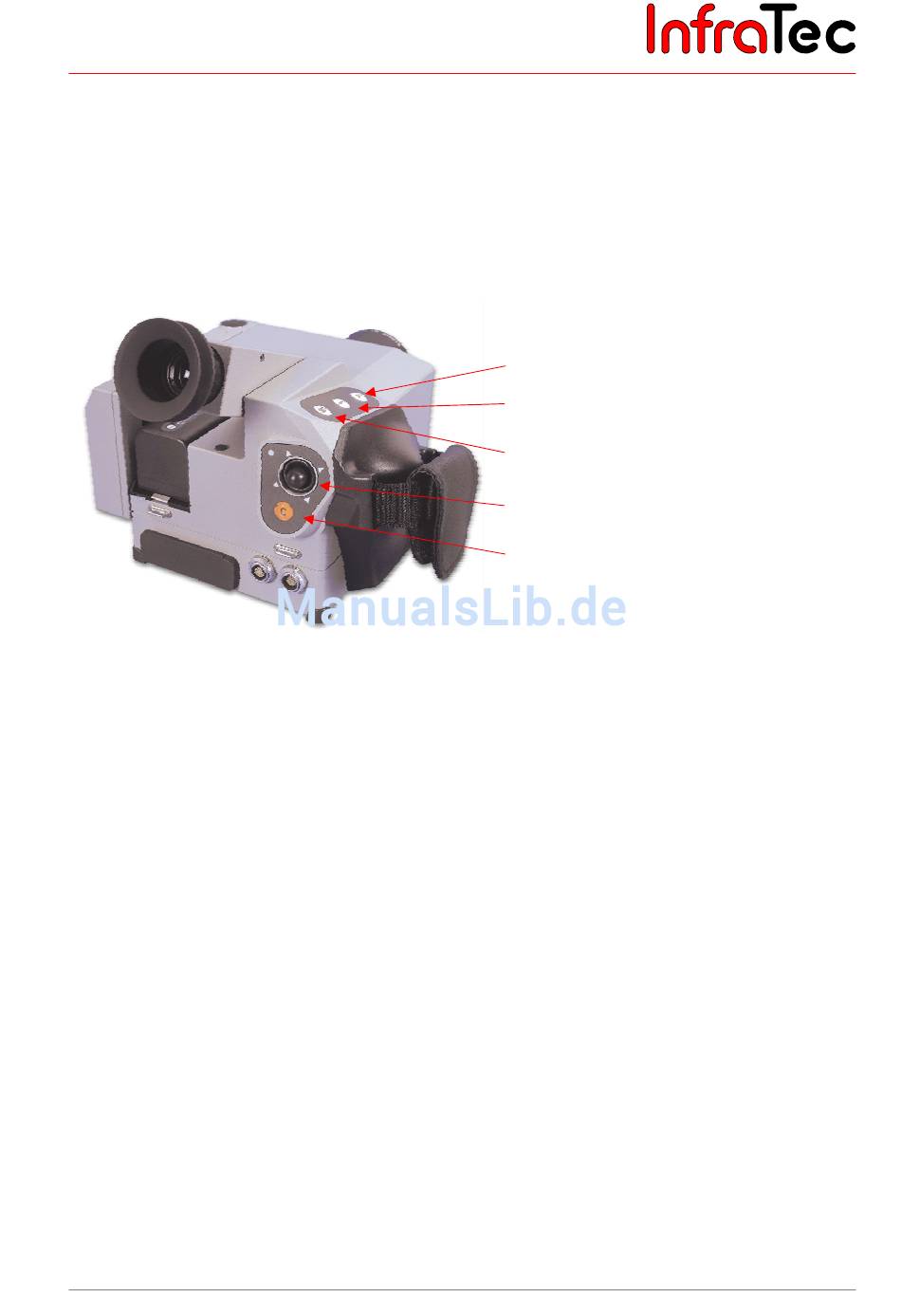

Abb. 21 Darstellung der Tastatureinheiten
Alle Tasten besitzen mehrfache Belegungen, die durch kurze bzw. lange (>1 s) Betätigung ausgelöst
werden.
Die Funktionen der Tasten sind – abhängig vom aktuellen Arbeitsmodus der VarioCAM
Des Weiteren wird zwischen kurzem und langem Betätigen der Tasten unterschieden.
Bei langer Betätigung einer Taste wird der Buchstabe L an den Tastenbuchstaben angehangen.
Beispiel:
Kurzes Betätigen der T-Taste:
Langes Betätigen der T-Taste:
Die A-Taste gestattet den Bildabgleich (z.B. gegen den internen Shutter) sowie das Auslösen von
Automatik-Funktionen (z. B. Autofokus). Die Belegung der A-Taste kann im Hauptmenü der VarioCAM
konfiguriert werden (siehe Kapitel 8.4.4, Menü "Einstellungen" – Seite 39).
Die T-Taste schaltet definierte Spots (siehe Kapitel 8.3, Spoteditor – Seite 20) direkt zu oder ab.
Langes Betätigen der T-Taste (TL) öffnet den Spot-Editor direkt.
Die S-Taste bewirkt ein Einfrieren (Freeze) des Bildes (Anzeige "STOPP"). Langes Betätigen der
S-Taste (SL) dient zum schnellen Speichern eines Bildes. Im Freeze-Modus ist es möglich, eine
Sprachaufzeichnung (Audio) an ein Thermografiebild anzuhängen. Dazu wird im Freeze-Modus die
S-Taste betätigt gehalten. Die Audioaufzeichnung findet so lange statt, bis die S-Taste wieder
losgelassen wird (maximal 30 Sekunden).
Benutzerhandbuch
T Kurzes Betätigen der S-Taste:
TL Langes Betätigen der S-Taste:
© InfraTec GmbH 2007
A-Taste
T-Taste
S-Taste
Joystick mit Drucktaster (Enter)
C-Taste
®
- verschieden.
S
SL
®
17
