5.3.1. Anschlussverbindung FireWire (IEEE 1394)

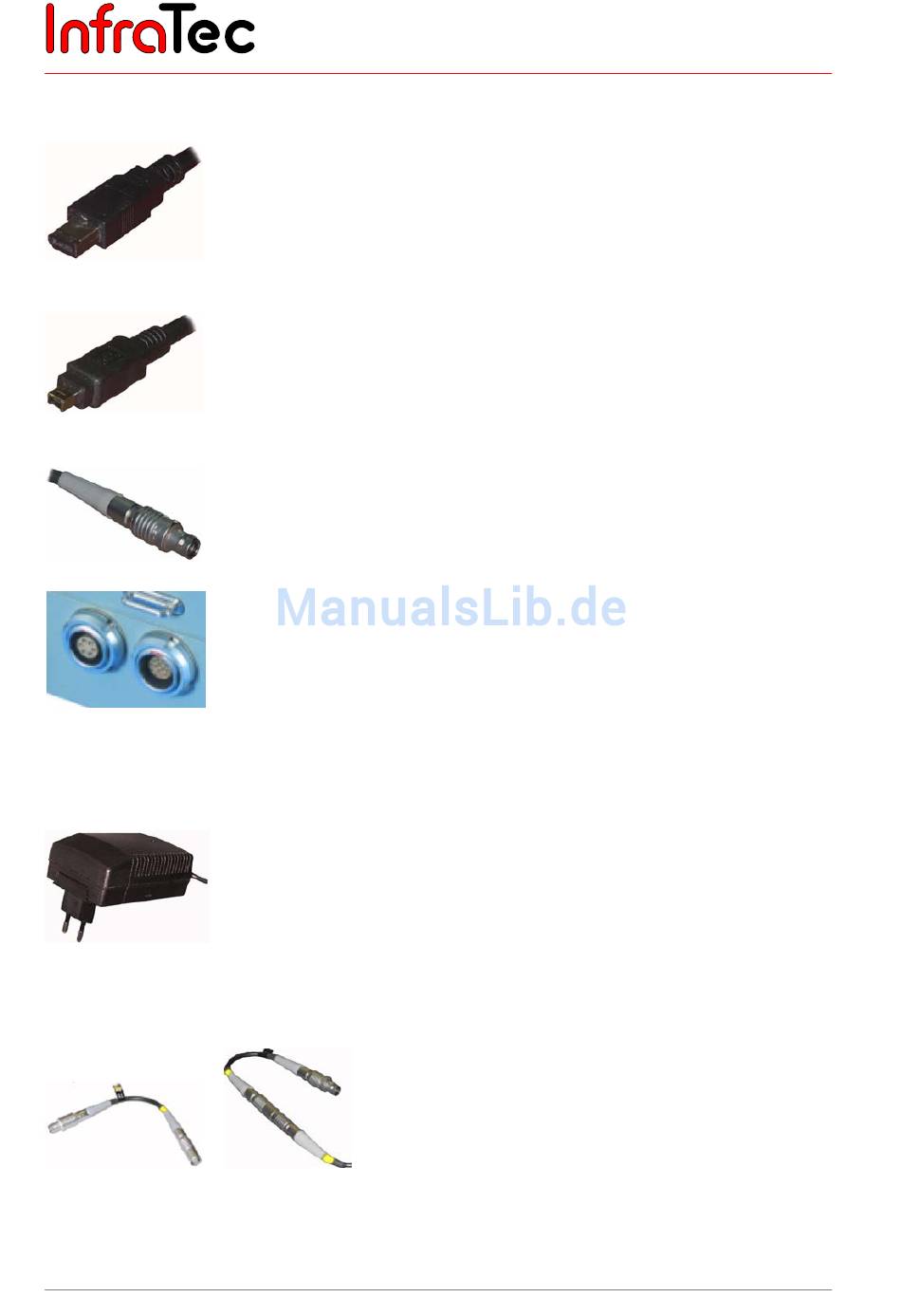

Abb. 9 FireWire (IEEE 1394)
Kabel 6-pol.
Abb. 10 FireWire (IEEE 1394)
Kabel 4-pol.
Abb. 11 LEMO-Stecker 6-pol.
Abb. 12 LEMO–Buchsen
(6-pol.14-pol.)

5.3.2. Anschlussverbindung Netzteil

Abb. 13 Netzteil
Abb. 14 LEMO-Adapter
14
Benutzerhandbuch für das Thermografiesystem VarioCAM®
1. Mit dem 6-poligen FireWire (IEEE 1394)-Kabel (Abb. 9) wird eine
Verbindung von der Thermografie-Kamera zum PC hergestellt.
Dazu ist das 6-polige FireWire (IEEE 1394)-Kabel mit einer
im PC integrierten IEEE 1394-PCI-Karte zu verbinden.
Mit dem 4-poligen FireWire (IEEE 1394)-Kabel (Abb. 10) wird
eine Verbindung von der Thermografie-Kamera zum Notebook
hergestellt.
Dazu ist das 4-polige FireWire (IEEE 1394)-Kabel mit dem
im Notebook integrierten FireWire (IEEE 1394)-Anschluss zu
verbinden. (alternativ CardBus-Zusatzkarten, PCMCIA)
2. Am anderen Ende des 6-poligen FireWire (IEEE 1394)-Kabels
(Abb. 9) oder des 4-poligen FireWire (IEEE 1394)-Kabels
(Abb. 10) befindet sich ein 6-poliger LEMO-Stecker (Abb. 11).
3. Der 6-polige LEMO-Stecker (Abb. 11) wird mit der an der
Thermografiekamera
(Abb. 12) verbunden.
Bitte auf Verbindung mit korrekter LEMO-Buchse achten!
Hinweis: Die LEMO-Stecker mit nach oben zeigendem, roten
Punkt in die Buchse stecken. Keine mechanische Gewalt
anwenden!
Bei Betrieb der VarioCam
Verbindung
Thermografiekamera
anzuschließen (Abb. 13).
Hinweis: Wird die Thermografiekamera an einem PC ohne
Netzteil betrieben, ist sicherzustellen, dass die von InfraTec
empfohlenen FireWire-Karten verwendet werden. InfraTec
übernimmt ansonsten keine Funktionsgarantie.
1. Das Netzteil wird mit dem LEMO-Adapter (Abb. 14)
verbunden.
Bitte auf den korrekten LEMO-Stecker achten
(gelbe Kennzeichnung)!
2. Der 14-polige LEMO-Stecker des LEMO-Adapters
(Abb. 14) wird mit der an der VarioCam
14-poligen LEMO-Buchse (Abb. 12) verbunden.
Bitte auf die korrekte LEMO-Buchse achten!
© InfraTec GmbH 2007
befindlichen 6-poligen
®
an einem Notebook (FireWire-
ohne Stromversorgung)
über ein
5. Inbetriebnahme
LEMO-Buchse
ist die
Netzteil (Zubehör)
®
