Menüpunkt "Differenzen"

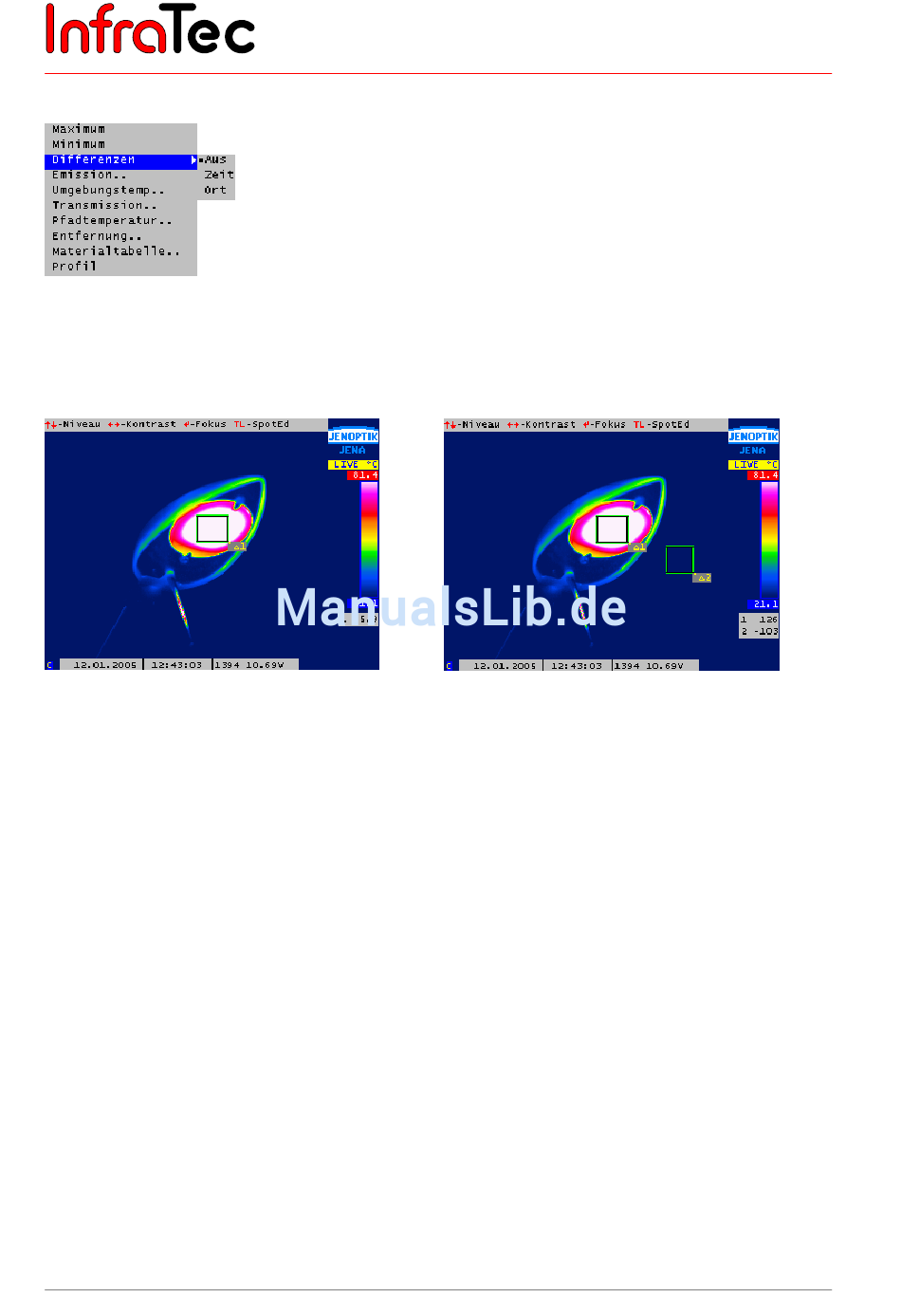

Abb. 68 Menü "Messen" – "Differenzen"
Mit Hilfe des Punktes "Differenzen" ist es möglich, Temperaturveränderungen von bestimmten
Bereichen im Thermobild anzeigen zu lassen. Diese Bereiche müssen über Spots (siehe Kapitel 8.3,
Spoteditor – Seite 20 ) definiert sein.
Abb. 69 Thermobild mit Zeit-Differenz
Mit Auswahl des Menüpunktes "Differenzen" - "Zeit" beginnt die Messung der Temperaturveränderung
ausgewählter Messbereiche (vgl. Abb. 69).
Mit Menüpunkt "Differenzen" - "Ort" werden die Temperaturdifferenzen zwischen mehreren Bereichen
gemessen. Dabei wird die Temperatur von Messfeld 1 angezeigt; in allen weiteren Messfeldern die
jeweilige Differenz dazu (vgl. Abb. 70). Die aktuellen Temperaturdifferenzen der jeweiligen Messbereiche
werden unter dem Farbkeil dargestellt.
36
Benutzerhandbuch für das Thermografiesystem VarioCAM®
Abb. 70 Thermobild mit Ort-Differenz
