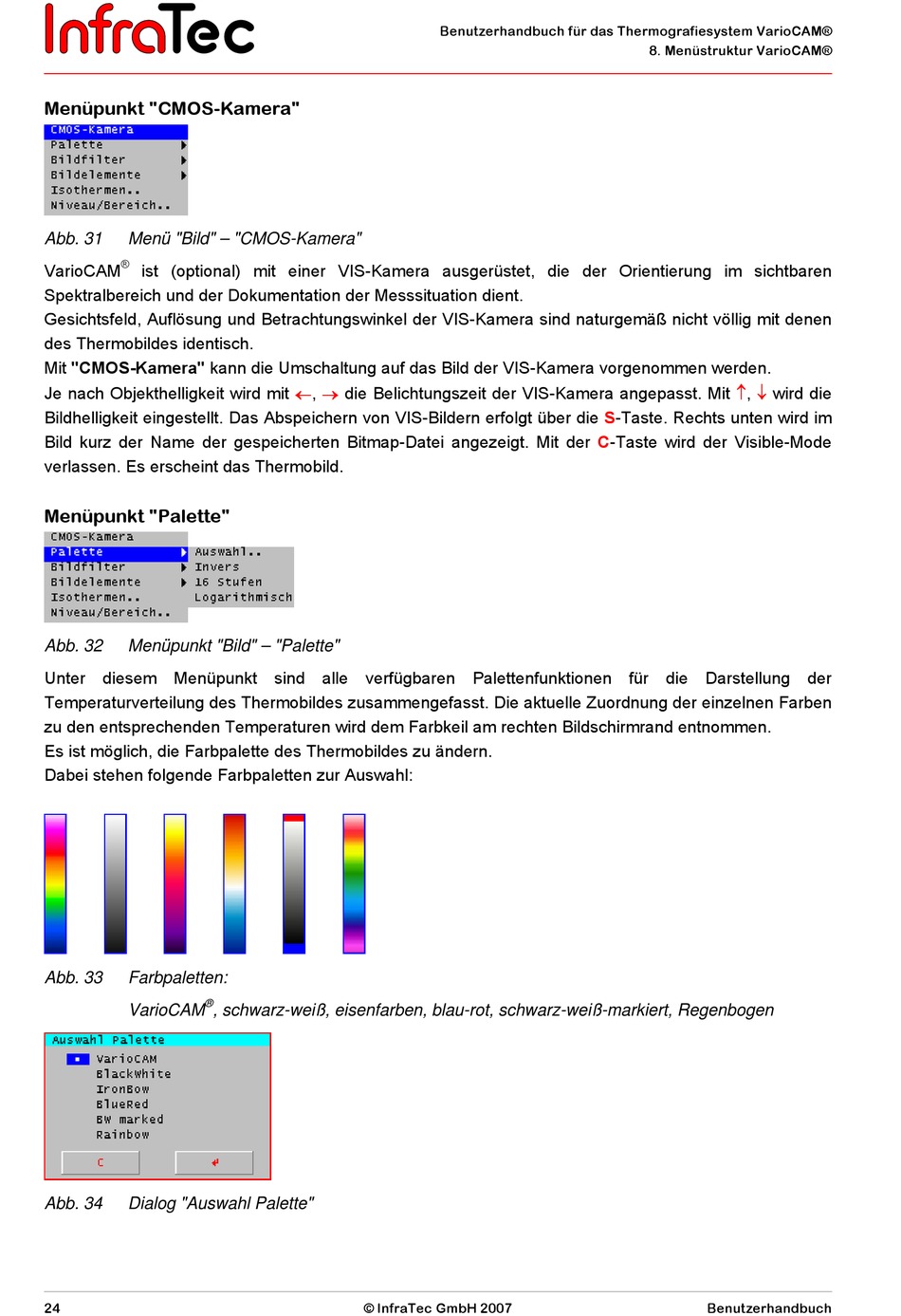

InfraTec variocam Benutzerhandbuch Seite 28

Menüpunkt "CMOS-Kamera"
Abb. 31 Menü "Bild" – "CMOS-Kamera"
®
VarioCAM ist (optional) mit einer VIS-Kamera ausgerüstet, die der Orientierung im sichtbaren
Spektralbereich und der Dokumentation der Messsituation dient.
Gesichtsfeld, Auflösung und Betrachtungswinkel der VIS-Kamera sind naturgemäß nicht völlig mit denen
des Thermobildes identisch.
Mit "CMOS-Kamera" kann die Umschaltung auf das Bild der VIS-Kamera vorgenommen werden.
Je nach Objekthelligkeit wird mit
Bildhelligkeit eingestellt. Das Abspeichern von VIS-Bildern erfolgt über die S-Taste. Rechts unten wird im
Bild kurz der Name der gespeicherten Bitmap-Datei angezeigt. Mit der C-Taste wird der Visible-Mode
verlassen. Es erscheint das Thermobild.
Menüpunkt "Palette"
Abb. 32 Menüpunkt "Bild" – "Palette"
Unter diesem Menüpunkt sind alle verfügbaren Palettenfunktionen für die Darstellung der
Temperaturverteilung des Thermobildes zusammengefasst. Die aktuelle Zuordnung der einzelnen Farben
zu den entsprechenden Temperaturen wird dem Farbkeil am rechten Bildschirmrand entnommen.
Es ist möglich, die Farbpalette des Thermobildes zu ändern.
Dabei stehen folgende Farbpaletten zur Auswahl:
Abb. 33 Farbpaletten:
®
VarioCAM , schwarz-weiß, eisenfarben, blau-rot, schwarz-weiß-markiert, Regenbogen
Abb. 34 Dialog "Auswahl Palette"
