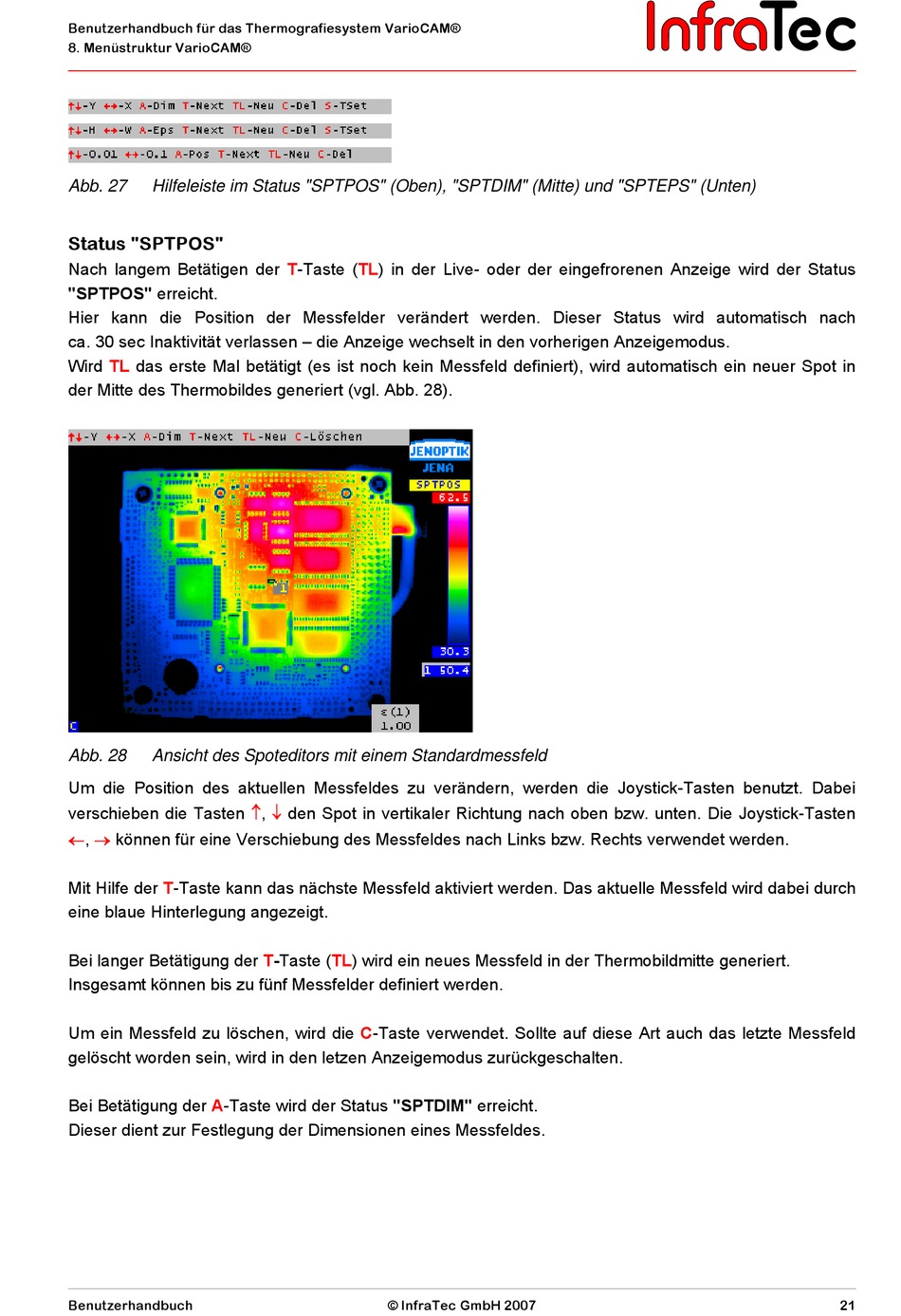

Benutzerhandbuch für das Thermografiesystem VarioCAM®
8. Menüstruktur VarioCAM®
Abb. 27 Hilfeleiste im Status "SPTPOS" (Oben), "SPTDIM" (Mitte) und "SPTEPS" (Unten)
Status "SPTPOS"
Nach langem Betätigen der T-Taste (TL) in der Live- oder der eingefrorenen Anzeige wird der Status
"SPTPOS" erreicht.
Hier kann die Position der Messfelder verändert werden. Dieser Status wird automatisch nach
ca. 30 sec Inaktivität verlassen – die Anzeige wechselt in den vorherigen Anzeigemodus.
Wird TL das erste Mal betätigt (es ist noch kein Messfeld definiert), wird automatisch ein neuer Spot in
der Mitte des Thermobildes generiert (vgl. Abb. 28).
Abb. 28 Ansicht des Spoteditors mit einem Standardmessfeld
Um die Position des aktuellen Messfeldes zu verändern, werden die Joystick-Tasten benutzt. Dabei
verschieben die Tasten
 
, können für eine Verschiebung des Messfeldes nach Links bzw. Rechts verwendet werden.
Mit Hilfe der T-Taste kann das nächste Messfeld aktiviert werden. Das aktuelle Messfeld wird dabei durch
eine blaue Hinterlegung angezeigt.
Bei langer Betätigung der T-Taste (TL) wird ein neues Messfeld in der Thermobildmitte generiert.
Insgesamt können bis zu fünf Messfelder definiert werden.
Um ein Messfeld zu löschen, wird die C-Taste verwendet. Sollte auf diese Art auch das letzte Messfeld
gelöscht worden sein, wird in den letzen Anzeigemodus zurückgeschalten.
Bei Betätigung der A-Taste wird der Status "SPTDIM" erreicht.
Dieser dient zur Festlegung der Dimensionen eines Messfeldes.
Benutzerhandbuch
 
, den Spot in vertikaler Richtung nach oben bzw. unten. Die Joystick-Tasten
