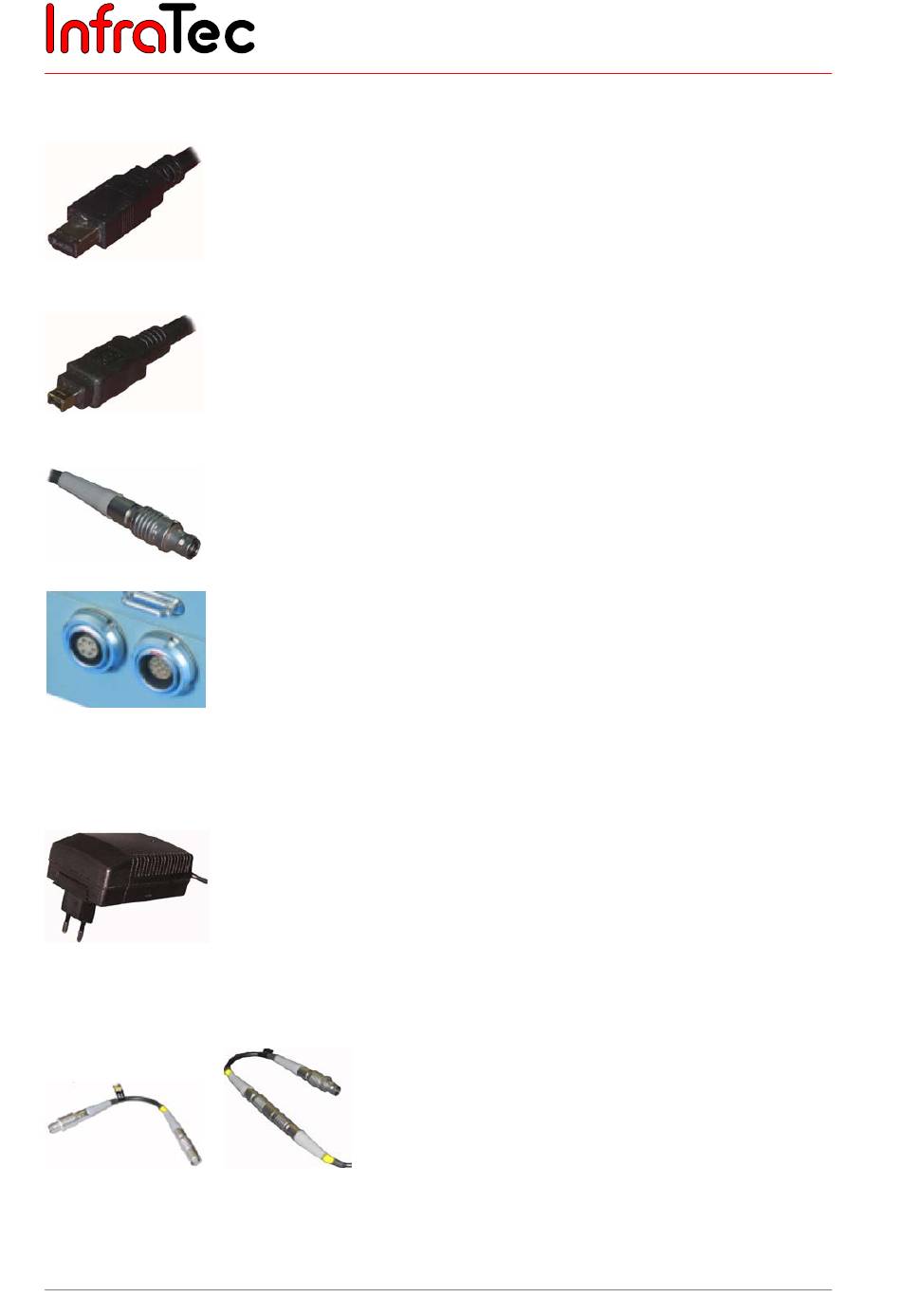

5.4.1. Anschlussverbindung FireWire (IEEE 1394)
Abb. 4 FireWire (IEEE 1394)
Kabel 6-pol.
Abb. 5 FireWire (IEEE 1394)
Kabel 4-pol.
Abb. 6 LEMO-Stecker 6-pol.
Abb. 7
LEMO–Buchsen
(6-pol. 14-pol.)
5.4.2. Anschlussverbindung Netzteil
Abb. 9
Netzteil
Abb. 10 LEMO-Adapter
12
1.
Mit dem 6-poligen FireWire (IEEE 1394)-Kabel (Abb. 4) wird
eine Verbindung von der Thermografiekamera
hergestellt. Dazu ist das 6-polige FireWire (IEEE 1394)-Kabel
mit einer im PC integrierten IEEE 1394-PCI-Karte zu
verbinden.
Mit dem 4-poligen FireWire (IEEE 1394)-Kabel (Abb. 5) wird
eine
Verbindung
Notebook hergestellt. Dazu ist das 4-polige FireWire (IEEE
1394)-Kabel mit dem im Notebook integrierten FireWire (IEEE
1394)-Anschluss
Zusatzkarten, PCMCIA).
2.
Am anderen Ende des 6-poligen FireWire (IEEE 1394)-Kabels
(Abb. 4) oder des 4-poligen FireWire (IEEE 1394)-Kabels
(Abb. 5) befindet sich ein 6-poliger LEMO-Stecker (Abb. 6).
3.
Der 6-polige LEMO-Stecker (Abb. 6) wird mit der an der
Thermografiekamera befindlichen 6-poligen LEMO-Buchse
(Abb. 8) verbunden.
Bitte auf Verbindung mit korrekter LEMO-Buchse achten!
Hinweis: Die LEMO-Stecker mit nach oben zeigendem, roten
Punkt in die Buchse stecken. Keine mechanische Gewalt
anwenden.
Bei Betrieb der Thermografiekamera an einem Notebook
(FireWire-Verbindung ohne Stromversorgung) ist die
®
VarioCAM
anzuschließen (Abb. 9).
Hinweis: Wird die Thermografiekamera an einem PC
ohne Netzteil betrieben, ist sicherzustellen, dass die von
InfraTec empfohlenen FireWire-Karten verwendet werden.
InfraTec übernimmt ansonsten keine Funktionsgarantie.
1.
Das Netzteil wird mit dem LEMO-Adapter (Abb. 10)
verbunden.
Bitte auf den korrekten LEMO-Stecker achten
(gelbe Kennzeichnung)!
2.
Der 14-polige LEMO-Stecker des LEMO-Adapters
(Abb. 10) wird mit der an der Kamera befindlichen,
14-poligen LEMO-Buchse (Abb. 7) verbunden.
Bitte auf die korrekte LEMO-Buchse achten!
© InfraTec GmbH 2006
Benutzerhandbuch für VarioCAM® head
von
der
Thermografiekamera
zu
verbinden
(alternativ
head
über
ein
5. Inbetriebnahme
zum
PC
zum
CardBus-
Netzteil
(Zubehör)
