Montage, Demontage und elektrische Installation

Steuerung von der Hutschiene abnehmen

1. Entfernen Sie den linken Endhalter.
2. Fassen Sie mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher)
nacheinander in den oberen und unteren Ausrastmechanismus (Fußriegel)
der Steuerung und entriegeln Sie die Steuerung (siehe (A) in nachfolgender
Abbildung). Die Fußriegel werden in der Öffnungsstellung arretiert.
3. Entnehmen Sie die Steuerung senkrecht zur Tragschiene (siehe (B) in nach-
folgender Abbildung). Dabei rasten die Fußriegel wieder in die Ruhestel-
lung.

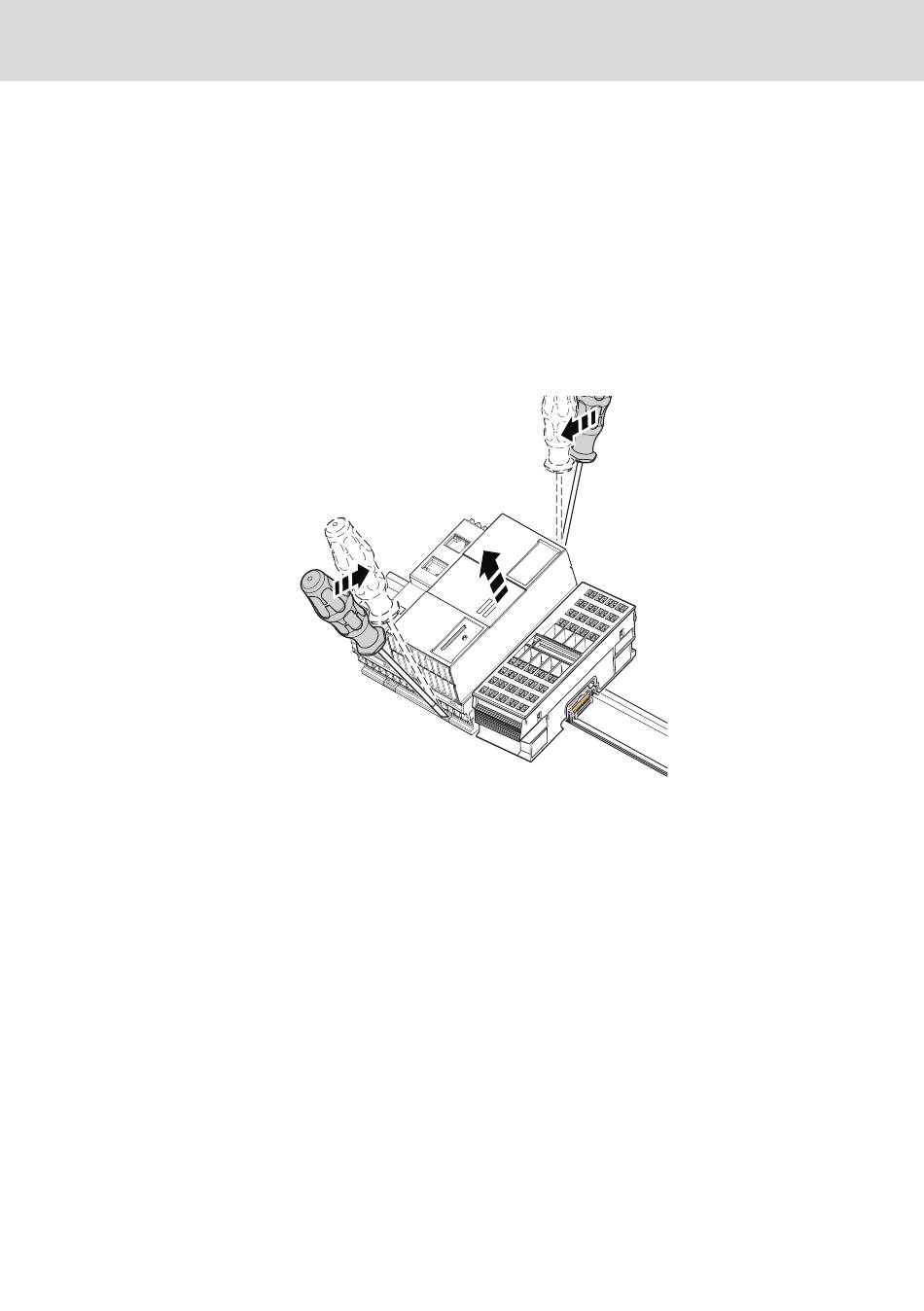

Abb. 10-12: Steuerung von der Hutschiene nehmen
Das Steuerungsbussockelmodul verbleibt auf der Tragschiene.

Demontage des Steuerungsbussockelmoduls

1. Trennen Sie das Bussockelmodul der Steuerung aus dem Anschluss des
ersten S20-Bussockelmdoduls, indem Sie das Bussockelmdodul der Steue-
rung um ca. 5 mm nach links schieben (siehe (A) in nachfolgender Abbil-
dung).
2. Trennen Sie das Bussockelmodul der Steuerung aus dem Anschluss des
ersten Erweiterungsbussockelmodule, indem Sie das Bussockelmdodul der
Steuerung um ca. 5 mm nach rechts schieben.
3. Fassen Sie mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher)
nacheinander in die Verrastungen auf einer Seite (siehe (B), (B1), (B2) in
nachfolgender Abbildung).
4. Kippen Sie das Bussockelmodul hoch und entnehmen Sie das Bussockel-
modul (siehe (C) in nachfolgender Abbildung).
Bosch Rexroth AG R911340666_Ausgabe 04
IndraControl XM21, XM22 Steuerungen
B
A
A
