17 | Installation der Leitungen

17.2.3 Hinweise zum Biegen der Rohre

17.2.4 Das Rohrende hartlöten
Referenz für Installateure und Benutzer
84
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen:
▪
Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel
gelangt, keine anderen Stoffe (z. B. Luft).
▪
Nur R410A verwenden, wenn Sie Kältemittel hinzuzufügen ist.
▪
Verwenden Sie ausschließlich Installationswerkzeuge (z. B. Manometer-Set), die
speziell für R410A ausgelegt sind und dem Druck standhalten. Achten Sie darauf,
dass keine fremden Substanzen (einschließlich Mineralöle oder Feuchtigkeit) in
das System gelangen.
▪
Damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre dringen können,
schützen Sie die Rohre, indem Sie die Rohrenden quetschen oder mit Klebeband
abdichten.
▪
Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht
vorgegangen werden.
Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie
möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).
HINWEIS
Sicherheitsvorkehrungen beim Anschluss bauseitiger Rohrleitungen. Fügen Sie
Lötmaterial hinzu, wie in der Abbildung gezeigt.
≤Ø25.4
1
1

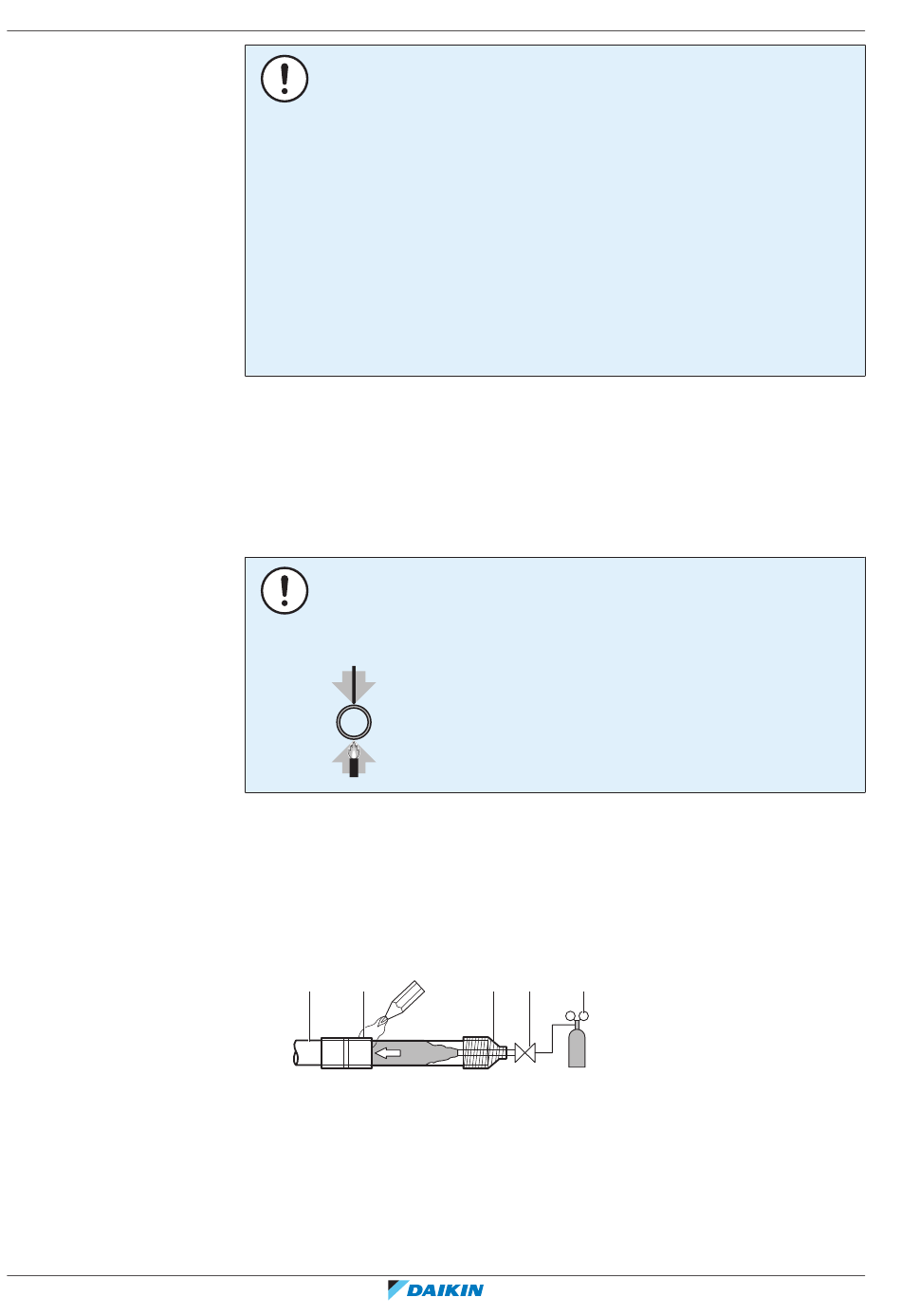

▪ Blasen Sie beim Löten die Rohrleitungen mit Stickstoff aus, um die Bildung einer
größeren Oxidationsschicht auf der Innenseite der Rohrleitung zu verhindern.
Diese Schicht beeinträchtigt die Funktionsweise der Ventile und Kompressoren
im Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb der
Installation.
▪ Stellen Sie den Stickstoffdruck mittels Druckminderventils auf 20 kPa (0,2 bar)
(gerade ausreichend, dass er auf der Haut spürbar ist).
a b
f
a Kältemittelrohre
b Zu verlötendes Teil
c Bandumwicklung
d Handventil
e Druckminderventil
f Stickstoff
c d e
f
