6 | Installation
6.4.3 Richtlinien zum Anschließen von Kältemittelleitungen

6.4.4 Hinweise zum Biegen der Rohre

Referenz für Installateure
34
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen fest angeschlossen sein. Erst
dann darf der Verdichter gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn der Verdichter läuft, dann
wird Luft eingesogen. Dadurch entsteht im Kältemittelkreislauf ein anormaler Druck,
der zu Beschädigungen führen kann und sogar zu Körperverletzungen.

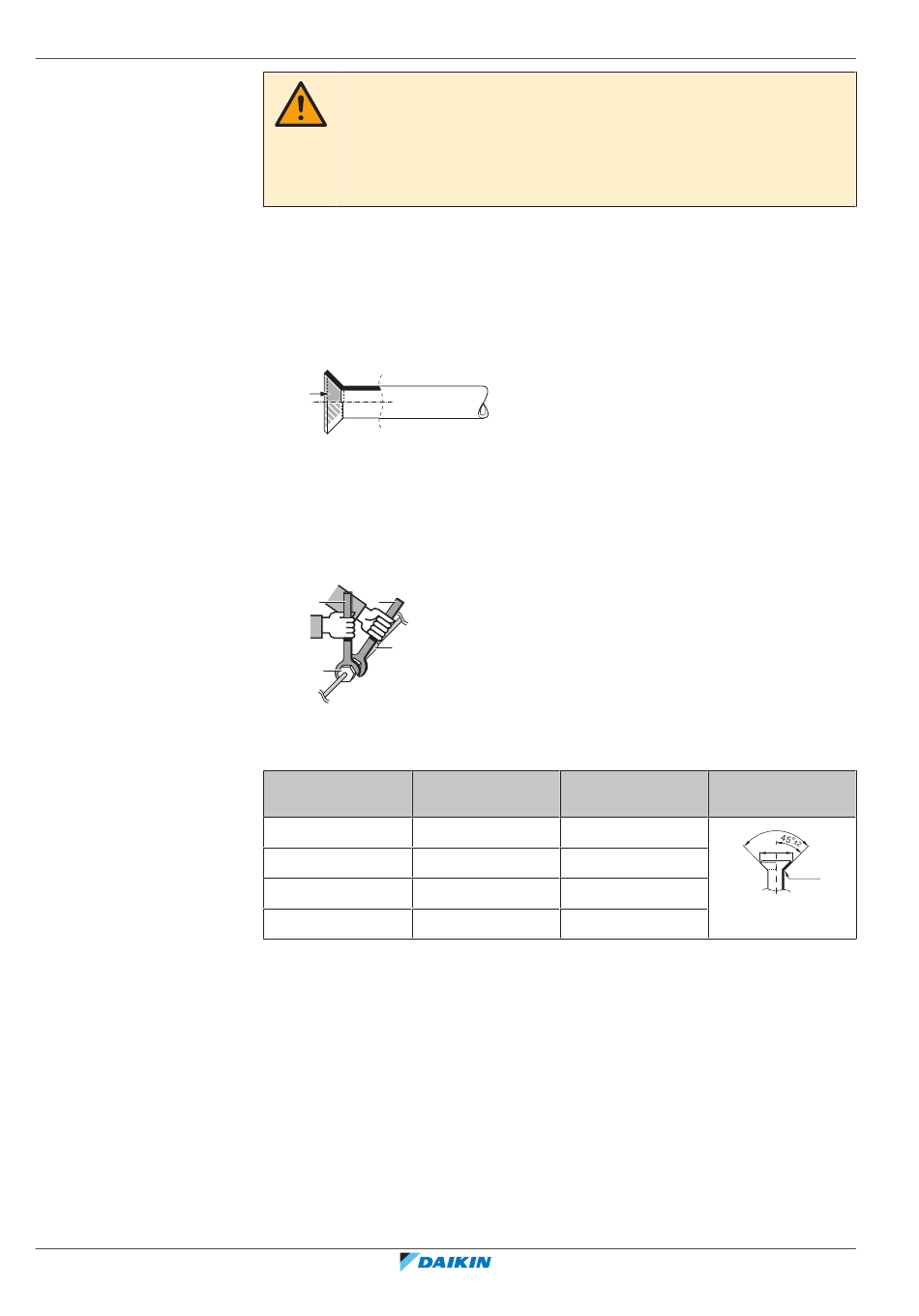

Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4
Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in
Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der
Überwurfmutter IMMER
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter
bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke (mm) Anzugsdrehmomen
Ø6,4
Ø9,5
Ø12,7
Ø15,9
Verwenden Sie eine Rohrbiegezange zum Biegen. Alle Rohrbiegungen sollten so
behutsam wie möglich erfolgen (der Biegeradius sollte 30 bis 40 mm oder mehr
betragen).
einen Schraubenschlüssel
Aufweitungsmaße
t (N•m) (A) (mm)
15~17 8,7~9,1
33~39 12,8~13,2
50~60 16,2~16,6
62~75 19,3~19,7
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
und einen
Form der
Aufweitung (mm)
90°
±2
ØA
R=
0.4~0.8
ARXF50~71A2V1B
R32 Split-Baureihen
4P513661-7H – 2019.12
