14 | Über die Verpackung

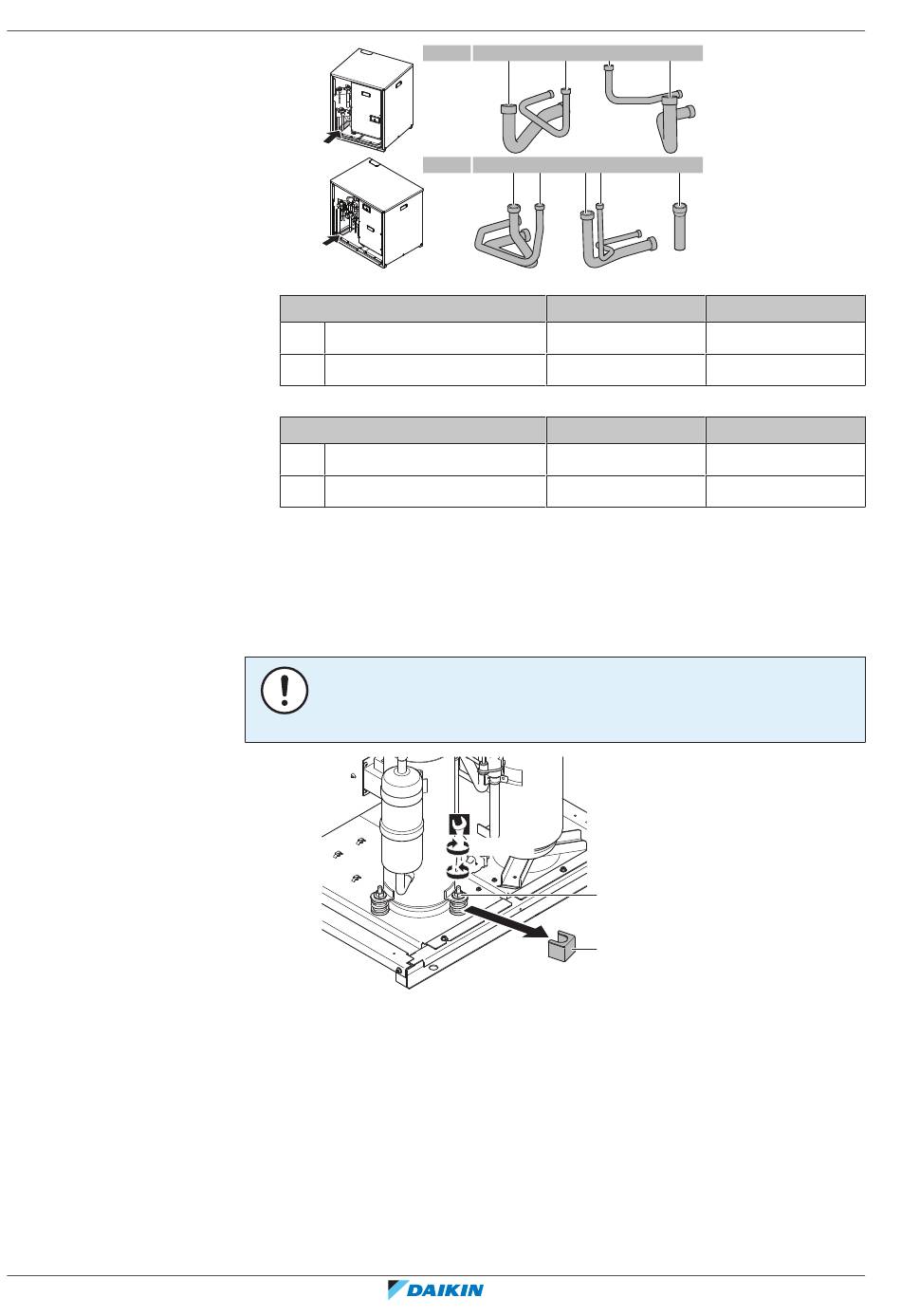

14.3.4 Die Transportstütze entfernen

14.3.5 Transport-Styropor entfernen

Referenz für Installateure und Benutzer
56
a+b Rohrzubehörteile für Kreislauf 1 (zur Wärmetauscher-Einheit)
a Gas
b Flüssigkeit
c+d Rohrzubehörteile für Kreislauf 2 (zu den Inneneinheiten)
c Gas
d Flüssigkeit
e Rohranschlussadapter (Ø19,1→22,2 mm), den Sie brauchen, um ein Rohr an die
Wärmetauscher-Einheit anzuschließen (nur bei 8 HP)
Nur bei RKXYQ5.
HINWEIS
Wird die Einheit mit befestigter Transportstütze betrieben, können extreme
Vibration und Lärm erzeugt werden.
Nur bei RKXYQ8.
1 Das Styropor entfernen. Das Styropor schützt die Einheit beim Transport.
5 HP a b
1× 1×
8 HP
a b c d
1× 1× 1×
Ø19,1 mm
Ø12,7 mm
Ø15,9 mm
Ø9,5 mm
3 (10.1 N·m)
1
·
a
2
b
d c
1× 1×
e
1× 1×
5 HP 8 HP
Ø22.2 mm
Ø12,7 mm
5 HP 8 HP
Ø19,1 mm
Ø9,5 mm
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRV IV Wärmepumpe für Inneninstallation
4P499898-1A – 2020.10
