18 | Elektroinstallation
18.1.2 Verkabelung vor Ort: Übersicht
Referenz für Installateure und Benutzer
106
HINWEIS
▪
Die Phasenumkehrerkennung dieses Produkts arbeitet nur dann, wenn das Gerät
startet.
Phasenumkehrerkennung statt.
▪
Die Phasenumkehrerkennung soll bei Auftreten von Abweichungen das Gerät
beim Hochfahren stoppen.
▪
Tauschen Sie 2 der 3 Phasen (L1, L2, und L3), falls Phasenumkehrfehler auftreten.

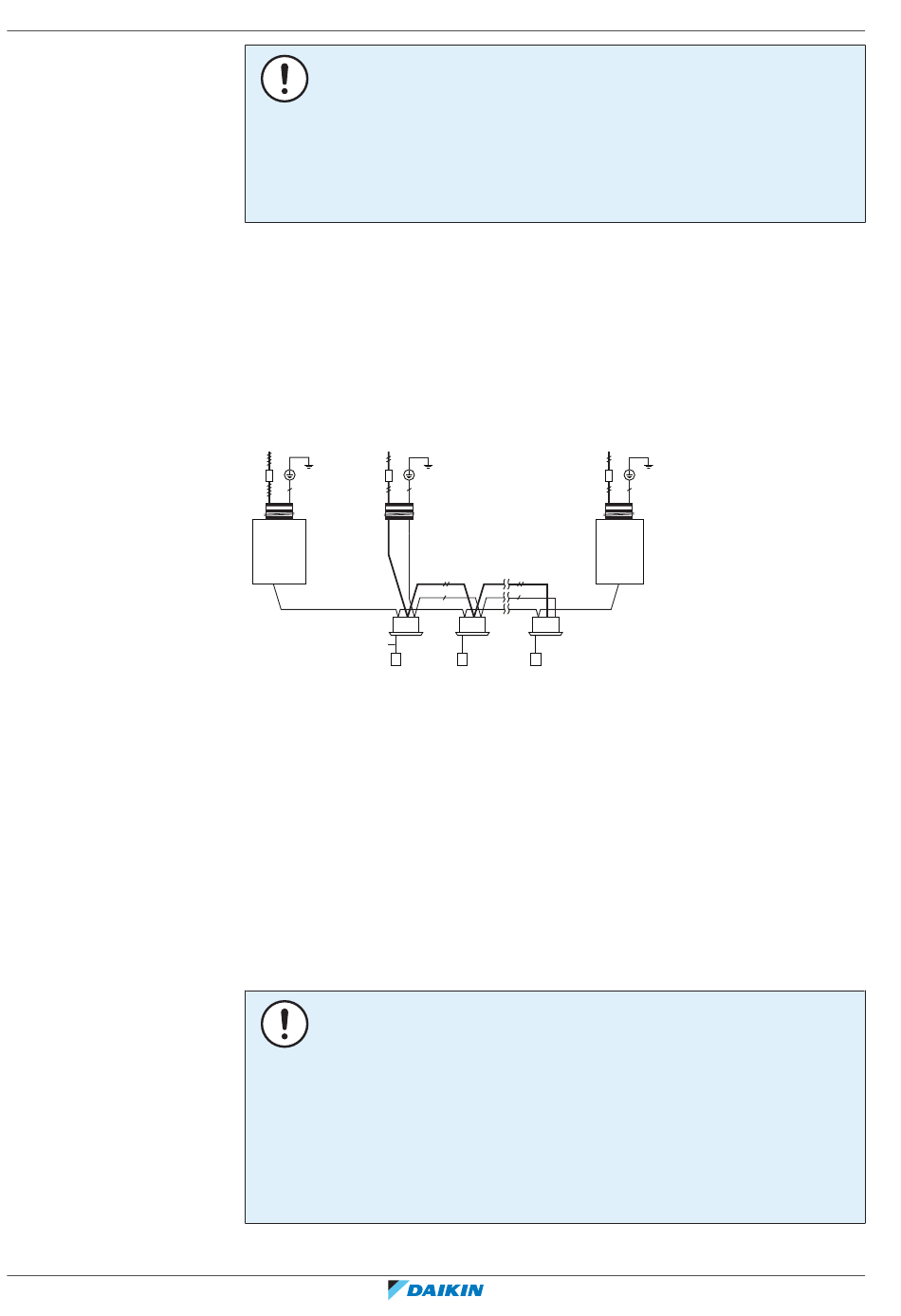

Die Verkabelung vor Ort besteht aus:
▪ Stromversorgungsleitung (immer mit Erdung)
▪ Kommunikation (=Übertragungs)verkabelung
Wärmetauscher-Einheit und Inneneinheit(en).
Beispiel:
380-415 V 220-240 V
3N~ 50 Hz 1~ 50 Hz
a b
c
d
F1/F2
(16 V)
f
F1/F2
(16 V) g
a Hauptschalter
b Erdung
c Stromversorgungsleitungen (einschließlich Erdung) (abgeschirmtes Kabel)
F1/F2 Übertragungskabel (ummanteltes + abgeschirmtes Kabel) (bei 5 HP muss für das
Übertragungskabel abgeschirmtes Kabel verwendet werden, bei 8 HP ist das
optional)
d Verdichter-Einheit
e Wärmetauscher-Einheit
f Innengerät
g Benutzeroberfläche
Stromversorgungskabel und Übertragungskabel
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu
verlegen. Damit keine elektromagnetischen Interferenzen und Störungen
auftreten, sollten die beiden Kabel STETS mindestens 50 mm entfernt voneinander
sein.
HINWEIS
▪
Stromversorgungskabel und Übertragungskabel müssen unbedingt örtlich
voneinander getrennt verlegt werden (Abstand ≥50 mm). Stromversorgungskabel
und Übertragungskabel dürfen sich überkreuzen, aber sie dürfen nicht direkt
parallel nebeneinander verlaufen.
▪
Stromversorgungskabel und Übertragungskabel dürfen NICHT in Berührung
kommen mit Rohren im Inneren, um zu verhindern, dass die Kabel durch die
hohen Temperaturen der Rohre beschädigt werden.
▪
Schließen Sie den Deckel fest zu und verlegen Sie die Elektrokabel so, dass der
Deckel oder andere Teile sich nicht lösen können.
Während des normalen
220-240 V
1~ 50 Hz
Betriebs findet also
zwischen Verdichter-Einheit,
e
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRV IV Wärmepumpe für Inneninstallation
4P499898-1A – 2020.10
keine
