17 | Installation der Leitungen
Referenz für Installateure und Benutzer
88

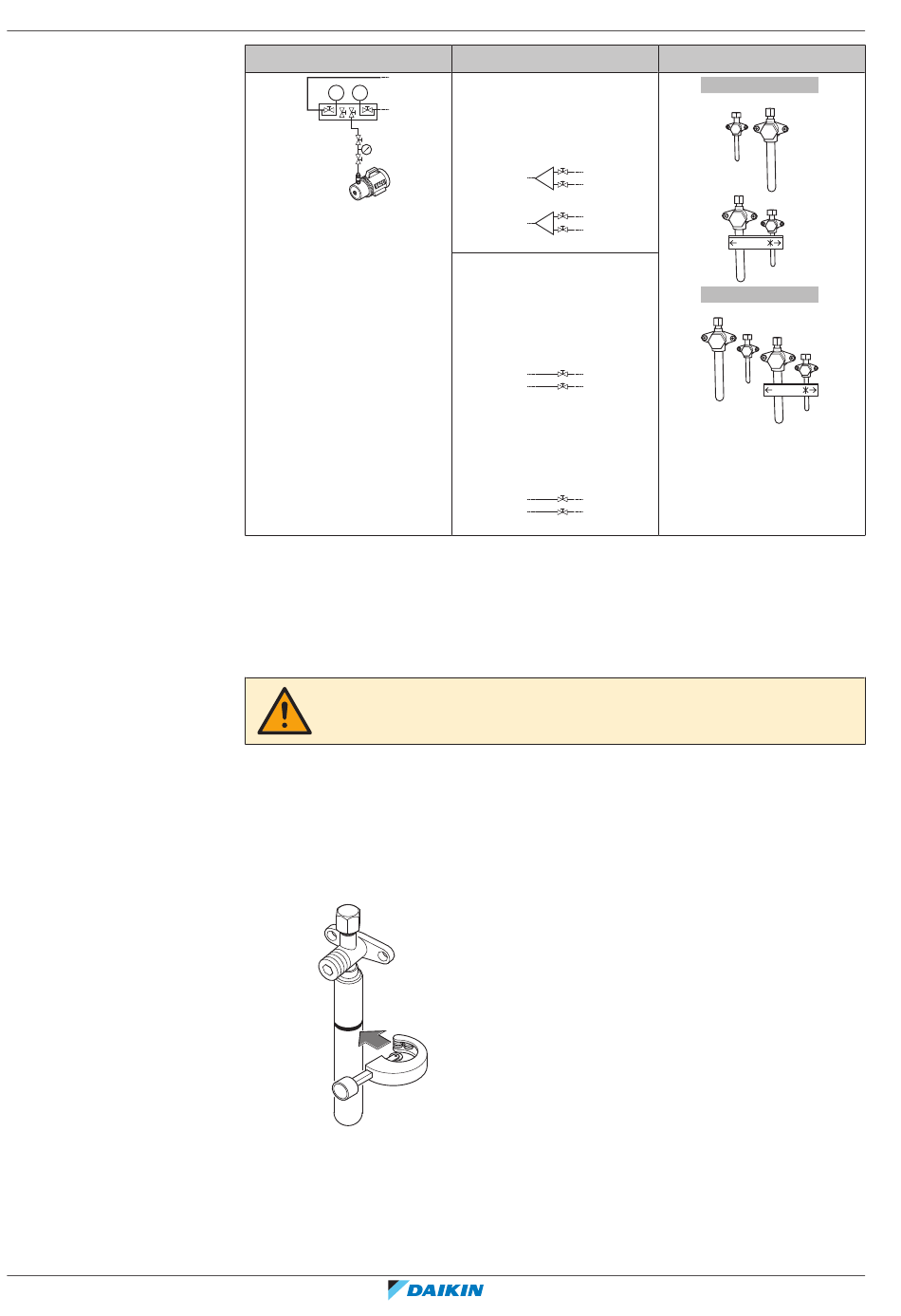

Sammelrohr
A
p < p >
B
e
a, b, c, d Service-Stutzen der Absperrventile
e Vakuumpumpe/Wiederverwertungseinheit
A, B, C Ventile A, B und C
D Kältemitel-Kanalaufteiler
3 Lassen Sie das Gas und Öl aus der abgeklemmten Rohrleitung ab und fangen
Sie es auf, um es der Wiederverwertung zuzuführen.
ACHTUNG
Gas nicht in die Atmosphäre ablassen!
4 Nachdem das Gas und Öl vollständig aus der abgeklemmten Rohrleitung
abgelassen ist, den Einfüllschlauch abnehmen und die Service-Stutzen wieder
schließen.
5 Den unteren Teil der Gas- und Flüssigkeits-Absperrventil-Leitungen entlang
der schwarzen Linie abschneiden. Ein geeignetes Werkzeug verwenden (z. B.
einen Rohrschneider).
Anschlüsse
Methode 1:
An alle Service-Stutzen
gleichzeitig anschließen.
C
a
D
A
b
C
C
c
D
B
d
C
Methode 2:
Erst an die ersten 2
Service-Stutzen
anschließen.
C
A a
B b
C
Dann an die letzten 2
Service-Stutzen
anschließen.
C
A c
B d
C
Verdichter-Einheit
5 HP
b
a
c
d
RDXYQ
8 HP
b
a
c
d
RDXYQ
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRV IV Wärmepumpe für Inneninstallation
4P499898-1A – 2020.10
