17.2.5 Absperrventil und Service-Stutzen benutzen

So bedienen Sie das Absperrventil
Öffnen des Absperrventils
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRV IV Wärmepumpe für Inneninstallation
4P499898-1A – 2020.10
▪ Verwenden Sie
Antioxidationsmittel.
Durch Rückstände könnten die Rohre blockiert werden, was zu einem Defekt der
Anlage führen könnte.
▪ Verwenden Sie beim Hartlöten von Kupfer-zu-Kupfer-Kältemittelleitungen KEIN
Flussmittel. Verwenden Sie Phosphor-Kupfer-Lote (BCuP), die kein Flussmittel
erfordern.
Flussmittel haben extrem schädliche Wirkungen auf Kältemittel-Leitungssysteme.
Wird beispielsweise ein Flussmittel auf Chlorbasis verwendet, verursacht das
Korrosion am Rohr. Und wenn das Flussmittel gar Fluor enthält, wird dadurch die
Qualität des Kältemittel-Öls beeinträchtigt.
▪ Beim Löten immer darauf achten, dass Oberflächen in der Umgebung (z. B.
Schaumstoffisolierungen) gegen Hitze geschützt sind.
Beachten Sie Folgendes:
▪ Achten Sie darauf, dass alle Absperrventile während des Betriebs geöffnet sind.
▪ Die Absperrventile der Gas- und Flüssigkeitsleitung sind gemäß Werkseinstellung
geschlossen.

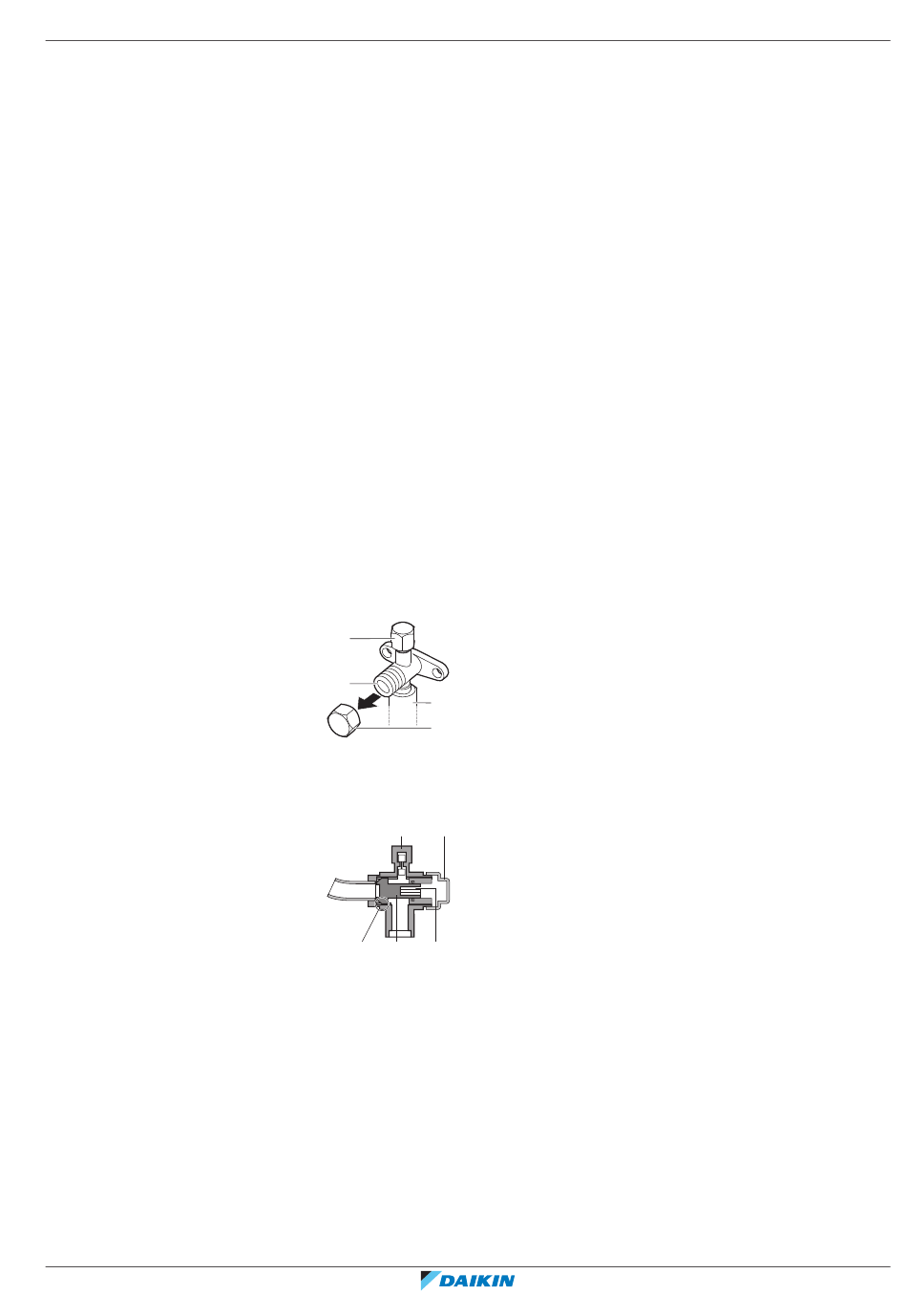

▪ Die Abbildungen unten zeigen die Bezeichnungen der Teile, die bei der
Handhabung des Absperrventils eine Rolle spielen.
a
b
c
d
a Service-Stutzen und Abdeckung des Service-Stutzens
b Absperrventil
c Bauseitiger Rohrleitungsanschluss
d Abdeckung des Absperrventils
a b
e d c
a Service-Stutzen
b Absperrventil-Abdeckung
c Sechskantöffnung
d Schaft
e Ventilsitz
▪ Beim Absperrventil NICHT übermäßig Kraft ausüben. Sonst könnte der
Ventilkörper brechen.
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und dann das
Absperrventil entgegen dem Uhrzeigersinn drehen.
