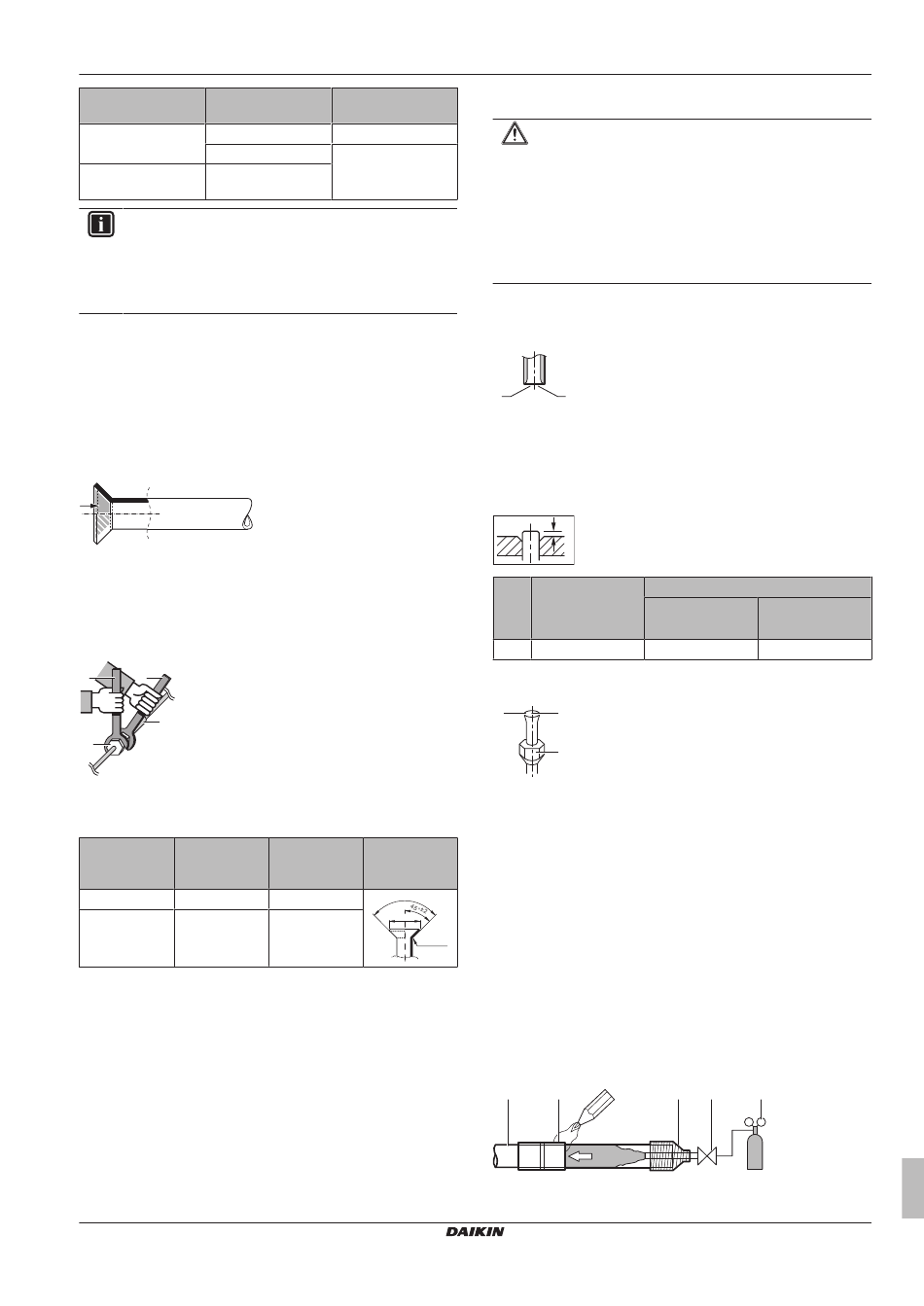

Gerät Installationszeitrau
Außengerät >1 Monat
<1 Monat
Innengerät Unabhängig vom
Zeitraum
INFORMATION
Öffnen Sie das Absperrventil des Kältemittels erst,
nachdem Sie die Kältemittelleitungen überprüft haben.
Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird
empfohlen, das Kältemittel-Absperrventil
Auffüllen zu öffnen.
6.4.3 Richtlinien zum Anschließen von
Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter IMMER einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke Anzugsdrehm
(mm) oment (N•m)
Ø9,5 33~39
Ø15,9 63~75
6.4.4

Hinweise zum Biegen der Rohre

Verwenden Sie eine Rohrbiegezange
Rohrbiegungen sollten so behutsam wie möglich erfolgen (der
Biegeradius sollte 30 bis 40 mm oder mehr betragen).
RZASG71~140M_V1+Y1
Sky Air Advance-series
4P486047-1B – 2018.06
Schutzmethode
m
Rohr quetschen
Rohr quetschen oder
mit Klebeband
abdichten
nach dem
Aufweitungsm Form der
aße (A) (mm) Ausdornung
(mm)
90° ±2
12,8~13,2
A
19,3~19,7
R=0.4~0.8
zum Biegen. Alle
6.4.5

So dornen Sie Rohrenden auf

ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas
austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden
Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu
verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem
Gerät beiliegen.
Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche
nach unten, damit die Späne NICHT in das Rohr fallen.
a b
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen
Sie sie auf das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position
setzen - siehe nachfolgende Abbildung.
A
Bördelwerkzeug Herkömmliches Bördelwerkzeug
für R32
Kupplungstyp
(Kupplungstyp)
(Typ Ridgid)
A 0~0,5 mm 1,0~1,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt
worden ist.
a b
c
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt
sein.
c Stellen Sie sicher, dass die Überwurfmutter gut montiert ist.
6.4.6 Das Rohrende hartlöten
Das Innengerät und das Außengerät haben Bördelanschlüsse.
Verbinden Sie beide Enden ohne Löten. Falls Löten erforderlich ist,
berücksichtigen Sie die folgenden Punkte:
▪ Blasen Sie beim Löten die Rohrleitungen mit Stickstoff aus, um
die Bildung einer größeren Oxidationsschicht auf der Innenseite
der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die
Funktionsweise der Ventile
Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb
der Installation.
▪ Stellen Sie den Stickstoffdruck mittels Druckminderventils auf
20 kPa (0,2 bar) (gerade ausreichend, dass er auf der Haut
spürbar ist).
a b
f
a Kältemittelrohre
b Zu verlötendes Teil
c Bandumwicklung
6 Installation
Bei Verwendung anderer
Flügelmuttertyp
(Typ Imperial)
1,5~2,0 mm
und Kompressoren
c d e
f
Referenz für Installateure
