17 | Installation der Leitungen
Schließen des Absperrventils
Handhabung der Absperrventils-Abdeckung
Referenz für Installateure und Benutzer
86
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet.
Um das Ø19,1-mm-Absperrventil vollständig zu öffnen, den Sechskantschlüssel so
weit drehen, dass ein Drehmoment zwischen 27 und 33 N•m erreicht wird.
Ein falsches Drehmoment kann dazu führen, dass Kältemittel entweicht und die
Kappe des Absperrventils bricht.
HINWEIS
Denken Sie daran, dass der erwähnte Drehmoment-Bereich nur für das Öffnen von
Absperrventilen von Gasleitungen mit Ø19,1 mm gilt.

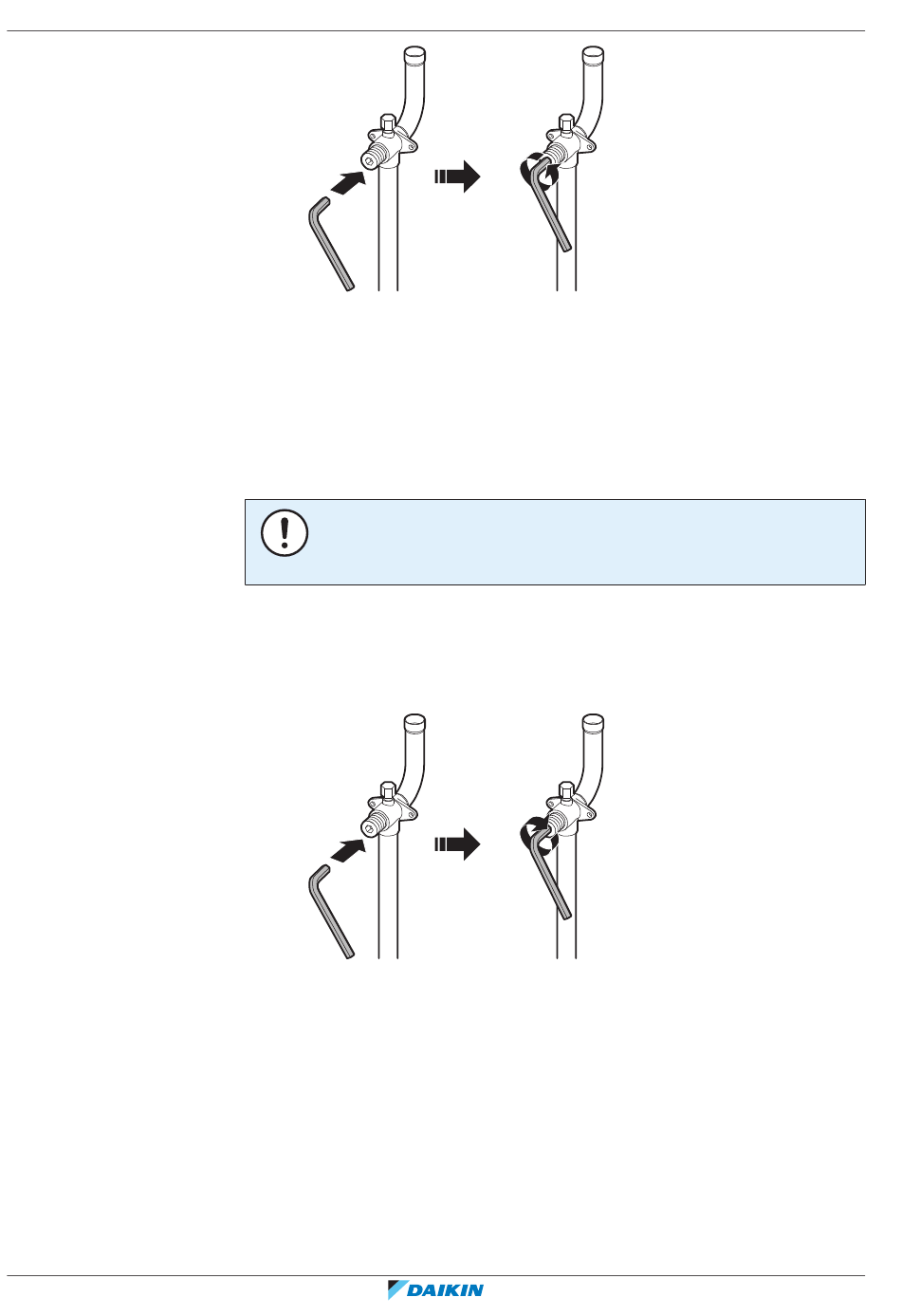

1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und dann das
Absperrventil im Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen beim Absperrventil nicht mehr möglich ist, halten Sie
an.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geschlossen.
▪ Bei der Kennzeichnung durch den Pfeil ist die Abdeckung des Absperrventils
versiegelt. NICHT die Membrane beschädigen.
▪ Nach Betätigen des Absperrventils die Absperrventil-Abdeckung befestigen und
prüfen, ob Kältemittel austritt. Die Drehmomente für das Festschrauben sind in
der Tabelle unten angegeben.
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRV IV Wärmepumpe für Inneninstallation
4P499898-1A – 2020.10
