18 | Elektroinstallation
18.2 So schließen Sie die elektrischen Leitungen an der Verdichter-
Einheit an
Referenz für Installateure und Benutzer
110
Signalübertragungskabel
Maximale Kabellänge
(= Entfernung zwischen Verdichter-
Einheit und der am weitesten
entfernten Inneneinheit)
Kabellänge insgesamt
(= Entfernung zwischen Verdichter-
Einheit und allen Inneneinheiten, sowie
zwischen Verdichter-Einheit und
Wärmetauscher-Einheit)
Wenn die Gesamtlänge der Übertragungsleitung darüber hinausgeht, kann das zu
Kommunikationsfehlern führen.
HINWEIS
▪
Halten Sie sich an den Elektroschaltplan (im Lieferumfang der Einheit enthalten,
befindet sich auf der Abdeckung des Schaltschranks).
▪
Achten Sie darauf, dass Kabel NICHT die ordnungsgemäße Anbringung der
Wartungsblende verhindern.
1 Entfernen Sie die Wartungsblenden von der Verdichter-Einheit und dem
Schaltschrank. Siehe

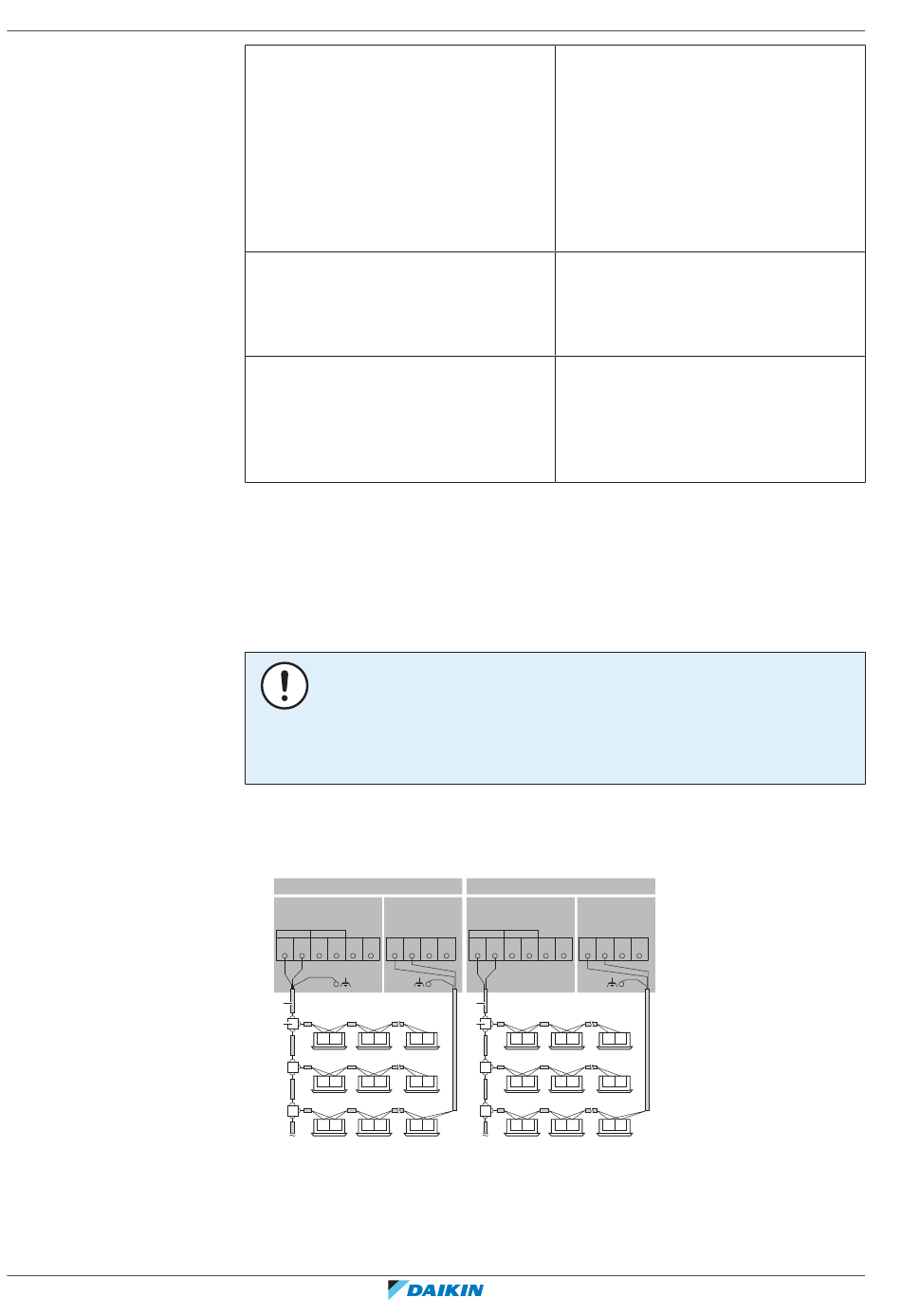

2 Das Übertragungskabel wie folgt anschließen:
5 HP
RKXYQ5 RDXYQ5
X2M
X2M
TO IN/D TO OUT/D
F1 F2 F1 F2
a1 a2
a
b
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a Manteldraht + abgeschirmtes Kabel (2-adrig) (keine Polarität)
a1, a2 Verbindung von Abschirmung mit Erde
b Anschlussplatte (bauseitig)
Ummanteltes + abgeschirmtes Kabel (2-
(Bei 5 HP muss für das
Übertragungskabel abgeschirmtes Kabel
verwendet werden, bei 8 HP ist das
optional.)
"So öffnen Sie die Verdichter-Einheit" [
8 HP
RKXYQ8 RDXYQ8
X1M (A1P)
X2M
TO IN/D TO OUT/D
F1 F2 F1 F2
a2
a
b
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
adrig)
Vinylkabel
0,75~1,25 mm²
300 m
600 m
4
71].
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
VRV IV Wärmepumpe für Inneninstallation
4P499898-1A – 2020.10
