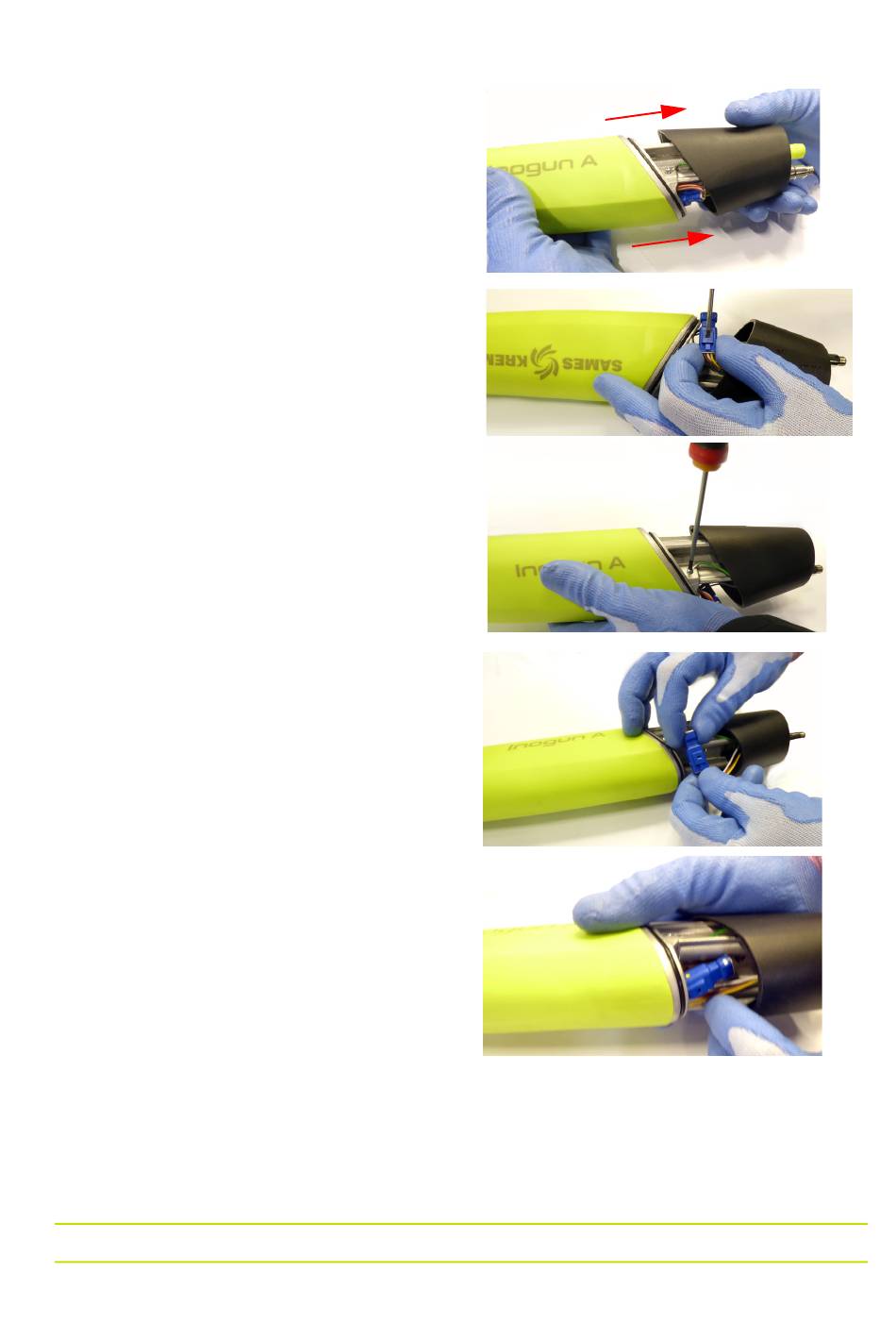

6.3.3. Vorgang C1: Bestückter Verschlusskopf
Ausbau:
• Verschlusskopf vorsichtig vom Lauf abzie-
hen.
• Stecker durch Drücken auf die Zunge mit
einem
kleinen
abtrennen.
• Erdungsschraube abschrauben.
• Allgemeinen Zustand sowie Kabel, Kabel-
schuh und Stecker prüfen, ggf. austau-
schen.
Einbau:
• Verschlusskopf wieder anbringen, dabei
darauf achten, dass Sie die Kabel nicht ein-
klemmen.
Erdkabel
anschließen,
Schutzschirm anpressen.
• Blauen Stecker anschließen.
• Blauen Stecker um 1/4 drehen, um ihn in
Längsrichtung im Schutzschirm zu positio-
nieren.
Die Kabel müssen ein
• Verschlusskopf nun bis zum Anschlag an
den Lauf schieben.
• Mit einem Ohmmeter die Kontinuität zwischen dem HS-Kontakt und dem Schutzschirm
prüfen.
Aktualisierungszeichen : B - September 2020 33
