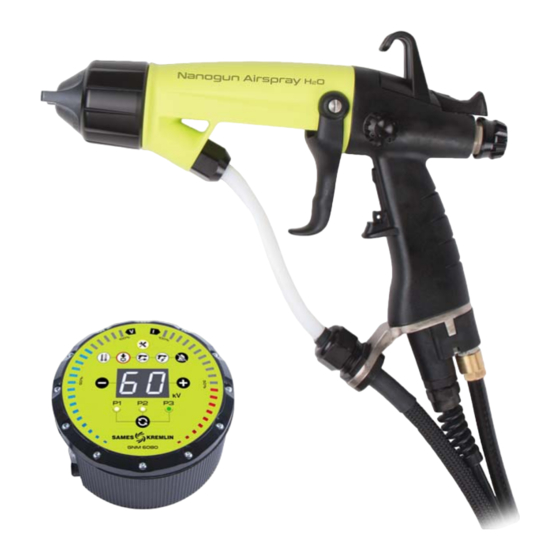

- Seite 1 Bedienungsanleitung Nanogun Airspray GNM 6080 SAMES KREMLIN SAS - 13, Chemin de Malacher - 38240 MEYLAN - FRANCE Tel. 33 (0)4 76 41 60 60 - www.sames-kremlin.com Aktualisierungszeichen : A 7117...
- Seite 2 Tel.: 33 (0)4 76 41 60 04 E-mail : formation-client@sames-kremlin.com SAMES KREMLIN SAS verfasst alle Handbücher und Leitfäden in französischer Sprache und lässt davon Übersetzungen in englischer, deutscher, spanischer, italienischer und portugiesischer Sprache anfertigen. Die Firma übernimmt keine Gewähr für die Richtigkeit der Übersetzungen in andere Sprachen und kann in keiner Form für eventuell entstehende Probleme haftbar gemacht werden.
-
Seite 3: Inhaltsverzeichnis
4.1. Allgemeine Technische Daten der Pistolen ... . 14 4.2. Merkmale GNM 6080 ......15 4.3. -
Seite 4: Nanogun Airspray H
11.4.2. GNM 6080........ -
Seite 5: Produktkennzeichnung
1. Produktkennzeichnung Die Kennzeichnungen der Spritzpistolen Nanogun Airspray H O erlauben die Unterscheidung der Konfiguration der Niederdruckpistole (LP). 1.1. Kennzeichnung der Ausführungen 1.1.1. Auf dem Pistolenlauf Die Kennzeichnung auf dem Lauf ist bei allen Pistolen des Sortiments Nanogun Airspray H identisch. -
Seite 6: Steuermodul Gnm 6080
1.2. Steuermodul GNM 6080 Das Steuermodul GNM 6080 muss außerhalb der ATEX-Zone installiert werden. Kennzeichnungen 2014 26123 * Kennzeichnung Softwareversion: S/ N : 2014 26123 * Markierung Softwareversion: S/ N : Beispiel: * 2014 : Herstellungsjahr 26: Nummer der Woche 123: n-ter Generator, hergestellt in der Woche 26 VORSICHT : Die Ausrüstungen der Nanogun Airspray H... -
Seite 7: Sicherheits- Und Arbeitsschutzbestimmungen
VORSICHT : Vor Benutzung der Spritzpistole Nanogun Airspray H O muss sichergestellt sein, dass alle Benutzer • von der Firma SAMES KREMLIN, oder von einem von ihr dafür zugelassenen Vertrags- händler geschult wurden. • das Benutzungshandbuch sowie alle nachfolgenden Installations- und Benutzungsanwei- sungen gelesen und verstanden haben. -
Seite 8: Benutzungsbestimmungen
• Pumpe und Tank des Mediums müssen über einen Potentialausgleich angeschlossen wer- den. • Alle metallischen Teile der Anlage, an die keine Hochspannung angelegt ist (Förderer, Behälter, Hocker, Drehteller usw...) und die weniger als 3 m von der Pistole entfernt sind, müssen geerdet werden. -
Seite 9: Wartungsanweisungen
VORSICHT : Die Unterbrechung der Druckluftversorgung schließt nicht die Auslösung der Hoch- spannung aus, wenn der Abzug betätigt wird. • Der Bediener muss von SAMES KREMLIN oder durch den von der Firma dafür zugelas- senen Händler entsprechend geschult werden, damit er die Wartungsarbeiten an der Spritzpistole Nanogun Airspray H O ausführen kann. -
Seite 10: Verwendete Produkte
VORSICHT : Bei Anwesenheit von Aluminium oder Zink ist die Verwendung von Lösungsmitteln oder Substanzen, die halogenhaltige Kohlenwasserstoffe enthalten, untersagt. Bei Nicht- beachtung dieser Anweisung besteht für den Benutzer Explosisionsgefahr. 2.4.1. Verwendete Produkte In Anbetracht der Vielfalt der verwendeten Produkte und der Tatsache, dass an dieser Stelle nicht alle Eigenschaften dieser Produkte einzeln aufgeführt werden können, haftet SAMES KREMLIN nicht: •... -
Seite 11: Beschreibung Der Spritzpistole Und Des Steuermoduls Gnm 6080
3. Beschreibung der Spritzpistole und des Steuermoduls GNM 6080 Die Spritzpistolen Nanogun Airspray H O dürfen ausschließlich zum Zerstäuben von wasserlösli- chen oder wasserverdünnbaren Farben und Lacken verwendet werden. Die versprühten Flüssigkeiten müssen nicht brennbar (definiert im Entwurf der Norm pr EN 50059:2016 Anhang C) und stark leitfähig sein. -
Seite 12: Steuermodul Gnm 6080
3.2. Steuermodul GNM 6080 Über das Steuermodul GNM 6080 können Betriebsparameter sowie deren Einstellungen ange- zeigt werden. Vorderseite Steuermodul GNM 6080. Anzeigelampe Wartung Anzeigelampe Fehler Hochspannung Fehlerquittierung Anzeige Sollwert Spannung Erhöhung des Sollwerts der Spannung Bargraph-Anzeige Stromverbrauch Anzeigelampen voreingestellter Speicher aktiv... - Seite 13 Abzugs oder 1.000 Betriebsstunden der Pistole (Siehe § 10.1 Seite 25). Wenn diese Anzeigelampe sich einschaltet, bedeutet dies Wartungsbedarf. Keine spezifische Wartung am Gerät GNM 6080. Der Generator kann bis zu 20 verschiedene Pistolen verwalten. Seitenwand des Steuermoduls GNM 6080. Verbinder Kabel Spritzpistole...
-
Seite 14: Technische Daten
AFNOR-Becher 4 Abmessungen 273 x 220 x 52 Gewicht (ohne Schläuche und Kabel) 570 g Ausgangsspannung max. 60 kV [+0 kV; -1,5 kV] (an GNM 6080 einstellbar) Ausgangsstrom max. 80 μA Ausgangsstrom bei Kurzschluss < 20 μA Eingangsspannung der HS-Kaskade max. -
Seite 15: Merkmale Gnm 6080
Ausgang GNM 6080 Spannung 40 V rms Strom 200 mA rms VORSICHT : Das Gerät GNM 6080 passt sich automatisch an die Versorgungsspannung an. 4.3. Technische Daten der Druckluftversorgung Erforderliche technische Merkmale der Speisedruckluft gemäß Norm NF ISO 8573-1 Merkmale Wert Maximaler Taupunkt bei 6 bar (87 psi) Klasse 4 entsprechend + 3°C (37°... -
Seite 16: Betriebsweise
5. Betriebsweise Durch Drücken des Abzugs wird zuerst das Luftventil geöffnet, danach die Hochspannung ein- geschaltet und dann die Düsennadel zurückgezogen. Die Funktion Hochspannung kann durch Umlegen des Schalters der Pistole gesperrt werden. Die Spritzpistole Nanogun Airspray H O ist mit einem Magnetsensor ausgerüstet, der die Position des Abzugs erkennt. -
Seite 17: Spezialwerkzeug
6. Spezialwerkzeug Verkaufs- Art.-Nr. Bezeichnung Anz. einheit 900010674 Multifunktionsschlüssel Verkaufs- Art.-Nr. Bezeichnung Anz. einheit 900010973 Montage-/Demontagewerkzeug Düse JP Verkaufs- Art.-Nr. Bezeichnung Anz. einheit H1GMIN017 Weiße Vaseline (100ml) Nichtleitende Schmiere für Hochspannungskaskade H1GSYN037 und Nadelkanal (100 g) Verkaufs- Art.-Nr. Bezeichnung Anz. einheit 1402015 Werkzeug zum Ausbau des Diffusors JP... - Seite 18 • Flacher Schraubendreher (2,5x75; 4x100, 5,5x100) • Kreuzschlitzschraubendreher (0x75; 2x125) • Inbusschlüssel (3 - 6 mm). 1 bis 5 Nm (R.304DA Facom) (Art-Nr. SAMES KREMLIN: • Drehmomentschlüssel 240000095) • Maulschlüssel (5 - 5,5 - 15 - 17 - 18 - 21 - 24 - 27) •...
-
Seite 19: Benutzung Des Multifunktionsschlüssels
6.1. Benutzung des Multifunktionsschlüssels 1 : Anzug des Luftkopfhalterings. 2 : Anzug des Halterings der Düse. 3 : Anzug der kompletten Niederdruck -Düse JR. 4 : Anzug der Einspritzdüse (∅ 6 mm und 8 mm) auf dem Luftkopf (JR). 5 : Anzug der Einspritzdüse (∅ 12 mm) an der Düse (JR). 6 : Ausbau der Dichtungsträgerkartusche aus dem Lauf. -
Seite 20: Montage
7. Montage VORSICHT : Vor Arbeitsbeginn sind die Installationsanweisungen zu beachten (Siehe § 2.2 Seite Kabine Pistole Nanogun Airspray H Steuermodul GNM 6080 Membranpumpe Isolierendes Gehäuse Kurzschließer Das Farbfördersystem ist in einem gut gelüfteten Bereich unterzubringen. ≤ Der Farbkanister muss unbedingt leitfähig sein und eine Kapazität von 30 Litern (8 US-gal ) besitzen. -
Seite 21: Anwendung
8. Anwendung 8.1. Hinweise zu den zu verwendenden Farben Grundsätzlich können mit der Spritzpistole Nanogun Airspray H O wasserlöslichen oder wasser- verdünnbaren Farben und Lacken verwendet werden, die für herkömmliche Pneumatikpisto- len geeignet sind (einschließlich leicht metallische Anstriche). 8.1.1. Viskosität Die besten Ergebnisse werden bei einer Viskosität zwischen 25 und 30 Sekunden, gemessen mit Hilfe eines AFNOR-Bechers Nr.4, erzielt. -
Seite 22: Einstellungen Für Die Zerstäubung
8.2. Einstellungen für die Zerstäubung Die Angaben zu diesen Einstellungen dienen der Orientierung; die Werte können sich insbeson- dere in Abhängigkeit von der Temperatur und der Luftfeuchtigkeit ändern. . Viskosität der Farbe 20 sec CA4 und Länge des Farbschlauchs 7,5 m: Durchflussmenge Pro- dukt Druck... - Seite 23 Viskosität der Farbe 50 sec CA4 und Länge des Farbschlauchs 7,5 m: Durchflussmenge Pro- dukt Druck 0,75 des Produkts in bar Flachstrahldüse Kopf hoch Druckluft-Durchsatz in 10,3 15,8 19,4 25,2 Leistung (Art.- Nr.:900009014) Druckluft-Druck in bar* Breite des Strahls in cm** Oberflächenlackie- mittel...
-
Seite 24: Beispiele Einer Fehlerhaften Benutzung Der Pistole
In der folgenden, erweiterbaren Liste werden die häufigsten Fehler aufgeführt, die bei der Benutzung der Farbspritzpistole gemacht werden. VORSICHT : SAMES KREMLIN weist ausdrücklich darauf hin, dass die nachstehend aufge- führten Vorschriften unbedingt zu beachten sind. Es ist verboten, das Steuermodul in explosiver Atmosphäre aufzustellen. -
Seite 25: Wartung
10. Wartung 10.1. Tabellarische Zusammenfassung der vorbeugenden Wartungsmaßnahmen Diese sind durchzuführen, wenn die Anzeigelampe für Wartung des Geräts GNM 6080 leuchtet. Min. Aus- Baugruppe Bezeichnung Art.-Nr. Anz. wechslungsin- tervall Halterung Düse O-Ring J3STKL094 3 Monate (JR/JP) 6 Monate oder Dichtungsträgerkartusche... -
Seite 26: Elektropneumatische Verbindung
VORSICHT : Vor Eingriffen an der Pistole sind die Sicherheits- und Arbeitsschutzbestimmungen zu beachten (Siehe § 2 Seite - das Steuermodul ausschalten, - sicherstellen, dass die Luft- und Farbkreisläufe nicht mehr unter Druck stehen, - die Farbkreisläufe entleeren, 10.2. Elektropneumatische Verbindung •... -
Seite 27: Farbschläuche
10.3. Farbschläuche • Schritt 1: Die Gegenmutter der Stopfbüchse Schritt 1 mit einem 27er-Maulschlüssel lösen, die Stopfbüchse vom Winkel entfernen und den Schlauch herausziehen. • Schritt 2: Mit Hilfe eines 21-er Maulschlüssels die obere Mutter des Farbschlauchs lösen. Die Mutter lösen und dabei gleichzeitig den Schlauch mitdrehen. -
Seite 28: Zerstäuberkopf Komplett
10.4. Zerstäuberkopf komplett Düsen Rundstrahl und Flachstrahl: Schritt 1 • Schritt 1: Den Luftkopfhaltering von Hand los- schrauben und den Luftkopf abnehmen. Schritt 2 • Schritt 2: Mit dem Multifunktionsschlüssel die komplette Düse und die Mutter des Düsen- halters losschrauben. Schritt 3 •... -
Seite 29: Lauf
10.5. Lauf • Schritt 1: Dichtungsträgerkartusche: Die Kar- tusche mit Hilfe des Multifunktionsschlüssels aus dem Lauf entfernen. Die Kartusche syste- matisch nach jedem Abnehmen auswech- seln. Zum Auswechseln des O-Rings vorne auf der Kartusche den alten O-Ring mit einem Schraubenzieher herauslösen, einen neuen Ring einlegen und auf korrekten Sitz achten. -
Seite 30: Farbnadel
10.6. Farbnadel • Schritt 1: Den gezahnten Knopf am hinteren Schritt 1 Teil der Pistole losschrauben, die Feder her- ausnehmen und sicher aufbewahren. • Schritt 2: Auf den Abzug drücken und mit der Hand die Farbnadel nach hinten ziehen. Schritt 2 VORSICHT : Jeweils nach 4 bis 5 Demontagen/Montagen Dielektrik-Fett (Schmiere) (Art.-Nr.: H1GSYN037) in den Durchgangskanal zum Lauf einbringen. -
Seite 31: Abzug
10.8. Abzug • Schritt 1: Mit einem Schraubenzieher die zwei Schulterschrauben lösen und beide Seiten des Abzugs herausnehmen. Schritt 1 Wiedereinbau des Abzugs: • Eine Seite des Abzugs an der Schulter einset- zen, danach die andere Seite in ihren Sitz schieben. -
Seite 32: Instandsetzung Des Luftventils
10.9.1. Instandsetzung des Luftventils. Es sind drei Wartungsebenen möglich: • Ebene 1: Ebene der Standardwartung, denn der Ventilkörper des Luftventils ist keiner Rei- bung und keinem Verschleiß ausgesetzt. • Ebene 2: Instandsetzungsebene, kommt zur Anwendung, wenn der Ventilkörper beschädigt ist. •... -
Seite 33: Montagerichtung Des Magneten
Ebene 3: Wenn der Magnet gebrochen oder verloren gegangen ist. • Das Luftventil komplett austauschen (Art.-Nr.: 910015405) (Siehe § 10.9 Seite 31). Vor Gebrauch der Pistole die Funktionen Ein- und Ausschalten der Hochspannung kon- trollieren. Wenn die Hochspannung ständig eingeschaltet wird, das Griffstück abmontieren und eine der Unterlegscheiben entfernen, die die Position des Reed-Sensors justieren, schrittweise vorgehen, nicht mehrere Scheiben auf ein Mal entfernen. -
Seite 34: Hochspannungskaskade
10.11. Hochspannungskaskade • Schritt 1: Den Abzug herausnehmen 31, die Farbnadel herausnehmen. Siehe § 10.8 Seite • Schritt 2: Die 4 Schrauben, die den Lauf auf dem Griffstück halten, mit einem Kreuzschlitz- schraubenzieher 2mm lösen. Schritt 2 • Schritt 3: Mit der Hand oder mit einer kleinen Flachzange die drei Anschlussdrähte von der Kaskade losschrauben, die Kontakte sorgfältig nach hinten ziehen. -
Seite 35: Lauf
10.12. Lauf • Schritt 1: Den Abzug herausnehmen 31, die Farbnadel herausnehmen. Siehe § 10.8 Seite • Schritt 2: Die vier Befestigungsschrauben (Befestigung des Laufes am Griff) losschrauben. • Schritt 3: Mit der Hand oder mit einer kleinen Flachzange die drei Anschlussdrähte von der Kaskade losschrauben, die Kontakte sorgfältig nach hinten ziehen. -
Seite 36: Griffstück
10.13. Griffstück • Schritt 1: Den Lauf vom Griff lösen. • Schritt 2: Griffendstück. Den Luftnippel mit Hilfe eines 6er-Inbus- schlüssels losschrauben. Die Dichtungen alle 12 Monate auswechseln. Schritt 2 • Schritt 3: Die beiden Schrauben (K35 x14) mit einem Kreuzschlitzschraubenzieher Nr. 2 lösen. -
Seite 37: Elektrische Schemata
10.14. Elektrische Schemata 10.14.1. Verbindungskabel GNM 6080 / Nanogun Airspray H Steckdose Seite Nanogun Airspray H Steckdose Seite GNM 6080 Gelb Gelb Braun Braun Weiß Weiß Rosa Rosa Grün Grün Schwarz Schwarz 10.14.2. Abzugsschnur GNM 6080 Steckdose Seite GNM 6080 Rosa Primärstufe Trafo UHT 3... -
Seite 38: Reinigung
Nur geeignete Lösungsmittel verwenden, also nicht fettende und chlorfreie Lösungsmittel. • Schritt 1: Das GNM 6080-Steuermodul abschalten. • Schritt 2: Aus dem Luftkreislauf der Pistole die Luft ablassen. • Schritt 3: Den Farbkreislauf der Pistole entleeren und mit einem geeigneten Lösungsmittel spülen... -
Seite 39: Entsorgung Der Abfallstoffe
11.3. Entsorgung der Abfallstoffe Die Beseitigung, der Transport und die Entsorgung der durch den Gebrauch der Spritzpistole anfallenden Abfallstoffe (verschmutztes Lösungsmittel, Farb- und Lösungsmittelreste, schmut- zige Lappen, Kabinenschlamm, Wasser bei Kabinen mit Wasservorhang, gebrauchte Trocken- filter, Lüftungsluft usw.) müssen streng nach den vor Ort geltenden Bestimmungen erfolgen. 11.4. - Seite 40 Bereich Ventil Produkt und Luft Wolfram, PEEK, Edelstahl, Perfluorkautschuk, PTFE, Magnet 23, 24* (Eisen), Aluminium 12*, 18*, 45* Edelstahl 16*, 17*, 21 Aluminium Plastik, perfluorierter Kautschuk Bereich Griffteil 15, 34 Plastik mit Faserbeimengungen, Edelstahl, Messing, Kupfer Sensor Position Abzug: elektrische Komponenten ROHs, Plastik, Kupfer Nicht dargestellt Verbinder Griffteil unten: elektronische Komponenten ROHs,...
-
Seite 41: Gnm 6080
11.4.2. GNM 6080 Pos. Bezeichnung Material Tastatur/Stirnseite* Plastik Befestigungsschrauben Stirnseite Stahl Halterung Hauptplatine und Aluminium Stirnseite Elektrische und elektronische Komponen- Hauptplatine ten, gedruckter Schaltkreis ROHs Bodenblech und Stahl Befestigungsschrauben Elektrische und elektronische Komponen- Steckverbinderplatte ten, gedruckter Schaltkreis ROHs Elektrische und elektronische Komponen-... -
Seite 42: Gängige Fehler Und Fehlerbeseitigung
12. Gängige Fehler und Fehlerbeseitigung Störungen Mögliche Ursachen Abhilfe Luft im Farbkreislauf Farbkreislauf entleeren An Pumpe oder Druckbehälter Zu niedriger Farbdurchfluss den Druck erhöhen. Den Filter kontrollieren, dann Ruckartiger Schmutzpartikel im Kreislauf den Kreislauf entleeren. Farbaustritt Nicht mehr genug Farbe im Farbe nachfüllen Farbbehälter Die Viskosität der Farbe kontrol-... - Seite 43 Störungen Mögliche Ursachen Abhilfe Lösungsmittel verdunsten nicht Leichtere Lösungsmittel verwen- schnell genug Die Farbdurchflussmenge redu- zieren Verlaufen der Farbe Auftragsgeschwindigkeit zu Den Zerstäubungsluftdruck erhöhen langsam Den elektrostatischen Effekt reduzieren Die Farbdurchflussmenge redu- zieren Zu hoher Farbdurchfluss Den Luftdruck erhöhen Der Farbstrahl ist in der Mitte breiter Düse zu groß...
-
Seite 44: Ersatzteile
13. Ersatzteile 13.1. Nanogun Airspray H O Niederdruckpistole (LP). Ausführungen Rundstrahl JR 06 / JR 08 / JR 12 Ausführung Flachstrahl Aktualisierungszeichen : A 7117... - Seite 45 Für die verschiedenen Optionen: Siehe § 13.13 Seite Ver- kaufs Ersatzteil Art.-Nr. Beschreibung Anz. ein- stufe (*) heit Nanogun Airspray H O JR 06 LR runder 910023072-075 Strahl, Schlauch Länge 7,5 m Nanogun Airspray H O JR 06 LR runder 910023072-150 Strahl, Schlauch Länge 15 m Pistole Nanogun Airspray H...
- Seite 46 Ver- kaufs Ersatzteil Art.-Nr. Beschreibung Anz. ein- stufe (*) heit Nanogun Airspray H O JR 12 LR runder 910023070-075 Strahl, Schlauch Länge 7,5 m Nanogun Airspray H O JR 12 LR runder 910023070-150 Strahl, Schlauch Länge 15 m Pistole Nanogun Airspray H2O (Siehe §...
-
Seite 47: Pistole Nanogun Airspray H O Alle Ausführungen
13.2. Pistole Nanogun Airspray H O alle Ausführungen Aktualisierungszeichen : A 7117... - Seite 48 Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- stufe (*) einheit Pistole Nanogun Airspray H 900000320 Mutter Düsenhalterung 910015721 Düsenhalterung (Siehe § 13.6 Seite 910025083 Lauf komplett (Siehe § 13.3 Seite 900010237 Abzug 910015508 Hochspannungskaskade komplett 910015944 Griffstück komplett Nanogun Airspray H 900010239 Befestigungshaken 900010385...
-
Seite 49: Lauf Komplett
13.3. Lauf komplett Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- stufe(*) einheit Lauf komplett 910025083 1407354 HS-Kontakt J2CRAN031 Dichtung Kontakt J3STKL002 O-Ring - perfluoriert 910014338 Dichtungsträgerkartusche J3STKL005 Perfluorierter O-Ring (in Nr. 4 inbegriffen) J2FENV435 O-Ring, FEP Viton J3STKL078 O-Ring - perfluoriert J3STKL032 O-Ring - perfluoriert J3STKL019... -
Seite 50: Luftventil Komplett Und Mutter Luftventil
Feder Luft Ebene 1: Vorbeugende Standardwartung Ebene 2: Vorbeugende Standardwartung Ebene 3: Außerplanmäßige Wartung VORSICHT : Den Magneten am alten Luftventil aufbewahren, um die selben Auslösungs- werte beizubehalten. Bei Verlust des Magneten kontaktieren Sie SAMES KREMLIN. Aktualisierungszeichen : A 7117... -
Seite 51: Bestückter Luftkopfhaltering
13.5. Bestückter Luftkopfhaltering Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit 910015921 Bestückter Luftkopfhaltering 900010497 Gleitring J2FENV445 O-Ring FEP/FKM Ebene 1: Vorbeugende Standardwartung Ebene 2: Vorbeugende Standardwartung Ebene 3: Außerplanmäßige Wartung 13.6. Düsenhalterung Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit 910015721... -
Seite 52: Rundstrahl-Düsen Komplett
13.7. Rundstrahl-Düsen komplett Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit 910018322 Düse JR06 komplett 455234 Einspritzdüse Kaliber 6 1305211 Vortex-Düse 448110 Elektrode (in Nr. 1 inbegriffen) Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit 910003847 Düse JR08 komplett 455235 Einspritzdüse Kaliber 8 1305211... -
Seite 53: Nadel Komplett
Stufe (*) 910018219 Nadel komplett. X7CEHU003 Mutter H M3 U, Messing (*) Ebene 1: Vorbeugende Standardwartung Ebene 2: Vorbeugende Standardwartung Ebene 3: Außerplanmäßige Wartung 13.9. Elektropneumatische Verbindung Hochspannungs- GNM 6080 Ver- Ersatz- Art.-Nr. Beschreibung Anz. kaufs- teilstufe einheit 910015869-100 Elektropneumatische Verbindung LR 10 m... -
Seite 54: Farbschläuche
13.10. Farbschläuche Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit Für Spritzpistolen Nanogun Airspray H O JR/JP 910020516-075 Produktschlauch LR/LP PTFE 7,5m ∅ 6 910020516-150 Produktschlauch LR/LP PTFE 15m ∅ 6 Kit Knebelknöpfe für Schlauch 10 910018200 außen 910018292 Stopfbüchse + Mutter Ebene 1: Vorbeugende Standardwartung Ebene 2: Vorbeugende Standardwartung... -
Seite 55: Dichtungssatz Nanogun Airspray
13.11. Dichtungssatz Nanogun Airspray Art.-Nr. Bezeichnung Lage Anzahl 910021244 Dichtungssatz Nanogun Airspray Luftventil, Knopf EIN/AUS, J3STKL005 O-Ring perfluoriert Dichtungsträgerkartusche J2FENV435 O-Ring FEP/FKM Lauf J3STKL078 O-Ring perfluoriert Lauf J3STKL019 O-Ring perfluoriert Lauf J3STKL002 O-Ring perfluoriert Lauf 910014338 Dichtungsträgerkartusche Lauf J3STKL032 O-Ring perfluoriert Lauf, Luftventil 160000041 O-Ring perfluoriert... -
Seite 56: Steuermodul Gnm 6080
13.12. Steuermodul GNM 6080 Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit 910017193 Steuermodul GNM 6080 CE Steuermodul GNM 6080 CSA 910017192 (nur USA-CANADA) 910005759 Befestigungssatz GNM 6080 842635 Massekabel 5 m Kabelschuh D: 6 Ebene 1: Vorbeugende Standardwartung Ebene 2: Vorbeugende Standardwartung Ebene 3: Außerplanmäßige Wartung... -
Seite 57: Optionen Für Nanogun Airspray H O-Spritzpistolen
13.13. Optionen für Nanogun Airspray H O-Spritzpistolen 13.13.1. Flachstrahl-Luftköpfe Ver- Ersatzteil Art.-Nr. Beschreibung Anz. kaufs- Stufe (*) einheit 737549 Flachstrahl-Luftkopf Option 737550 Luftkopf JPE (schmaler Flachstrahl) Option 737552 Luftkopf JPL (breiter Flachstrahl) Option Ebene 1: Vorbeugende Standardwartung Ebene 2: Vorbeugende Standardwartung Ebene 3: Außerplanmäßige Wartung 13.13.2. -
Seite 58: Anhänge
13.14. Anhänge 13.14.1. Schutzhüllen für Schläuche Diese Umhüllung schützt Schläuche und Kabel und garantiert Elastizität und Langlebigkeit. Bezeichnung Art.-Nr. Verkaufseinheit Rilsan-Schutzmantel für Schläuche mit 30 910021086 50 m-Rolle Schellen 13.14.2. Pistolen-Stoffüberzug Bezeichnung Art.-Nr. Verkaufseinheit Schutzüberzug 900011711 13.14.3. Warnschild Bezeichnung Art.-Nr. Verkaufseinheit Denna skylt skall placeras i hytten.
