Betriebsanleitung Inogun A FCC, Standard und Robotik-Versionen SAMES KREMLIN SAS - 13, Chemin de Malacher - 38240 MEYLAN - FRANCE Tel. 33 (0)4 76 41 60 60 - www.sames-kremlin.com Aktualisierungszeichen : B - September 2020 7133...
Seite 2
Tel.: 33 (0)4 76 41 60 04 E-mail : formation-client@sames-kremlin.com SAMES KREMLIN SAS verfasst alle Handbücher und Leitfäden in französischer Sprache und lässt davon Übersetzun- gen in englischer, deutscher, spanischer, italienischer und portugiesischer Sprache anfertigen. Die Firma übernimmt keine Gewähr für die Richtigkeit der Übersetzungen in andere Sprachen und kann in keiner Form für eventuell entstehende Probleme haftbar gemacht werden.
1. Anweisungen zur Gesundheit und Arbeitssicherheit Diese Anweisung enthält Links zu folgenden Bedienungsanleitungen: • für das Steuerungsmodul Inocontroller. Siehe RT Nr. 7134 • für das Steuerungsmodul Inobox. Siehe RT Nr. 7145 1.1. Konfiguration der zertifizierten Ausrüstung Diese Bedienungsanleitungen definieren die Konfiguration der zertifizierten Ausrüstung. 1.2.
1.3. Kennzeichnung Der Zerstäuber ”Inogun A” wird gemäß der Norm EN50177 als Typ „A-P“ eingestuft. Das Zeichen X hinter der Nummer der EU-Baumusterprüfbescheinigung weist darauf hin: • dass dieses Gerät einer besonderen Verwendungsbedingung bezüglich der Umgebungs- temperatur unterliegt. Diese muss zwischen 0°C und 40°C liegen. •...
Seite 7
Roboterausführungen: Inocontroller Inogun A 910028596 910030100 910030101 910030102 Aktualisierungszeichen : B - September 2020 7133...
VORSICHT : Vor der Benutzung der Einrichtung ist darauf zu achten, dass alle Bediener: • von der Firma SAMES KREMLIN oder von einem von ihr dafür zugelassenen Vertrags- händler geschult wurden. • das Bedienerhandbuch sowie alle nachfolgenden Installations- und Benutzungsanwei- sungen gelesen und verstanden haben.
Seite 9
VORSICHT : Diese Einrichtung darf nur in Beschichtungsbereichen eingesetzt werden, die den Normen EN 50177 (§ 5.4 und 5.7) und EN 16985 entsprechen. Die Einrichtung darf nur in einem gut gelüfte- ten Bereich benutzt werden, um Gesundheits-, Brand- und Explosionsgefahren zu reduzieren. Die Wirksamkeit des Lüftungs- und Abzugssystems muss täglich überprüft werden.
Seite 10
10 Die Betriebsumgebungstemperatur muss zwischen 0 und 40° C liegen. 11 Die elektrostatische Pulverbeschichtungseinrichtung muss regelmäßig unter Einhaltung der Angaben und Anweisungen von SAMES KREMLIN gewartet werden. Reparaturen dürfen nur unter strengster Beachtung der vorliegenden Anweisungen durchgeführt werden. 12 Vor dem Reinigen der Zerstäuber oder anderen Arbeiten im Beschichtungsbereich muss der Hochspannungsgenerator von der Stromversorgung getrennt, vor einer Inbetrieb- nahme geschützt und der HS-Stromkreis (Zerstäuber ) über die Erde entladen werden.
1.6. Vorgeschriebene Versuche am Gerät entsprechend der Norm EN 50177 Die Versuche müssen am Beschichtungsgerät durchgeführt werden. Die Versuche müssen von geschul- tem Personal durchgeführt werden und folgende Versuche beinhalten (siehe § 6.2 Tabelle 3 der Norm EN 50177). Versuchstyp Anforderungen In diesem Kontext, insbesondere für die Abschalt- Das ortsfeste Material zum elektrostatischen Pul-...
Seite 12
Versuchstyp Anforderungen Siehe 5.2.2 und 5.2.2.2 der Norm EN50177 Die Abschaltschwelle ü muss entsprechend den betrieblichen und örtlichen Bedingungen defi- niert und dokumentiert werden. Bei einem unzulässigen Anstieg der Hochspan- nung unterhalb der Abschaltschwelle U min muss geprüft werden, ob die Hochspannung abge- schaltet wird.
Für den Einbau des Zerstäubers sind Sicherheitsvorrichtungen vorzusehen. • Erkennung von Störungen des Kontrollsystems. • Erkennung von Hochspannungsüberlastungen in Verbindung mit dem SAMES KREMLIN-Steuermoduls. • Erkennung von Luftdruckabstürzen. • Erkennung eines Stillstandes der Lüftung. • Erkennung von Durchsatzänderungen der Lüftung.
SAMES KREMLIN empfohlenen entsprechen. • einer Verschmutzung der Luftdruckleitungen durch andere Fluide oder Stoffe als Luft. Die SAMES KREMLIN Spritzpistole Typ Inogun A ist durch eine Garantie gedeckt (siehe die all- gemeinen Verkaufsbedingungen für ihre Anwendung). Die Garantie erstreckt sich nicht auf Verschleißteile wie etwa Elektrodenhalterungen, Deflekto- ren, Pulverschläuche, Dichtungen usw.

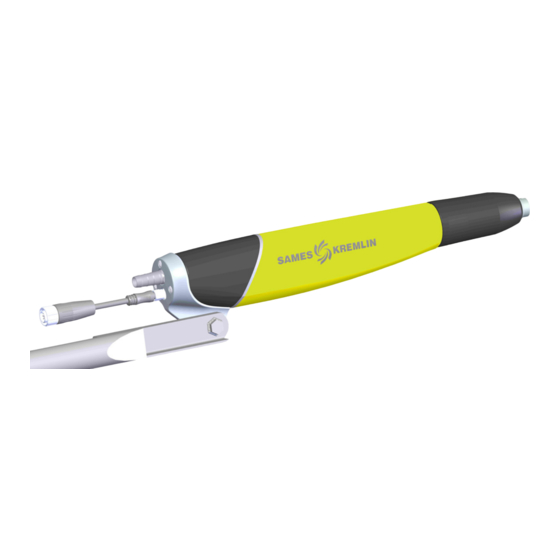

”Inocontroller” oder ”Inobox” eingestellt werden. Die ”Inogun A” Zerstäuber werden in zwei Typen angeboten: • Der Zerstäuber „Inogun A FCC“ ist zur Verwendung in einer Pulverbeschichtungskabine mit schnellem Farbwechsel vorgesehen. • Der Zerstäuber „Inogun A“ Standardversion ist für alle anderen Fälle vorgesehen. Sie kann entweder an einem Roboter montiert und über dessen Haltearm nach oben und unten...
Seite 16
Inogun A, Roboter Single Inogun A, Roboter Twin konvergent Inogun A, Roboter Twin parallel Aktualisierungszeichen : B - September 2020 16 7133...
3.2. Abmessungen (mm), Schwerpunkt für Roboterversionen 3.2.1. Inogun A, Roboter Single 60° 136,2 329,4 429,4 O: Ausgangslagebezugssystem: Wrist Payload CG location Gewicht: 1,19 kg Schwerpunkt SP in Millimetern: X = 0 Y = 89.9 Z = - 136.2 Trägheitsachsen und Haupt-Trägheitsmomente (kg x mm ), gemessen am Schwerpunkt: Ix = (0.00, - 0.75, -0.67) Px = 6123.60...
3.2.2. Inogun A, Roboter Twin konvergent 60° vue F1 160,4 328,5 421,4 O: Ausgangslagebezugssystem: Wrist Payload CG location Gewicht: 2,2 kg Schwerpunkt SP in Millimetern: X = 0 Y = - 90 Z = - 160.4 Trägheitsachsen und Haupt-Trägheitsmomente (kg x mm ), gemessen am Schwerpunkt: Ix = (-0.01, - 0.88, 0.48) Px = 14739.80...
3.3. Allgemeine Merkmale Zerstäuber Inogun A Temperatur der Verwendungsumgebung 0° bis 40°C Maximale Ausgangsspannung 100 kV (0 kV, -10 kV) Max. Ausgangsstrom 110 µA (+ oder - 10 µA) Kapazität der Hochspannungseinheit 60 pF Luftdruck (Elektrodengebläse) < 1 bar Gewicht des Zerstäubers (einschließlich Kabel und 0,85 kg Stecker) Gewicht des Zerstäubers in Roboterausführung mit...
VORSICHT : Vor der Druckluftversorgung der Steuermodule Inocontroller bzw. Inobox muss zwingend ein 5 μm-Filter eingebaut werden. Die Größe dieses Filters richtet sich nach der Größe der jeweiligen Anlage. SAMES KREMLIN empfiehlt die Verwendung eines Filters vom Typ siehe Abschnitt (Siehe §...
4. Betriebsweise Der Zerstäuber Inogun A ist mit dem Steuerungsmodul Inocontroller bzw. Inobox verbunden. Dieses Modul liefert die Niederspannungs- und Hochfrequenzstromversorgung, die für den Betrieb der im Zerstäuber Inogun A integrierten Hochspannungseinheit notwendig ist, und sorgt für die Pulverzufuhr des Zerstäubers. 4.1.
5. Inbetriebnahme 5.1. Werkzeuge Verkaufs- Art.-Nr. Bezeichnung Anz. einheit H1GSYN037 Dielektrisches Fett für Hochspannungseinheit (100 ml) Erforderliches Werkzeug und Zubehör: Es wird empfohlen, für die Installation und die Wartung des Produkts über die unten aufgeliste- ten Werkzeuge zu verfügen. • Schlitzschraubendreher (0,6x3,5). •...
5.2. Montage 5.2.1. Version Inogun A FCC • Indexierfinger auf den Halteflansch legen. • NS-Kabel durch den Stützschlauch führen. • NS-Kabel sowie Luft- und Pulverschläuche von Hand am Zerstäuber anschließen. Luft Pulver • Stützschlauch am Indexierfinger ausrich- ten. Mutter festschrauben.
5.2.2. Version Inogun A Standard Befestigungsbaugruppe • Hintere Halterung auf dem Halteflansch platzieren. • Mit 3 Schrauben M4 x16 befestigen. Schraube (3) • O-Ring-Dichtung und Isolierverkleidung auf dem NS-Kabel platzieren. • Kabel von Hand am Zerstäuber anschlie- ßen. • Isolierverkleidung in die hintere Halterung einführen.
• Dichtung in die Steckeröffnung klappen, um sie zu fixieren. • Hintere Halterung mit einem 13er-Flach- schlüssel auf den Stützschlauch schrauben. • Luft- und Pulverschläuche am Zerstäuber anschließen. 5.2.3. Montage der Gegenelektrode an der Inogun A Standardausführung • Halteflansch entfernen (Siehe §...
5.3. Roboterausführungen • Niederspannungskabel und Luft- und Pul- verschläuche in den Mantel einführen, dann den Anschluss sowie die Roboterhal- terung. • O-Ring-Dichtung und Isolierverkleidung auf dem NS-Kabel platzieren. NS-Kabel sowie Luft- und Pulverschläuche von Hand am Zerstäuber anschließen. • Halterung auf den Zerstäuber setzen und F/90 HC M4 x 20) mit 3 Schrauben ( befe-...
Der Grad der Verschmutzung und des Verschleißes des Zerstäubers Inogun A durch das Pulver hängt von der Pulverart und den Betriebsbedingungen ab. Die in den unten angegebenen Verfahren angegebenen Wartungsintervalle sind lediglich Richtwerte. Der Benutzer sollte sich nach und nach seine eigene Wartungstabelle für die SAMES KREMLIN Geräte erstellen. Vorbeu- Korrigie- Vorgang...
6.2. Vorbeugende Wartung Diese Wartungsarbeiten können an der Linie ausgeführt werden. Vor den Arbeiten bitte die Gesundheits- und Sicherheitsanweisungen beachten (Siehe § 1.5 Seite 6.2.1. Vorgang A1: Reinigung des Zerstäubers VORSICHT : Sämtliche Reinigungsarbeiten dürfen ausschließlich mit Druckluft mit maximal 2,5 bar Druck, einem Tuch oder gegebenenfalls einer Bürste erfolgen.
6.2.2. Vorgang A2: Elektrodenhalterung. • Hochspannungsversorgung ausschalten, • Düsenmutter von Hand losschrauben und Luftkopf abnehmen. • Elektrodenhalterung herausnehmen. • Elektrodenhalterung und Deflektor Druckluft reinigen. Darauf achten, dass sich kein Pulverstau bildet. • Pulverleitung mit Druckluft reinigen. • Vor dem Wiedereinbau der Elektrodenhal- terung den im Lauf befindlichen elektri- schen Kontakt mit Druckluft reinigen.
6.3. Korrigierende Wartung 6.3.1. Vorgang B1: Austauschen des Nippels • Bei einem Herunterfallen des Zerstäubers Zustand des Luftnippels prüfen: • Luftnippel mit Hilfe eines 5mm-6-Kant- Schlüssels losschrauben. Gegebenenfalls austauschen. 6.3.2. Vorgang B2: Halteflansch • Die 4 Schrauben M4x 20 mit einem 3er- Inbusschlüssel lösen und den Halteflansch vom Verschlusskopf entfernen.
6.3.3. Vorgang C1: Bestückter Verschlusskopf Ausbau: • Verschlusskopf vorsichtig vom Lauf abzie- hen. • Stecker durch Drücken auf die Zunge mit einem kleinen 3er-Schraubendreher abtrennen. • Erdungsschraube abschrauben. • Allgemeinen Zustand sowie Kabel, Kabel- schuh und Stecker prüfen, ggf. austau- schen.
6.3.4. Vorgang D1: Pulverkanal • Zunächst Pulverkanal einem 14mm-Rohrschlüssel aufschrauben, dann von Hand weiter lösen. Pulverkanal aus dem Zerstäuber ziehen. • Inneres des Pulverkanals mit Druckluft reini- gen, eventuell auch die Außenseite. • Zustand der O-Ringe prüfen und diese ggf. austauschen.
6.3.5. Vorgang D2: Schutzschirm Demontage: • Mit einem langen Kreuzschlitzschrauben- dreher Schrauben abschrauben. • Schutzschirm herausziehen. • Zustand der O-Ringe prüfen und diese ggf. austauschen. • Luftleitung der Elektrode herausziehen, Zustand prüfen und ggf. austauschen. Wiedereinbau: VORSICHT : Vor dem Wiedereinbau des Schutzschirms muss der Pulverkanal zwingend entfernt worden sein.
6.3.6. Vorgang D3: Austauschen der HS-Einheit • HS-Kontakt abschrauben. • Hochspannungseinheit mit Hilfe einer Was- serpumpenzange aus dem Lauf ziehen. • Hochspannungseinheit austauschen und eine dünne Schicht dielektrisches Fett auf- tragen (Art-Nr.: H1GSYN037), ebenso auf die Dich- tung der neuen Hochspannungseinheit. •...
7. Fehlersuche Symptome Mögliche Ursachen Abhilfe Sicherstellen, dass die Montage und die Anschlüsse des Zerstäubers Das Gerät ist falsch montiert den Vorschriften der Kapitel „Sicherheitsvorschriften“ (Siehe § 8) entsprechen. 1.5 Seite Es tritt kein Pul- Falsche Einstellung des Zerstäubers Den Einstellungsvorschriften folgen. ver aus Unzureichender Luftdurchsatz aus Druckluftleitung prüfen.
Lage März 2020 Erstellung Hinzufügung der CSA-Kennzeichnung + der anwendbaren Normen, Änderung der Länge des NS-Kabels für Inogun A FCC, Hinzufügung der Sept. 2020 Abschnitte 1, 5 und 8 Ummantelung für Roboterversionen, Hinzufügung von Ersatzteildichtungen, Änderung der Abbildun- gen und Änderung der Filterreferenz.
