Erstellung eines Anwendungsprogramms


Anwendungsübersicht für die Verwendung verschiedener Geräte

Aufbau eines Anwendungsprogramms für ein Gerät
Anwendungsübersicht für die Verwendung verschiedener Geräte

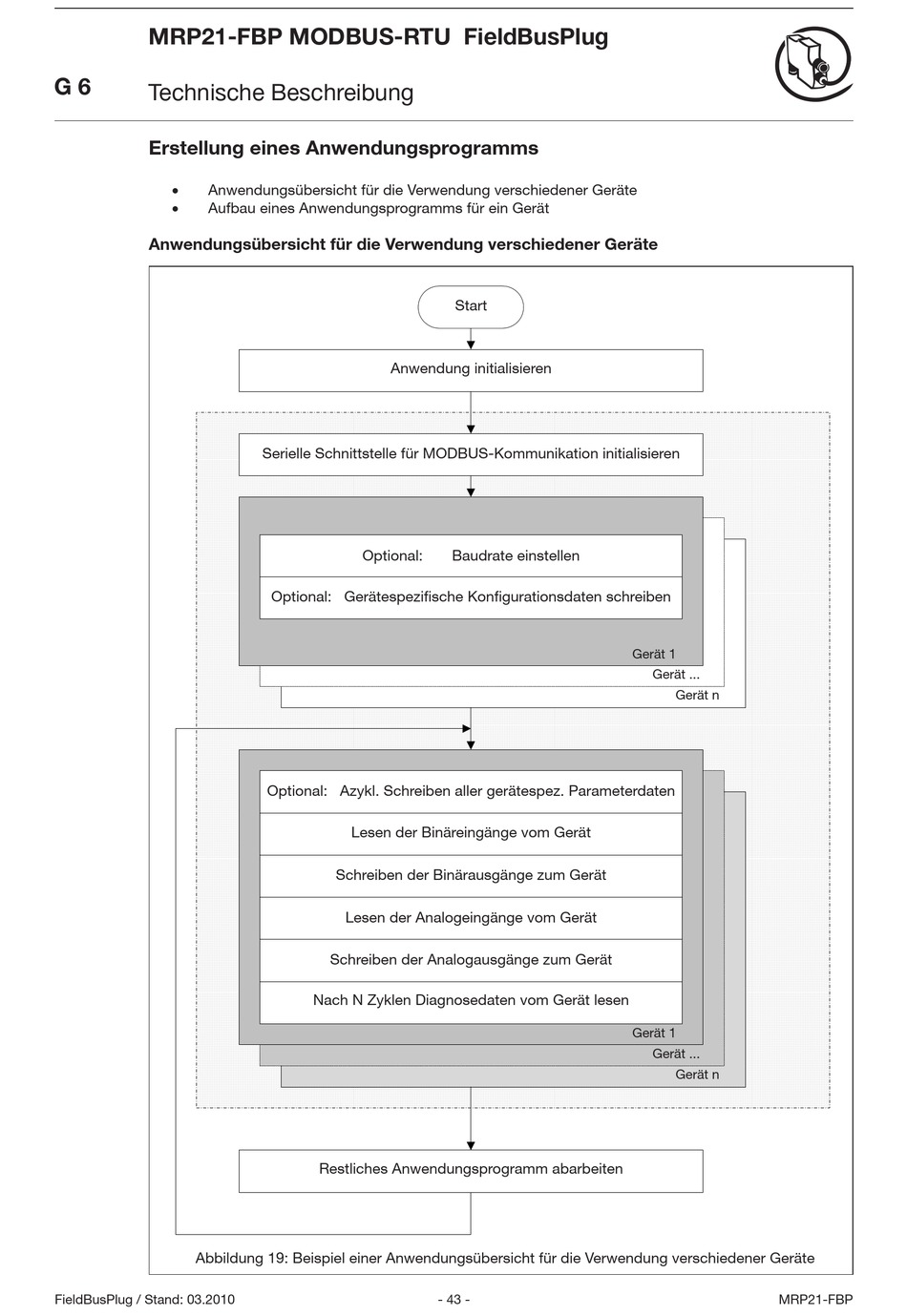

Abbildung 19: Beispiel einer Anwendungsübersicht für die Verwendung verschiedener Geräte
FieldBusPlug / Stand: 03.2010
Anwendung initialisieren
Serielle Schnittstelle für MODBUS-Kommunikation initialisieren
Optional:
Optional: Gerätespezifi sche Konfi gurationsdaten schreiben
Optional: Azykl. Schreiben aller gerätespez. Parameterdaten
Lesen der Binäreingänge vom Gerät
Schreiben der Binärausgänge zum Gerät
Lesen der Analogeingänge vom Gerät
Schreiben der Analogausgänge zum Gerät
Nach N Zyklen Diagnosedaten vom Gerät lesen
Restliches Anwendungsprogramm abarbeiten
Start
Baudrate einstellen
- 43 -
Gerät 1
Gerät ...
Gerät n
Gerät 1
Gerät ...
Gerät n
MRP21-FBP
