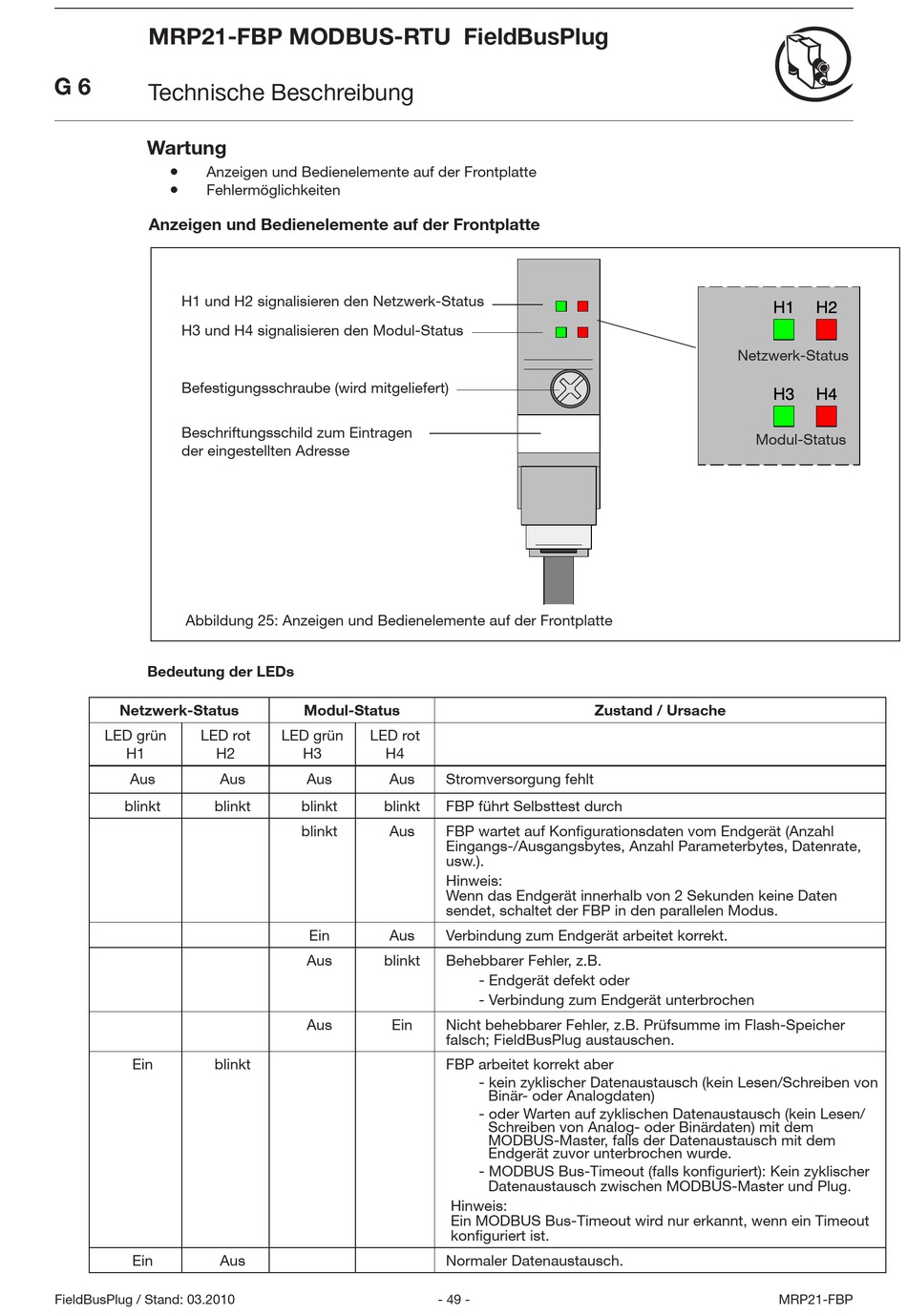

MRP21-FBP MODBUS-RTU FieldBusPlug
G 6
Technische Beschreibung
Wartung
Anzeigen und Bedienelemente auf der Frontplatte
Fehlermöglichkeiten
Anzeigen und Bedienelemente auf der Frontplatte
H1 und H2 signalisieren den Netzwerk-Status
H3 und H4 signalisieren den Modul-Status
Befestigungsschraube (wird mitgeliefert)
Beschriftungsschild zum Eintragen
der eingestellten Adresse
Abbildung 25: Anzeigen und Bedienelemente auf der Frontplatte
Bedeutung der LEDs
Netzwerk-Status
LED grün
LED rot
H1
H2
Aus
Aus
blinkt
blinkt
Ein
blinkt
Ein
Aus
FieldBusPlug / Stand: 03.2010
Modul-Status
LED grün
LED rot
H3
H4
Aus
Aus
Stromversorgung fehlt
blinkt
blinkt
FBP führt Selbsttest durch
blinkt
Aus
FBP wartet auf Konfi gurationsdaten vom Endgerät (Anzahl
Eingangs-/Ausgangsbytes, Anzahl Parameterbytes, Datenrate,
usw.).
Hinweis:
Wenn das Endgerät innerhalb von 2 Sekunden keine Daten
sendet, schaltet der FBP in den parallelen Modus.
Ein
Aus
Verbindung zum Endgerät arbeitet korrekt.
Aus
blinkt
Behebbarer Fehler, z.B.
Aus
Ein
Nicht behebbarer Fehler, z.B. Prüfsumme im Flash-Speicher
falsch; FieldBusPlug austauschen.
FBP arbeitet korrekt aber
Hinweis:
Ein MODBUS Bus-Timeout wird nur erkannt, wenn ein Timeout
konfi guriert ist.
Normaler Datenaustausch.
- 49 -
Zustand / Ursache
- Endgerät defekt oder
- Verbindung zum Endgerät unterbrochen
- kein zyklischer Datenaustausch (kein Lesen/Schreiben von
Binär- oder Analogdaten)
- oder Warten auf zyklischen Datenaustausch (kein Lesen/
Schreiben von Analog- oder Binärdaten) mit dem
MODBUS-Master, falls der Datenaustausch mit dem
Endgerät zuvor unterbrochen wurde.
- MODBUS Bus-Timeout (falls konfi guriert): Kein zyklischer
Datenaustausch zwischen MODBUS-Master und Plug.
Netzwerk-Status
Modul-Status
MRP21-FBP
