MRP21-FBP MODBUS-RTU FieldBusPlug
G 6
Technische Beschreibung
Einspeisung von 24 VDC bei langem Buskabel
Bei einer größeren Entfernung zwischen dem Bus-Master und den Slaves kann eine zweite Einspeisung
der 24 V DC-Versorgungsspannung für die FieldBusPlugs an anderer Stelle erforderlich sein.
Alle Slaves, einschließlich des am weitesten von der Stromversorgung entfernten Slave, müssen mit einer
Spannung von mindestens 19,2 VDC nach Abzug der Welligkeit versorgt werden. Dies bedeutet, dass
die Stromversorgung eine höhere Spannung einspeisen muss, um auftretende Spannungsabfälle auf der
Leitung auszugleichen.
Rundkabel, Stiftstecker an einem Ende,
0,5 m lang, offenes Ende abgemantelt
und mit Aderendhülsen versehen

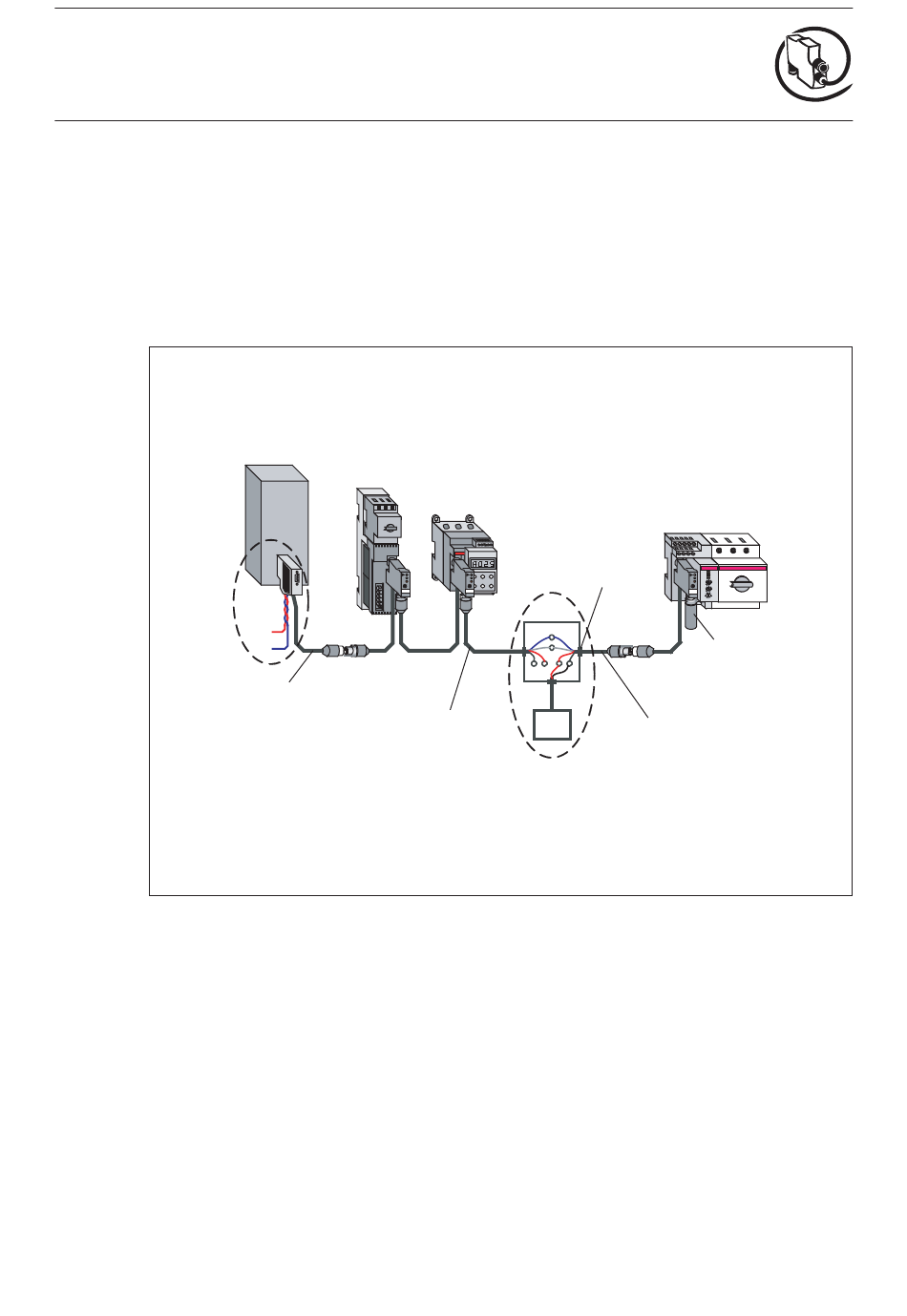

Abbildung 12: Einspeisung von 24 VDC für FieldBusPlugs
FieldBusPlug / Stand: 03.2010
Bus-Master
FBP-Slave
MODBUS
Master
24 V
0 V
DNM11-FBP.050
DNM11-FBP.050
FBP-Slave
angeschlossen
A
B
24V
0V
24 V
DC
Rundkabel mit
Stiftstecker
Einspeisung von 24 VDC für FieldBusPlugs,
anlagenspezifi sch
- 15 -
FBP-Slave
Schirm
DNF11-FBP.050
Rundkabel mit
Buchsenstecker
MRP21-FBP
