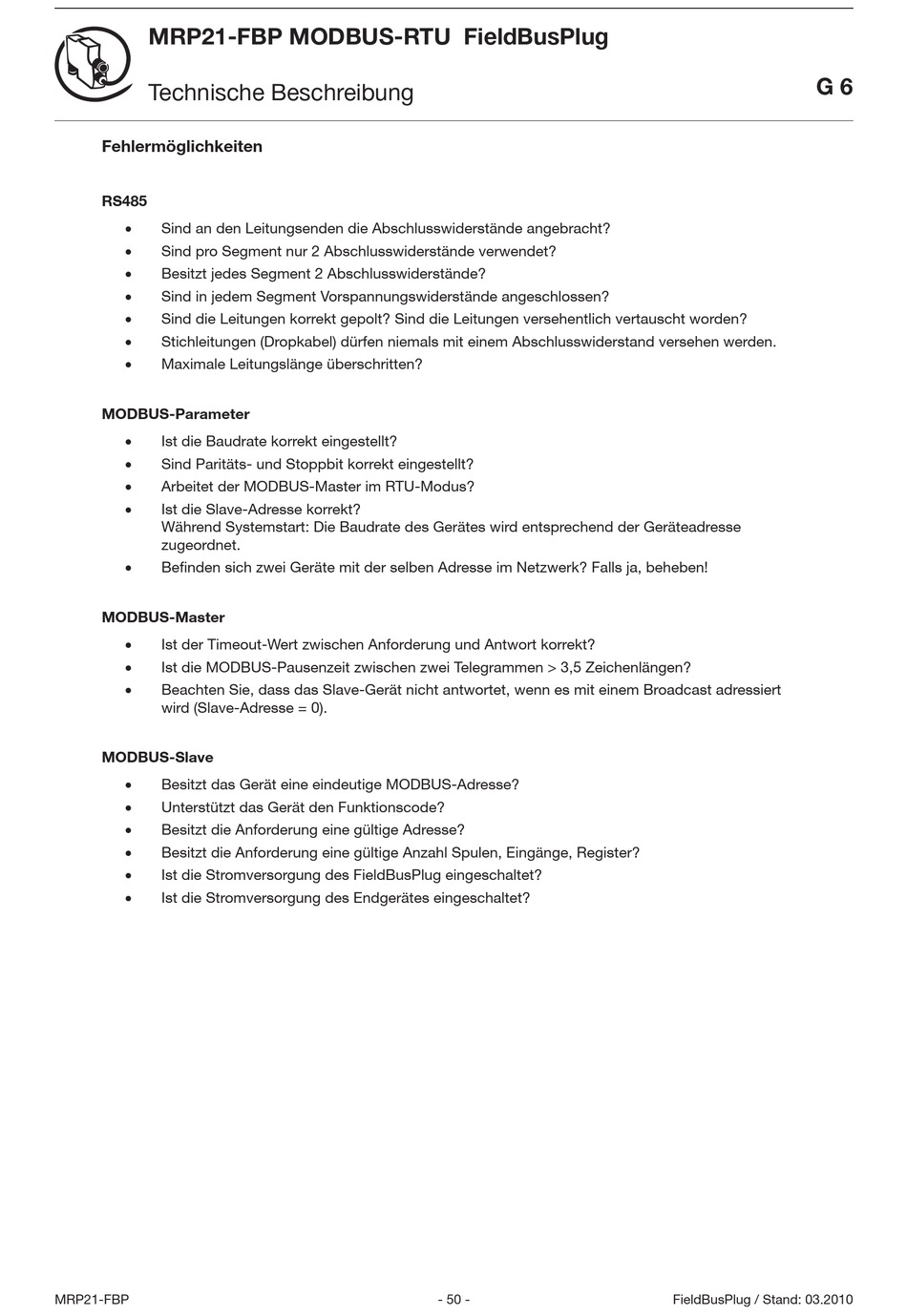

ABB MODBUS-RTU FieldBusPlug MRP21-FBP Technische Beschreibung Seite 50

MRP21-FBP MODBUS-RTU FieldBusPlug
Technische Beschreibung
Fehlermöglichkeiten
RS485

Sind an den Leitungsenden die Abschlusswiderstände angebracht?

Sind pro Segment nur 2 Abschlusswiderstände verwendet?

Besitzt jedes Segment 2 Abschlusswiderstände?

Sind in jedem Segment Vorspannungswiderstände angeschlossen?

Sind die Leitungen korrekt gepolt? Sind die Leitungen versehentlich vertauscht worden?

Stichleitungen (Dropkabel) dürfen niemals mit einem Abschlusswiderstand versehen werden.

Maximale Leitungslänge überschritten?
MODBUS-Parameter

Ist die Baudrate korrekt eingestellt?

Sind Paritäts- und Stoppbit korrekt eingestellt?

Arbeitet der MODBUS-Master im RTU-Modus?

Ist die Slave-Adresse korrekt?
Während Systemstart: Die Baudrate des Gerätes wird entsprechend der Geräteadresse
zugeordnet.

Befi nden sich zwei Geräte mit der selben Adresse im Netzwerk? Falls ja, beheben!
MODBUS-Master

Ist der Timeout-Wert zwischen Anforderung und Antwort korrekt?

Ist die MODBUS-Pausenzeit zwischen zwei Telegrammen > 3,5 Zeichenlängen?

Beachten Sie, dass das Slave-Gerät nicht antwortet, wenn es mit einem Broadcast adressiert
wird (Slave-Adresse = 0).
MODBUS-Slave

Besitzt das Gerät eine eindeutige MODBUS-Adresse?

Unterstützt das Gerät den Funktionscode?

Besitzt die Anforderung eine gültige Adresse?

Besitzt die Anforderung eine gültige Anzahl Spulen, Eingänge, Register?

Ist die Stromversorgung des FieldBusPlug eingeschaltet?

Ist die Stromversorgung des Endgerätes eingeschaltet?
