MRP21-FBP MODBUS-RTU FieldBusPlug
Technische Beschreibung
Aufbau eines Anwendungsprogramms für ein Gerät
Nach Fehlerbehandlung

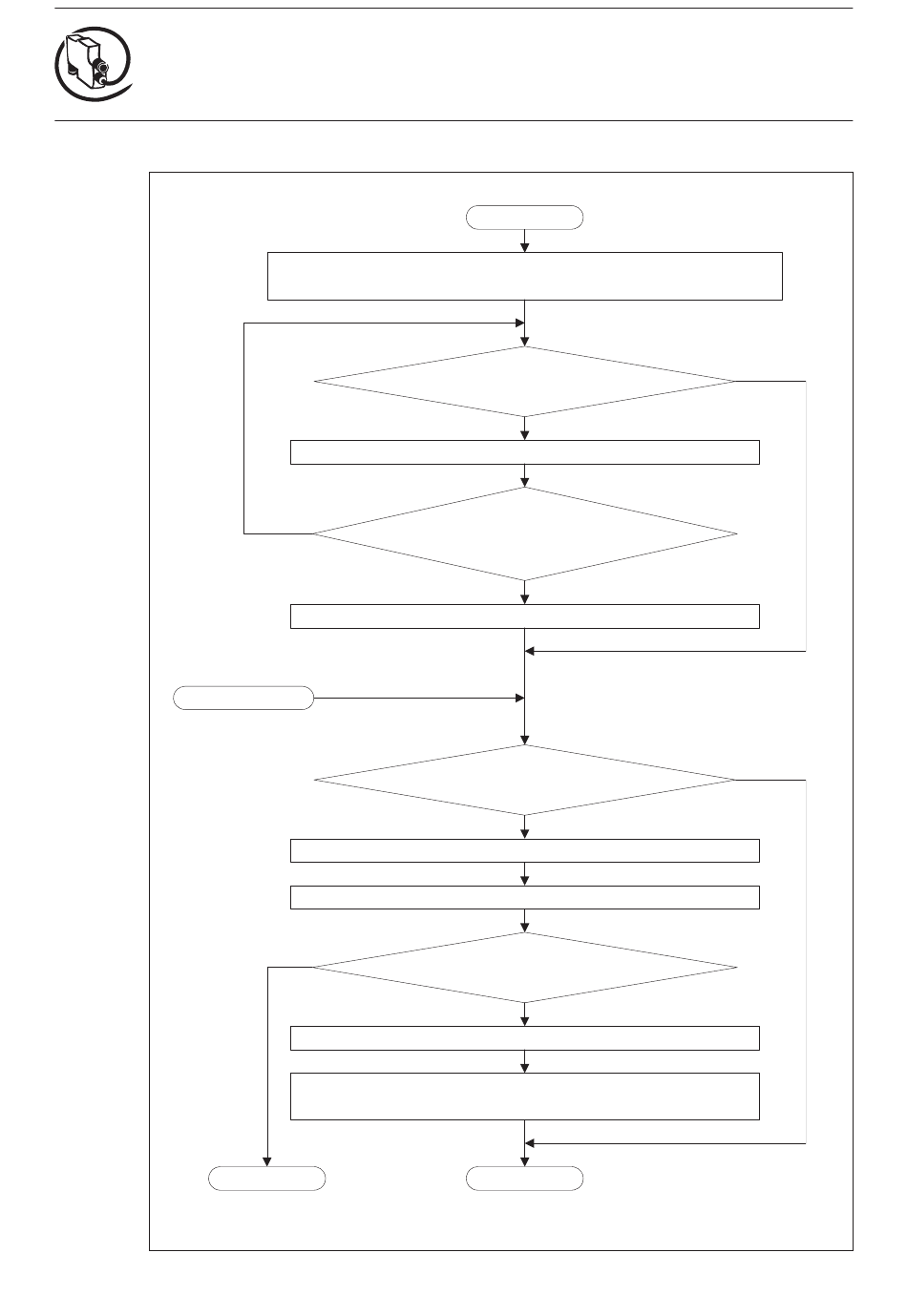

Abbildung 20: Beispiel eines Anwendungsprogramms für ein Gerät (Teil 1)
MRP21-FBP
MODBUS-Initialisierung durchgeführt?
Serielle Schnittstelle für MODBUS-Kommunikation initialisieren
Merker setzen: "MODBUS-Kommunikation initialisiert"
Optional
Einstellung Baudrate durchgeführt?
Merker setzen: "Einstellung der Baudrate vorgenommen"
Baudrate der seriellen Schnittstelle für
MODBUS-Kommunikation ändern
Fehler
Start
Anwendung initialisieren
Ist serielle Schnittstelle
für MODBUS-Kommunikation
betriebsbereit?
Ja
Neue Baudrate schreiben
Antwort-Telegramm prüfen
Antwort-Telegramm ok?
Ja
1
- 44 -
G 6
Ja
Ja
FieldBusPlug / Stand: 03.2010
