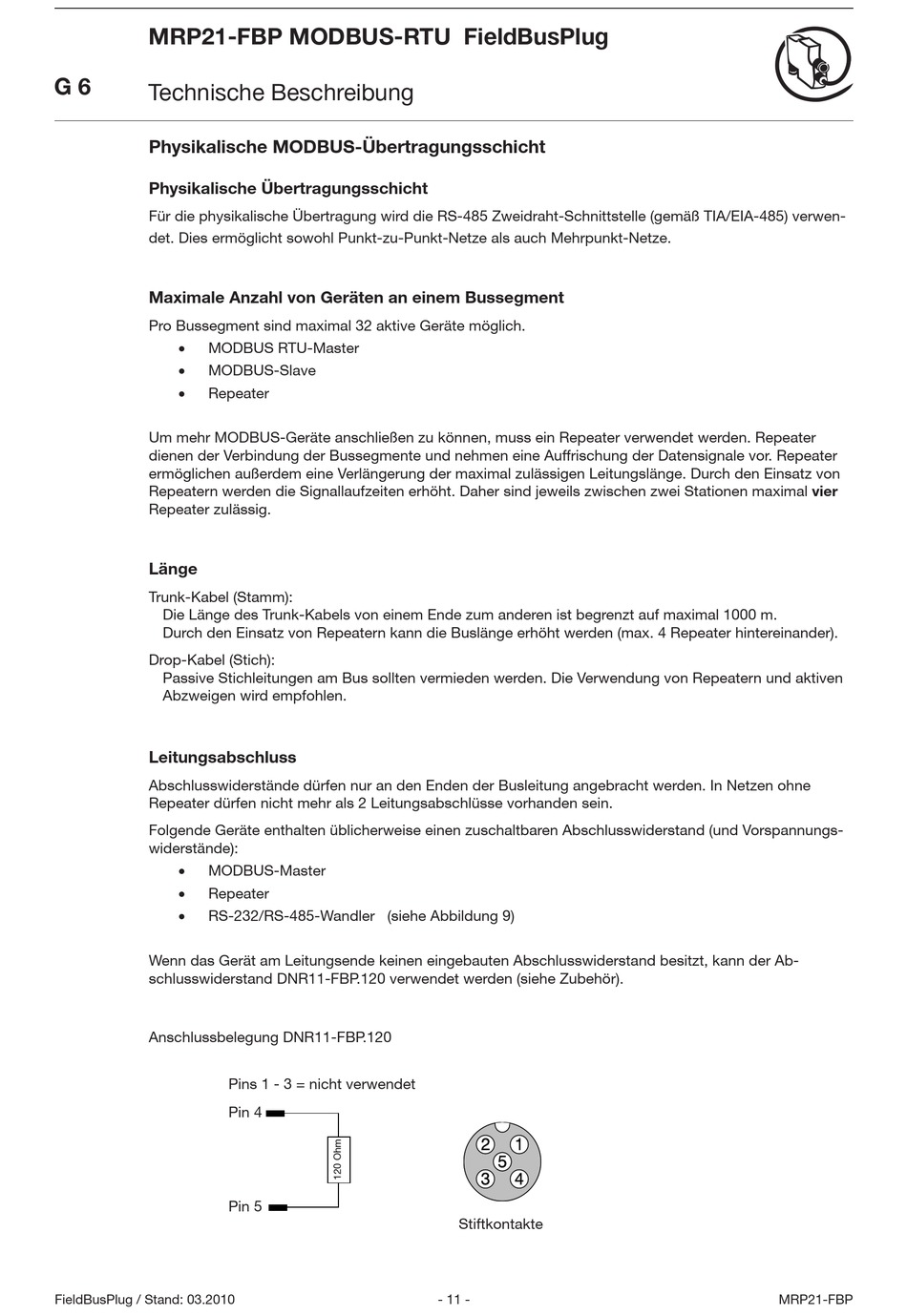

MRP21-FBP MODBUS-RTU FieldBusPlug
G 6
Technische Beschreibung
Physikalische MODBUS-Übertragungsschicht
Physikalische Übertragungsschicht
Für die physikalische Übertragung wird die RS-485 Zweidraht-Schnittstelle (gemäß TIA/EIA-485) verwen-
det. Dies ermöglicht sowohl Punkt-zu-Punkt-Netze als auch Mehrpunkt-Netze.
Maximale Anzahl von Geräten an einem Bussegment
Pro Bussegment sind maximal 32 aktive Geräte möglich.
MODBUS RTU-Master
MODBUS-Slave
Repeater
Um mehr MODBUS-Geräte anschließen zu können, muss ein Repeater verwendet werden. Repeater
dienen der Verbindung der Bussegmente und nehmen eine Auffrischung der Datensignale vor. Repeater
ermöglichen außerdem eine Verlängerung der maximal zulässigen Leitungslänge. Durch den Einsatz von
Repeatern werden die Signallaufzeiten erhöht. Daher sind jeweils zwischen zwei Stationen maximal vier
Repeater zulässig.
Länge
Trunk-Kabel (Stamm):
Die Länge des Trunk-Kabels von einem Ende zum anderen ist begrenzt auf maximal 1000 m.
Durch den Einsatz von Repeatern kann die Buslänge erhöht werden (max. 4 Repeater hintereinander).
Drop-Kabel (Stich):
Passive Stichleitungen am Bus sollten vermieden werden. Die Verwendung von Repeatern und aktiven
Abzweigen wird empfohlen.
Leitungsabschluss
Abschlusswiderstände dürfen nur an den Enden der Busleitung angebracht werden. In Netzen ohne
Repeater dürfen nicht mehr als 2 Leitungsabschlüsse vorhanden sein.
Folgende Geräte enthalten üblicherweise einen zuschaltbaren Abschlusswiderstand (und Vorspannungs-
widerstände):
MODBUS-Master
Repeater
RS-232/RS-485-Wandler (siehe Abbildung 9)
Wenn das Gerät am Leitungsende keinen eingebauten Abschlusswiderstand besitzt, kann der Ab-
schlusswiderstand DNR11-FBP.120 verwendet werden (siehe Zubehör).
Anschlussbelegung DNR11-FBP.120
FieldBusPlug / Stand: 03.2010
Pins 1 - 3 = nicht verwendet
Pin 4
Pin 5
Stiftkontakte
- 11 -
MRP21-FBP
