MRP21-FBP MODBUS-RTU FieldBusPlug
Technische Beschreibung

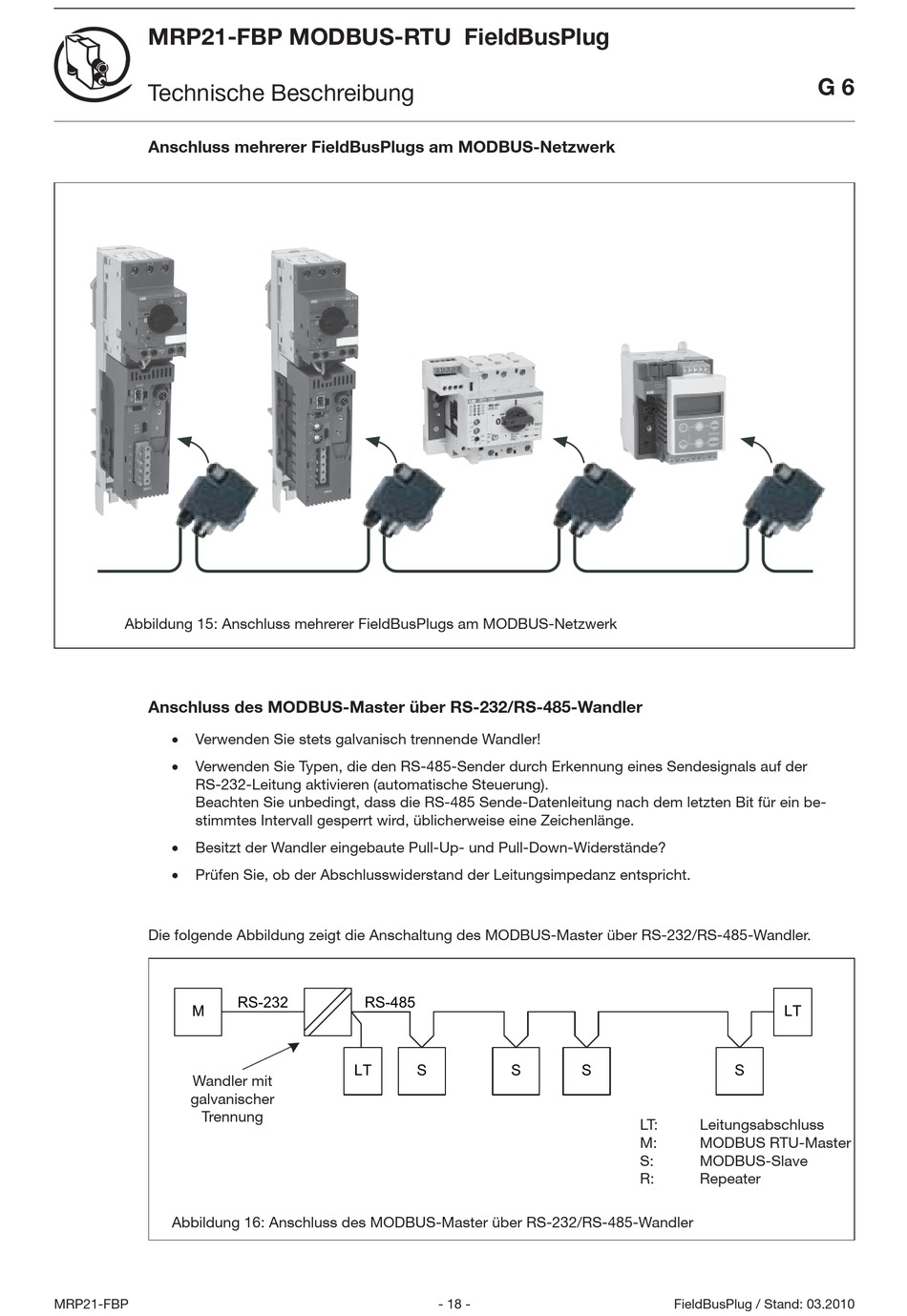

Anschluss mehrerer FieldBusPlugs am MODBUS-Netzwerk
Abbildung 15: Anschluss mehrerer FieldBusPlugs am MODBUS-Netzwerk
Anschluss des MODBUS-Master über RS-232/RS-485-Wandler
Verwenden Sie stets galvanisch trennende Wandler!
Verwenden Sie Typen, die den RS-485-Sender durch Erkennung eines Sendesignals auf der
RS-232-Leitung aktivieren (automatische Steuerung).
Beachten Sie unbedingt, dass die RS-485 Sende-Datenleitung nach dem letzten Bit für ein be-
stimmtes Intervall gesperrt wird, üblicherweise eine Zeichenlänge.
Besitzt der Wandler eingebaute Pull-Up- und Pull-Down-Widerstände?
Prüfen Sie, ob der Abschlusswiderstand der Leitungsimpedanz entspricht.
Die folgende Abbildung zeigt die Anschaltung des MODBUS-Master über RS-232/RS-485-Wandler.
M
Wandler mit
galvanischer
Trennung
Abbildung 16: Anschluss des MODBUS-Master über RS-232/RS-485-Wandler
MRP21-FBP
RS-232
RS-485
LT
S
S
S
- 18 -
LT
S
LT:
Leitungsabschluss
M:
MODBUS RTU-Master
S:
MODBUS-Slave
R:
Repeater
FieldBusPlug / Stand: 03.2010
G 6
