Technische Beschreibung
Anschluss des MODBUS FieldBusPlug an Zentraleinheit AC31
Die folgende Abbildung zeigt die Anschaltung der Zentraleinheit AC31 (z.B. 07KT97 / 07KT98)
über COM1 oder COM2 (RS-232) an das MODBUS-Netzwerk.
C
O
M
1
07 KT 98
C
O
M
2
Wandler mit
galvanischer Trennung und
automatischer Steuerung
(kein RTS notwendig)

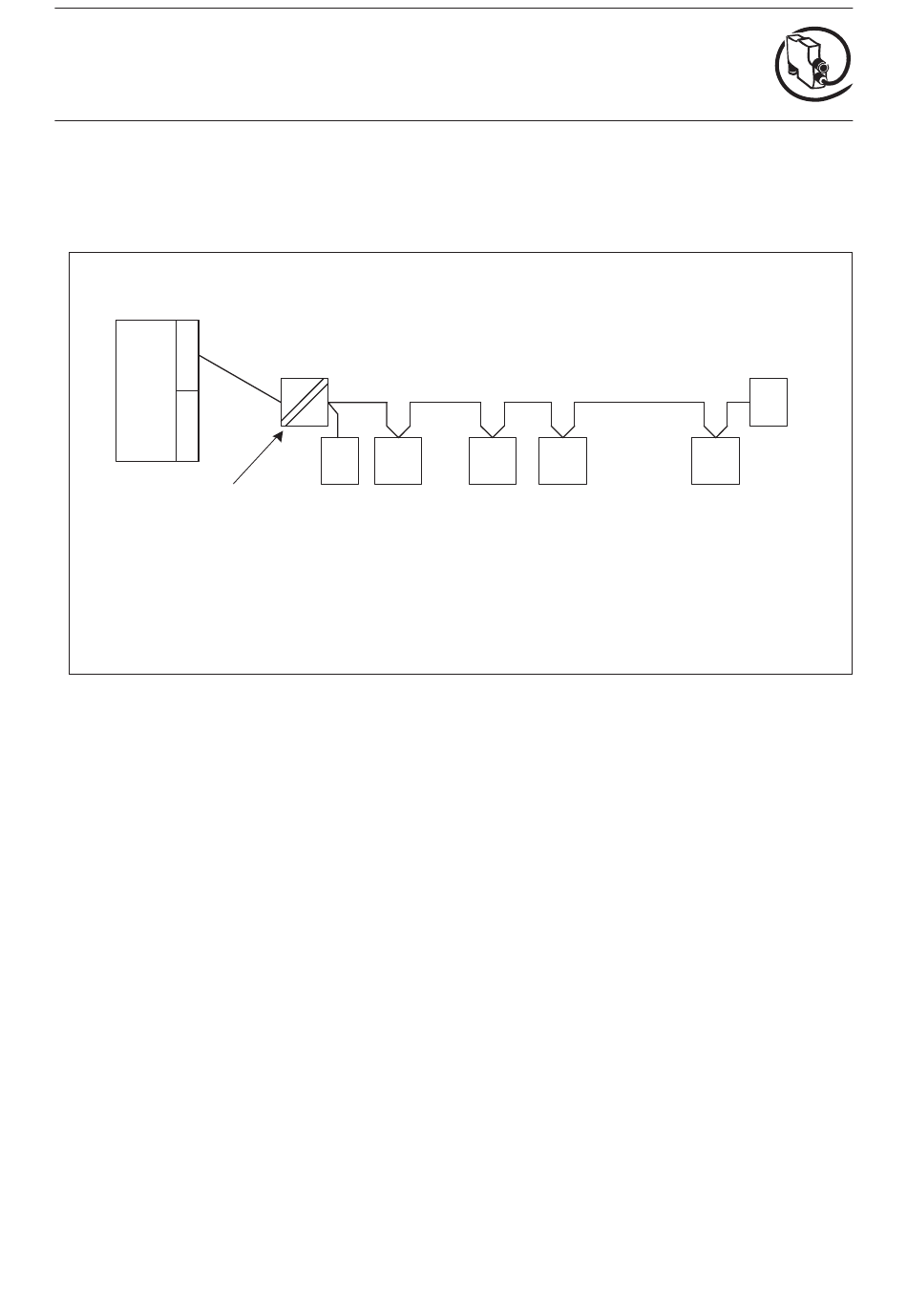

Abbildung 17: Anschluss der 07KT98 COM1 über RS-232/RS-485-Wandler
Die 07KT98 wird als MODBUS-Master konfi guriert. Als Kommunikationsschnittstelle wird in diesem Bei-
spiel COM1 (RS-232) verwendet.
Da das MODBUS RTU-Protokoll verwendet wird, muss ein RS-232/RS-485-Wandler zwischen
der 07KT98 und dem MODBUS-Netzwerk eingesetzt werden.
FieldBusPlug / Stand: 03.2010
RS-232
RS-485
LT
S
S
S
- 19 -
LT
S
LT:
Leitungsabschluss
M:
MODBUS RTU-Master
S:
MODBUS-Slave
R:
Repeater
