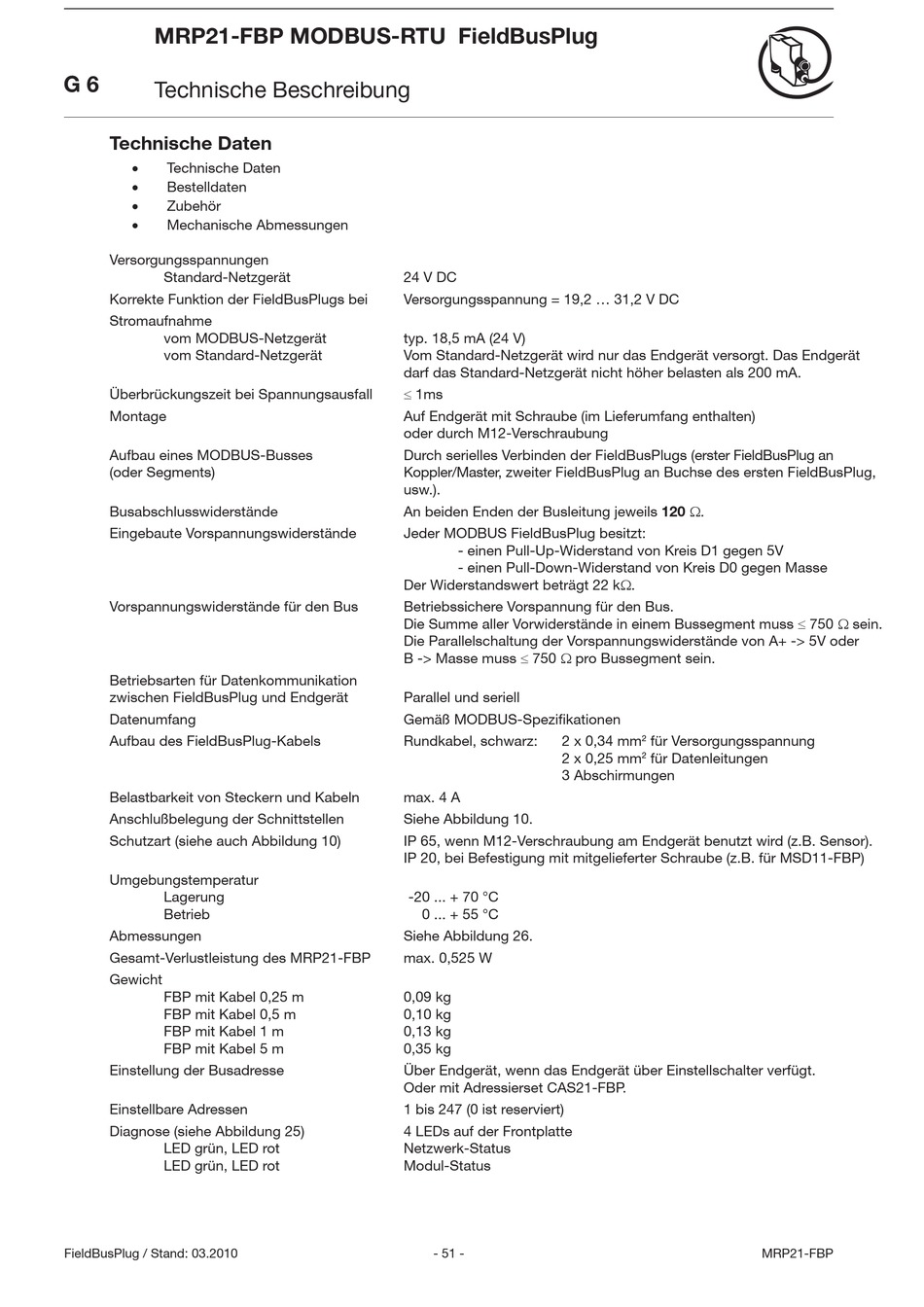

MRP21-FBP MODBUS-RTU FieldBusPlug
G 6
Technische Beschreibung
Technische Daten
Technische Daten
Bestelldaten
Zubehör
Mechanische Abmessungen
Versorgungsspannungen
Standard-Netzgerät
Korrekte Funktion der FieldBusPlugs bei
Stromaufnahme
vom MODBUS-Netzgerät
vom Standard-Netzgerät
Überbrückungszeit bei Spannungsausfall
Montage
Aufbau eines MODBUS-Busses
(oder Segments)
Busabschlusswiderstände
Eingebaute Vorspannungswiderstände
Vorspannungswiderstände für den Bus
Betriebsarten für Datenkommunikation
zwischen FieldBusPlug und Endgerät
Datenumfang
Aufbau des FieldBusPlug-Kabels
Belastbarkeit von Steckern und Kabeln
Anschlußbelegung der Schnittstellen
Schutzart (siehe auch Abbildung 10)
Umgebungstemperatur
Lagerung
Betrieb
Abmessungen
Gesamt-Verlustleistung des MRP21-FBP
Gewicht
FBP mit Kabel 0,25 m
FBP mit Kabel 0,5 m
FBP mit Kabel 1 m
FBP mit Kabel 5 m
Einstellung der Busadresse
Einstellbare Adressen
Diagnose (siehe Abbildung 25)
LED grün, LED rot
LED grün, LED rot
FieldBusPlug / Stand: 03.2010
24 V DC
Versorgungsspannung = 19,2 ... 31,2 V DC
typ. 18,5 mA (24 V)
Vom Standard-Netzgerät wird nur das Endgerät versorgt. Das Endgerät
darf das Standard-Netzgerät nicht höher belasten als 200 mA.
1ms
Auf Endgerät mit Schraube (im Lieferumfang enthalten)
oder durch M12-Verschraubung
Durch serielles Verbinden der FieldBusPlugs (erster FieldBusPlug an
Koppler/Master, zweiter FieldBusPlug an Buchse des ersten FieldBusPlug,
usw.).
An beiden Enden der Busleitung jeweils 120 .
Jeder MODBUS FieldBusPlug besitzt:
- einen Pull-Up-Widerstand von Kreis D1 gegen 5V
- einen Pull-Down-Widerstand von Kreis D0 gegen Masse
Der Widerstandswert beträgt 22 k.
Betriebssichere Vorspannung für den Bus.
Die Summe aller Vorwiderstände in einem Bussegment muss 750 sein.
Die Parallelschaltung der Vorspannungswiderstände von A+ -> 5V oder
B -> Masse muss 750 pro Bussegment sein.
Parallel und seriell
Gemäß MODBUS-Spezifi kationen
Rundkabel, schwarz:
2 x 0,34 mm
2 x 0,25 mm
3 Abschirmungen
max. 4 A
Siehe Abbildung 10.
IP 65, wenn M12-Verschraubung am Endgerät benutzt wird (z.B. Sensor).
IP 20, bei Befestigung mit mitgelieferter Schraube (z.B. für MSD11-FBP)
-20 ... + 70 °C
0 ... + 55 °C
Siehe Abbildung 26.
max. 0,525 W
0,09 kg
0,10 kg
0,13 kg
0,35 kg
Über Endgerät, wenn das Endgerät über Einstellschalter verfügt.
Oder mit Adressierset CAS21-FBP.
1 bis 247 (0 ist reserviert)
4 LEDs auf der Frontplatte
Netzwerk-Status
Modul-Status
- 51 -
2
für Versorgungsspannung
2
für Datenleitungen
MRP21-FBP
