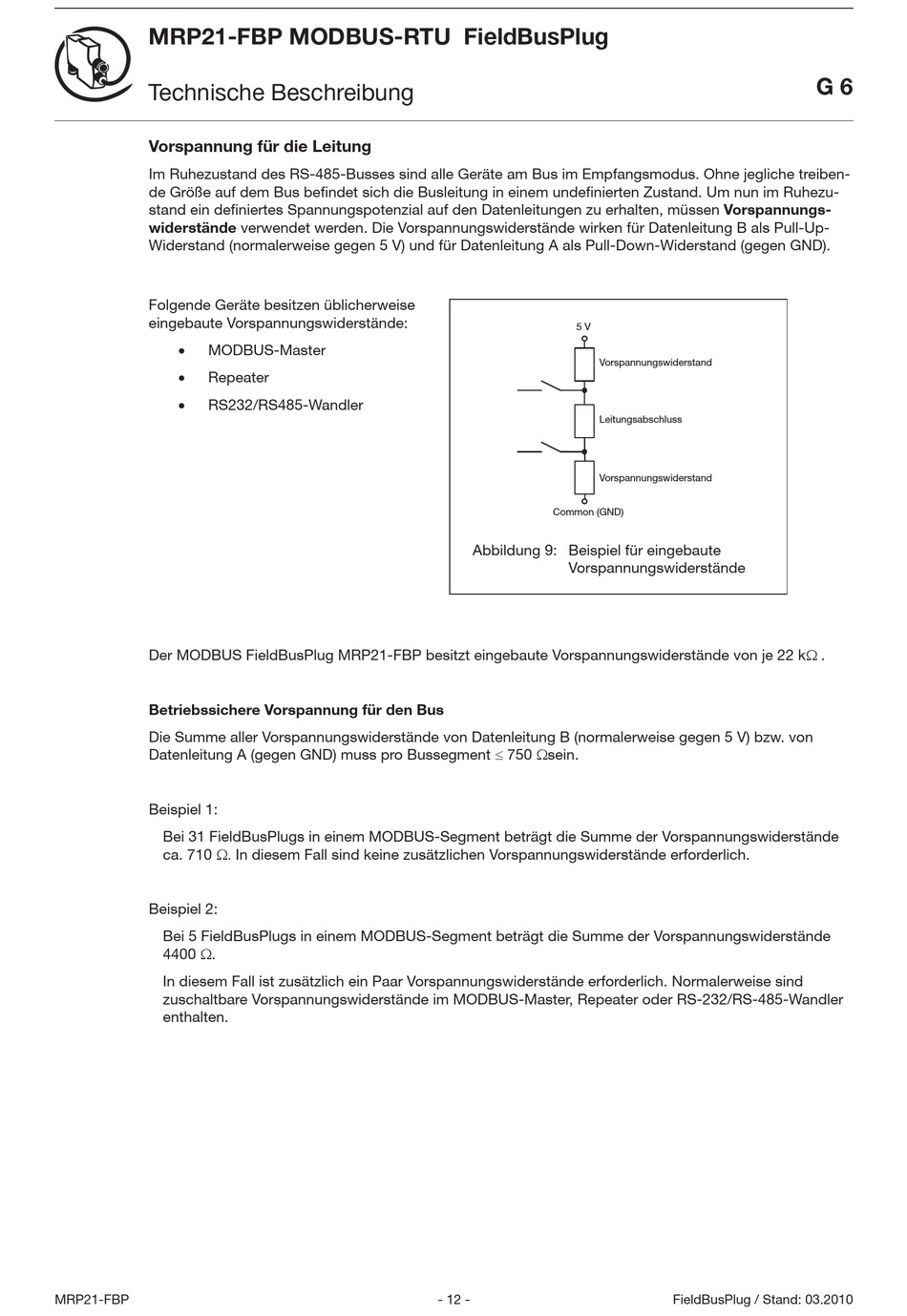

MRP21-FBP MODBUS-RTU FieldBusPlug
Technische Beschreibung
Vorspannung für die Leitung
Im Ruhezustand des RS-485-Busses sind alle Geräte am Bus im Empfangsmodus. Ohne jegliche treiben-
de Größe auf dem Bus befi ndet sich die Busleitung in einem undefi nierten Zustand. Um nun im Ruhezu-
stand ein defi niertes Spannungspotenzial auf den Datenleitungen zu erhalten, müssen Vorspannungs-
widerstände verwendet werden. Die Vorspannungswiderstände wirken für Datenleitung B als Pull-Up-
Widerstand (normalerweise gegen 5 V) und für Datenleitung A als Pull-Down-Widerstand (gegen GND).
Folgende Geräte besitzen üblicherweise
eingebaute Vorspannungswiderstände:
MODBUS-Master
Repeater
RS232/RS485-Wandler
Der MODBUS FieldBusPlug MRP21-FBP besitzt eingebaute Vorspannungswiderstände von je 22 k.
Betriebssichere Vorspannung für den Bus
Die Summe aller Vorspannungswiderstände von Datenleitung B (normalerweise gegen 5 V) bzw. von
Datenleitung A (gegen GND) muss pro Bussegment 750 sein.
Beispiel 1:
Bei 31 FieldBusPlugs in einem MODBUS-Segment beträgt die Summe der Vorspannungswiderstände
ca. 710 In diesem Fall sind keine zusätzlichen Vorspannungswiderstände erforderlich.
Beispiel 2:
Bei 5 FieldBusPlugs in einem MODBUS-Segment beträgt die Summe der Vorspannungswiderstände
4400 .
In diesem Fall ist zusätzlich ein Paar Vorspannungswiderstände erforderlich. Normalerweise sind
zuschaltbare Vorspannungswiderstände im MODBUS-Master, Repeater oder RS-232/RS-485-Wandler
enthalten.
MRP21-FBP
5 V
Vorspannungswiderstand
Leitungsabschluss
Vorspannungswiderstand
Common (GND)
Abbildung 9: Beispiel für eingebaute
Vorspannungswiderstände
- 12 -
G 6
FieldBusPlug / Stand: 03.2010
