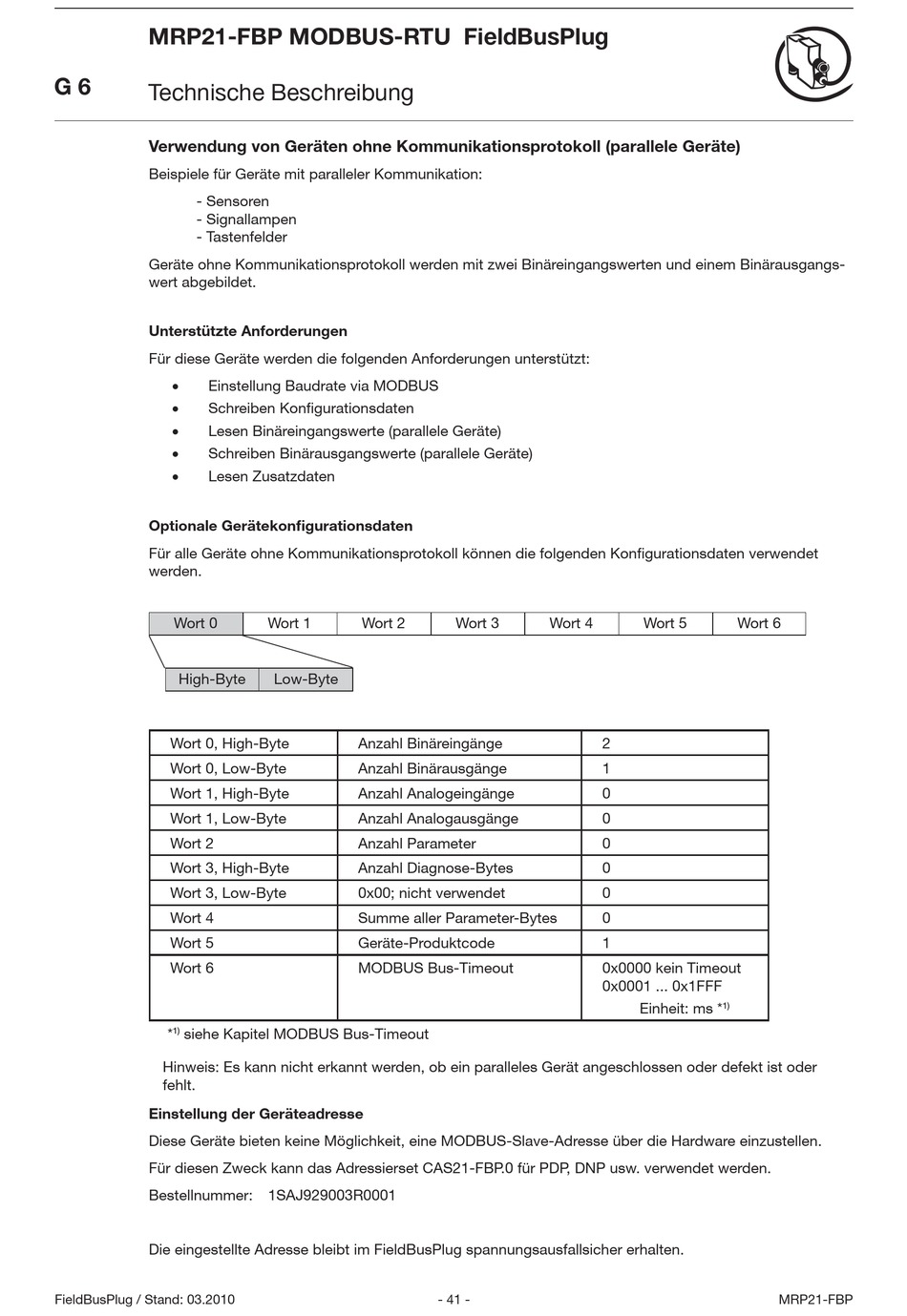

MRP21-FBP MODBUS-RTU FieldBusPlug
G 6
Technische Beschreibung
Verwendung von Geräten ohne Kommunikationsprotokoll (parallele Geräte)
Beispiele für Geräte mit paralleler Kommunikation:
- Sensoren
- Signallampen
- Tastenfelder
Geräte ohne Kommunikationsprotokoll werden mit zwei Binäreingangswerten und einem Binärausgangs-
wert abgebildet.
Unterstützte Anforderungen
Für diese Geräte werden die folgenden Anforderungen unterstützt:
Einstellung Baudrate via MODBUS
Schreiben Konfi gurationsdaten
Lesen Binäreingangswerte (parallele Geräte)
Schreiben Binärausgangswerte (parallele Geräte)
Lesen Zusatzdaten
Optionale Gerätekonfi gurationsdaten
Für alle Geräte ohne Kommunikationsprotokoll können die folgenden Konfi gurationsdaten verwendet
werden.
Wort 0
High-Byte
Wort 0, High-Byte
Wort 0, Low-Byte
Wort 1, High-Byte
Wort 1, Low-Byte
Wort 2
Wort 3, High-Byte
Wort 3, Low-Byte
Wort 4
Wort 5
Wort 6
*
1)
siehe Kapitel MODBUS Bus-Timeout
Hinweis: Es kann nicht erkannt werden, ob ein paralleles Gerät angeschlossen oder defekt ist oder
fehlt.
Einstellung der Geräteadresse
Diese Geräte bieten keine Möglichkeit, eine MODBUS-Slave-Adresse über die Hardware einzustellen.
Für diesen Zweck kann das Adressierset CAS21-FBP.0 für PDP, DNP usw. verwendet werden.
Bestellnummer: 1SAJ929003R0001
Die eingestellte Adresse bleibt im FieldBusPlug spannungsausfallsicher erhalten.
FieldBusPlug / Stand: 03.2010
Wort 1
Wort 2
Low-Byte
Anzahl Binäreingänge
Anzahl Binärausgänge
Anzahl Analogeingänge
Anzahl Analogausgänge
Anzahl Parameter
Anzahl Diagnose-Bytes
0x00; nicht verwendet
Summe aller Parameter-Bytes
Geräte-Produktcode
MODBUS Bus-Timeout
- 41 -
Wort 3
Wort 4
2
1
0
0
0
0
0
0
1
0x0000 kein Timeout
0x0001 ... 0x1FFF
Wort 5
Wort 6
1)
Einheit: ms *
MRP21-FBP
