zung vorsehen, siehe
S. 17.
4. Nach dem Verlegen des Kondensatschlauches prüfen,
ob das Kondensat ordnungsgemäß ablaufen kann.

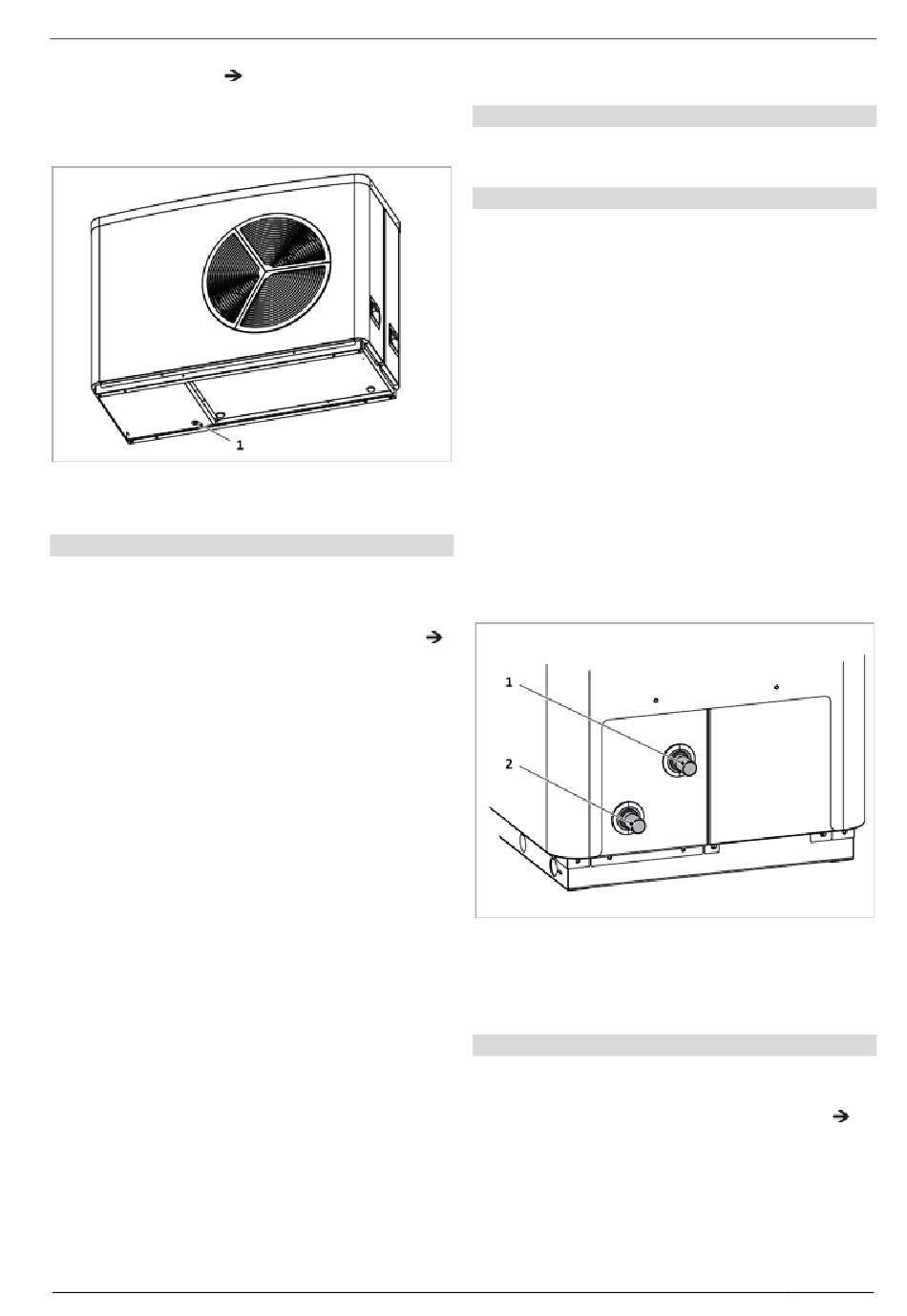

Abb. 20: SolvisLea: Kondensatablauf
1 Kondensatablauf
Gerät entlüften
1. Beim Befüllen des Speichers das Rohrleitungssystem
sorgfältig entlüften.
2. Rohrleitungssystem an der Wärmepumpe durch Betä-
tigen der Entlüftung von den Gasen befreien, siehe
Abb. 19 (4).
SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3
Kap. „Elektrischer Anschluss",

5.1.4 SolvisLea Eco

Gerät aufstellen
1. Gerät auf den vorbereiteten Untergrund bzw. die Kon-
sole stellen.
Versorgungsleitungen Wärmepumpe anschließen
Vor- und Rücklauf werden mit den Versorgungsleitungen
verbunden, die vom Speicher kommen. Wir empfehlen
die im Karton der Wärmepumpe mitgelieferten sowie
die im Zubehör erhältlichen Hydraulikanschlüsse zu ver-
wenden.
1. Die Steckverbindung der enthaltenen Kunststoffwinkel
auf die Kupferrohre schieben und sichern.
2. Rohrstück (Mindestlänge 42 mm) mit Übergangsfitting
mit Ø 22 mm auf der anderen Seite in den Kunststoff-
winkel schieben und sichern.
Die Anschlüsse an der Wärmepumpe sind nun fertig vorbe-
reitet.
3. Je ein 1" Übergangsstück an die Versorgungsleitungen
montieren.
4. Versorgungsleitungen von unten bzw. von der Seite an
das Gerät führen.
5. Versorgungsleitungen mit Vor- und Rücklauf jeweils
miteinander verbinden. Auf Dichtigkeit achten.
Abb. 21: SolvisLea Eco: Hydraulischer Anschluss
1 Heizung-Vorlauf (Kupferrohr-Ø
22 mm)
2 Heizung-Rücklauf (Kupferrohr-Ø
22 mm)
Gerät entlüften
1. Beim Befüllen des Speichers das Rohrleitungssystem
sorgfältig entlüften.
2. Haube und die EPS-Abdeckung abnehmen, siehe
Tab. „Zugang zur IWS / Gatewayplatine" Kap. „Einstel-
lung der Schalter", S. 25
3. Rohrleitungssystem durch Drehen der grauen Kappe
am Automatikentlüfter von etwaigen Gasen befreien.
5 Montage
15
