4 Aufstellbedingungen und Transport
Kondensatabfluss
Die Kondensatablaufleitung muss mit stetigem Gefälle
nach unten aus der Wärmepumpe führen. Das Kondens-
wasser wird mit einem frostfrei verlegten Abfluss in die
Kanalisation oder mit einem Drainagerohr (Versickerung)
in eine Grobkiesfüllung geführt.

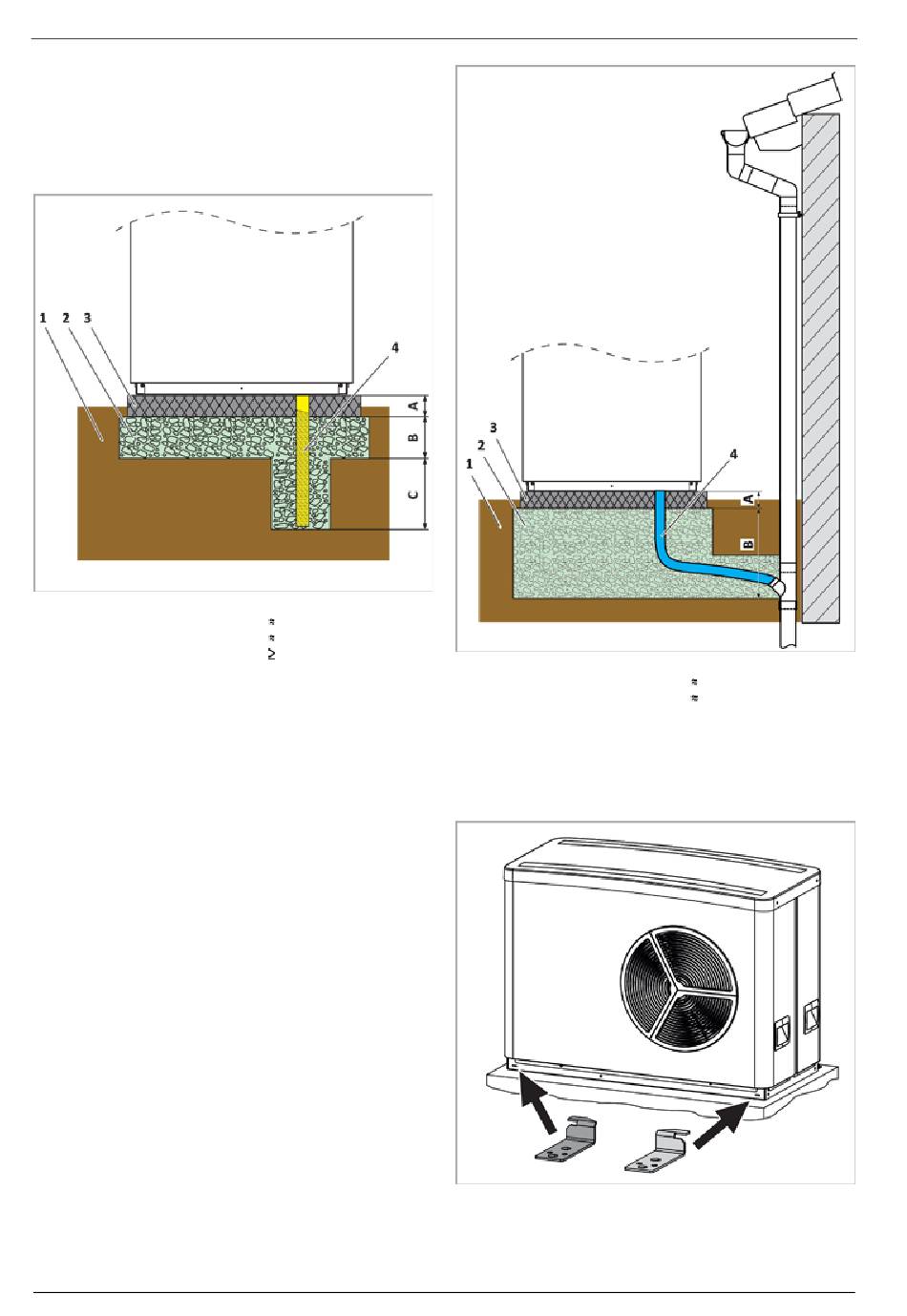

Abb. 8: Kondensatabfluss über Versickerung in Kiesbett
1 Erdreich
2 Grobkiesfüllung
3 Betonplatte
4 Drainagerohr
10
A 100 mm
B 300 mm
C 800 mm (Frosttiefe)
Abb. 9: Kondensatabfluss in Fallrohr oder Abfluss
1 Erdreich
2 Grobkiesfüllung
3 Betonplatte
4 Kondensatablauf
Verschraubung auf Fundament
Um die Wärmepumpe zu fixieren, muss sie auf dem Fun-
dament angeschraubt werden.
Abb. 10: Verschraubung auf Fundament
Jeweils zwei Winkel seitlich in die Langlöcher auf der Vor-
der- und Rückseite haken. Darauf achten, dass für die lin-
ken und rechten Langlöcher jeweils die richtigen Winkel
verwendet werden.
MAL-LEA · Technische Änderungen vorbehalten · 31427-3 SOLVIS
A 100 mm
B 800 mm
