SolvisLea Eco anschließen
1. Elektrische Anschlussleitungen und Signalleitungen
entweder als Erdkabel oder durch separate Leerrohre
vom Haus zur Wärmepumpe führen.
2. Elektrische Leitungen entsprechend der folgenden
Abbildung anschließen.

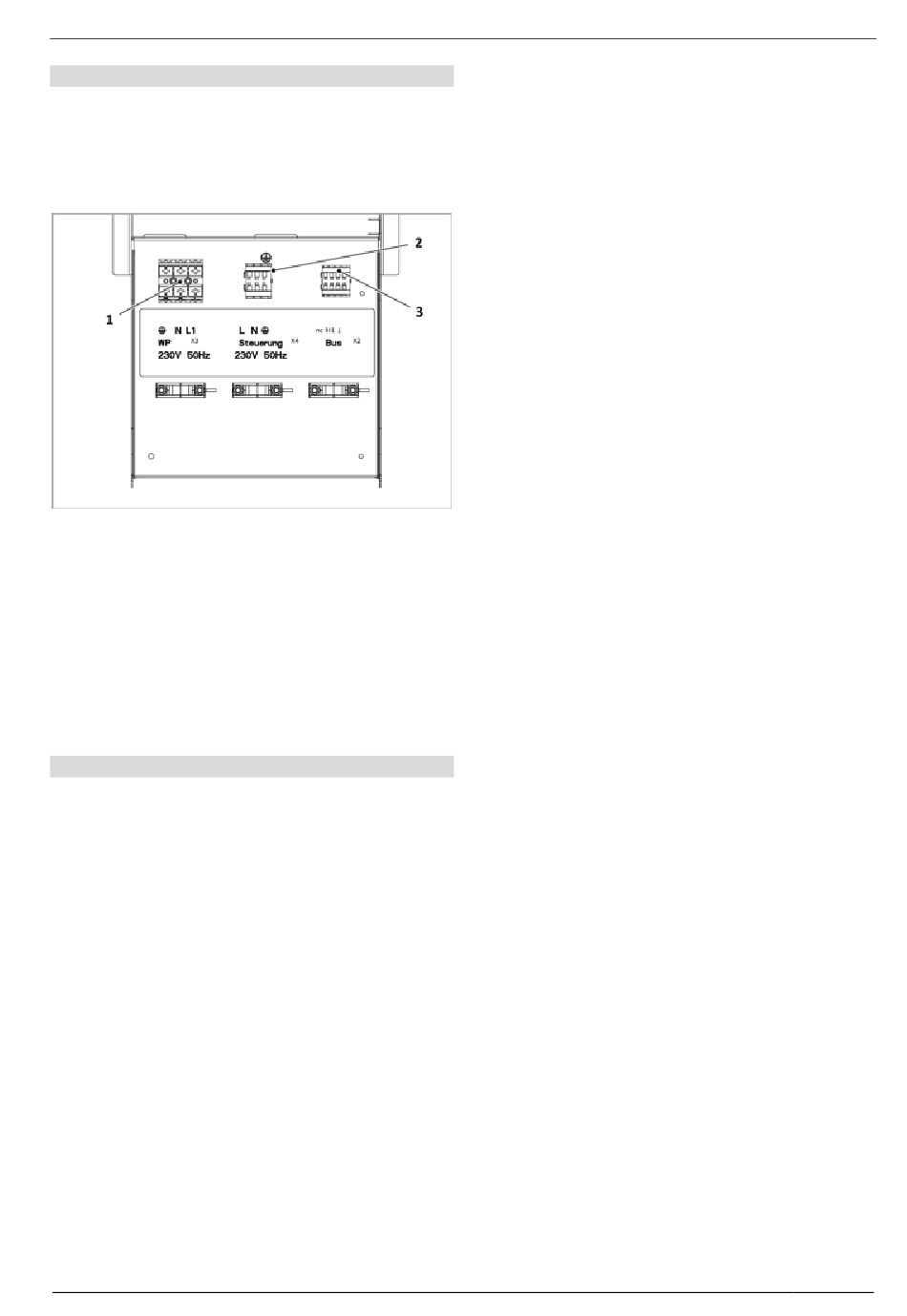

Abb. 36: SolvisLea Eco: Anschlussbereich
1 X3 Verdichter (Inverter)
• L1, N und PE
2 X4 Steuerspannung
• L, N und PE
3 X2 Sicherheitskleinspannung (BUS)
• BUS A, BUS B, BUS MASSE und -
3. Funktion der Zugentlastung prüfen.
Schirmung der Kleinspannungsleitung nicht mit Erdungs-
schraube erden, die Schirmung ist bereits am Speicher
aufgelegt.
Anschlussbox montieren und verdrahten
1. Die BUS-Leitung mit der Anschlussbox beim Speicher
verbinden:
− Braun = GND
− Weiß = A
− Grün = B.
Die BUS-Leitung muss einseitig abgeschirmt sein.
