Solvis SolvisLea Montageanleitung
Luft-wasser-wärmepumpe mit solarschichtenspeicher solvisben
Vorschau ausblenden
Andere Handbücher für SolvisLea:
- Montageanleitung (40 Seiten) ,
- Planung (44 Seiten) ,
- Kurzanleitung (8 Seiten)
Verwandte Anleitungen für Solvis SolvisLea
Inhaltszusammenfassung für Solvis SolvisLea

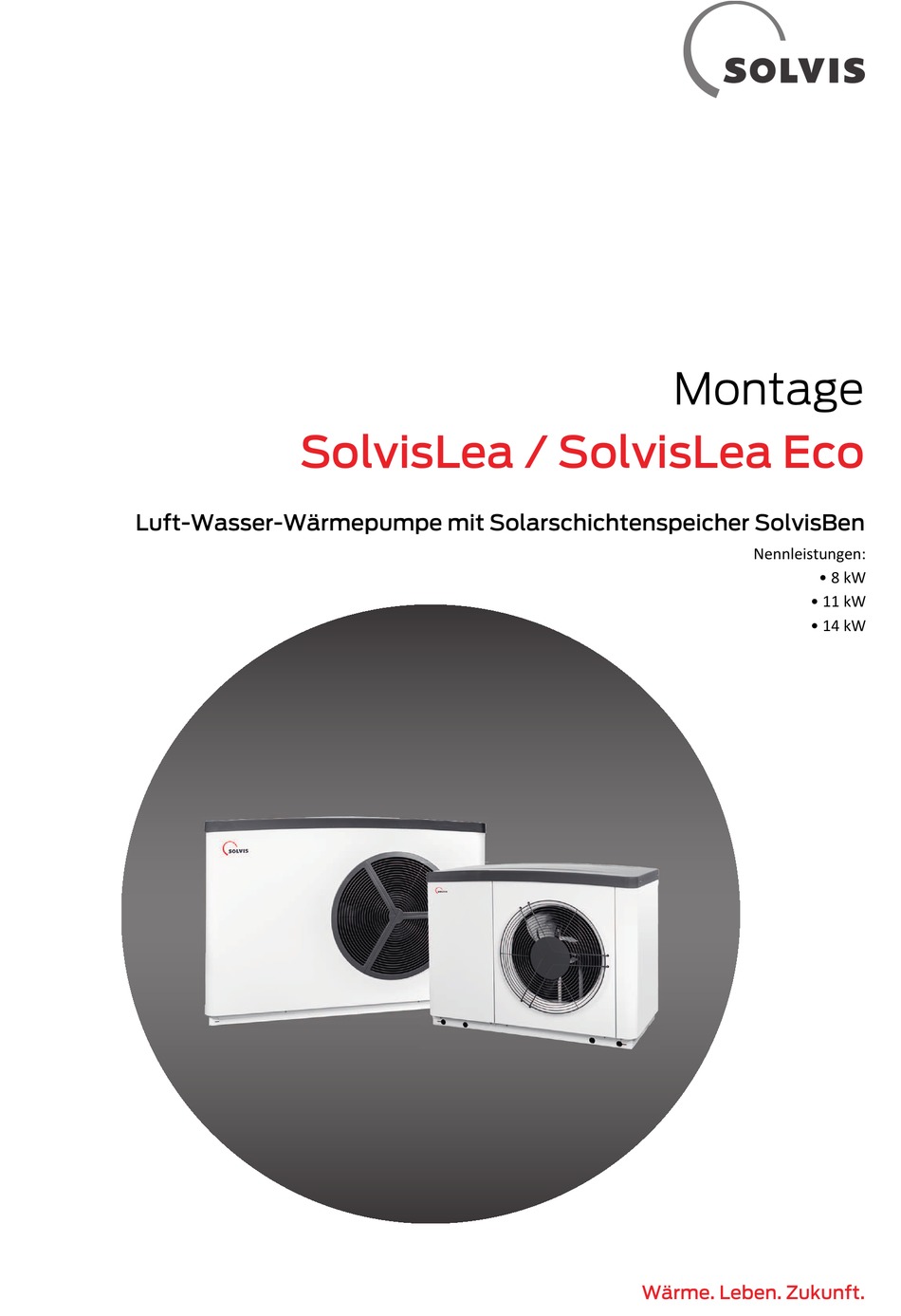

- Seite 1 Montage SolvisLea / SolvisLea Eco Luft-Wasser-Wärmepumpe mit Solarschichtenspeicher SolvisBen Nennleistungen: • 8 kW • 11 kW • 14 kW Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Betriebsweise des Systems sicherstel- len können. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
4.3.3 Aufstellung SolvisLea Eco ........................10 5 Montage ................................12 Vor- und Rücklaufanschluss ..........................12 Steckverbinder ............................... 12 Hydraulischer Anschluss SolvisLea und SolvisBen/SolvisMax ..............13 Montage SolvisLea ..............................13 Montage SolvisLea Eco ............................14 Elektrischer Anschluss ............................15 5.6.1 Allgemeine Hinweise ..........................15 5.6.2 Anschluss SolvisLea .......................... - Seite 4 10 Technische Daten .............................. 27 11 Anhang ................................30 11.1 Stromlaufplan ................................. 30 11.1.1 SolvisLea als WP-System ........................30 11.1.2 SolvisLea Eco als WP-System ........................ 32 11.1.3 SolvisLea als Hybridsystem ........................34 11.1.4 SolvisLea Eco als Hybridsystem ......................36 11.2 Zubehör ................................... 38 11.3...
-
Seite 5: Hinweise
ACHTUNG Die vorgenannten Messbedingungen entsprechen in der Anleitung beachten Regel nicht vollständig den bestehenden Bedingungen Solvis haftet nicht für Schäden, die durch Nichtbe- beim Anlagenbetreiber. achten dieser Anleitung entstehen. Abweichungen können in Abhängigkeit von der gewählten • Vor Bedienung oder Installation die Anleitung Messmethode und den im ersten Absatz dieses Abschnitts aufmerksam durchlesen. -
Seite 6: Produktbeschreibung
3.1 Varianten Wärmepumpe Die Wärmepumpen sind in drei Leistungsvarianten erhält- • Wärmepumpe SolvisLea (elektrische Zusatzheizung inte- lich. Die SolvisLea und SolvisLea Eco unterscheiden sich zu- griert) sätzlich in ihrer Gehäusegröße: • Technische Unterlagen Lea (TU-LEA) • SolvisLea, Leistungsklassen 11 und 14 kW (A2/W35) •... -
Seite 7: Aufstellbedingungen Und Transport
• Zum Tragen der SolvisLea die Griffmulden verwenden • Aufstellung zwischen zwei geschlossenen Wänden sowie • Zum Tragen der SolvisLea Eco entweder an den schma- in Ecken und Winkeln vermeiden, da diese als Spiegel- len Seiten (Querseiten) unter das Bodenblech fassen o- Schallquellen wirken können... -
Seite 8: Aufstellung Solvislea
4.3.2 Aufstellung SolvisLea Abstandsmaße Zur Minimierung der Geräuschbelästigung und für die War- tung müssen Mindestabstände zu Wänden eingehalten werden (siehe Abb. 5). Abb. 6: Fundament für SolvisLea (Ansicht von oben) Lufteintritt Luftaustritt Hauptwindrichtung Aussparung für Versorgungsleitungen Aussparung für Kondensatablauf (ø 70 mm) Abb. - Seite 9 • die statischen Grenzen der eingesetzten Stand- konsole • die beiliegende Kondensatablaufheizung installie- • die Abstandsmaße der Aufstelllöcher der Maß- und Anschlusszeichnung im Anhang entnehmen. Abb. 9: Kondensatabfluss in Fallrohr oder Abfluss SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b...
-
Seite 10: Aufstellung Solvislea Eco
Abdeckhaube Standkonsole Frosttiefe Kiesbett 300 mm Abb. 12: Abstandsmaße zur Wand, SolvisLea Eco Fundament für Standkonsole Der Untergrund zum Aufstellen der Wärmepumpe soll waagerecht, eben, fest und dauerhaft sein. Die Konsolen der Wärmepumpe sollen gleichmäßig aufliegen. Ein unebe- ner Untergrund kann das Geräuschverhalten der Wärme- pumpe ungünstig beeinflussen. - Seite 11 4 Aufstellbedingungen und Transport Abb. 13: Fundament für Standkonsole SolvisLea Eco (Ansicht von oben) Lufteintrittseite 995 mm Luftaustrittseite 500 mm Hauptwindrichtung 408 mm Kondensatabfluss Da die SolvisLea Eco ohne Kondensatablauf frei nach unten tropft, ist es notwendig ein Kiesbett zu errichten.
-
Seite 12: Montage
• Rohrdurchmesser 22 mm: 17 +-0,5 mm • Rohrdurchmesser 28 mm: 27,5 +-0,5 mm Abb. 17: Rohr einsetzen und verriegeln Einstecktiefe 44 mm (nur bei Rohr- Ø 28 mm), 33 mm für Rohr- Ø 22 mm Ø Rohrdurchmesser MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... -
Seite 13: Hydraulischer Anschluss Solvislea Und Solvisben/Solvismax
2. Alternativ: Rohr mit Pressfitting (28 mm auf z. B. 1“) an die Streckverbinder montieren. Die Anschlüsse an der Wärmepumpe sind nun fertig vorbe- reitet. 3. Ggf. ein 1“ Übergangsstück an die Versorgungsleitun- gen montieren. Abb. 20: SolvisLea: Kondensatablauf SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... -
Seite 14: Montage Solvislea Eco
4. Versorgungsleitungen von unten bzw. von der Seite an das Gerät führen. 5. Versorgungsleitungen mit Vor- und Rücklauf jeweils miteinander verbinden. Auf Dichtigkeit achten. Abb. 22: SolvisLea Eco: Position Entlüfter 1 Automatikentlüfter MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... -
Seite 15: Elektrischer Anschluss
• Bei mehrphasigem Netzanschluss auf die richtige fristig 95 %) vermeiden. Phasenlage des Netzes achten. • FI-Schutzschalter für die Wärmepumpe müssen allstromsensitiv (Typ B) sein, FI-Schutzschalter vom Typ A lösen unter Umständen nicht mehr korrekt aus. SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... -
Seite 16: Anschluss Solvislea
3. Die elektrischen Leitungen durch die Zugentlastungen (1) in den Anschlussbereich (2) führen. Bei beengtem Raum hinter dem Gerät können Sie den An- schlussbereich herausklappen. Abb. 28: Anschlussbereich fixieren Abb. 25: Anschlussbereich MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... -
Seite 17: Rohrbegleitheizung Montieren
3. Rohrbegleitheizung in das Kondensatablaufrohr füh- ren. − Weiß = A − Grün = B. Die BUS-Leitung muss einseitig abgeschirmt sein, die Schir- mung ist am Speicher bereits angeschlossen. Abb. 32: Rohrbegleitheizung im Kondensatablaufrohr SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... -
Seite 18: Anschluss Solvislea Eco
3. Abdeckung entnehmen, dabei nach rechts aufklappen. Abb. 33: Abdeckung aufsetzen und befestigen Abb. 34: Abdeckung entfernen 4. Die elektrischen Leitungen durch die Zugentlastungen (2) in den Anschlussbereich (1) führen. Abb. 35: Leitungen in Anschlussbereich führen MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... - Seite 19 1. Die BUS-Leitung mit der Anschlussbox beim Speicher verbinden: − Braun = GND − Weiß = A − Grün = B. Die BUS-Leitung muss einseitig abgeschirmt sein, die Schir- mung ist am Speicher bereits angeschlossen. SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b...
-
Seite 20: Inbetriebnahme
1. Den ordnungsgemäßen Spannungsanschluss am An- schlusskasten kontrollieren (Sicherungen Wärmepum- pen-Aggregat und ggf. elektrische Not- / Zusatzheizung AUS). 2. Nur SolvisLea Eco: prüfen, ob der Schnellentlüfter an der Wärmepumpe geöffnet ist. 3. Nur SolvisLea während und nach der Befüllung manu- ell entlüften. -
Seite 21: Wartung
7 Wartung 7 Wartung die Modelle der SolvisLea 11 kW und SolvisLea 14 kW Wär- 7.1 Allgemeine Wartung mepumpe erforderlich. Außerdem sind jährlich einige Überprüfungs- und Reini- Pflegehinweise gungsarbeiten am Wärmepumpenaggregat erforderlich. Zwischen den jährlichen Wartungen empfiehlt es sich, den Allgemeinzustand der Anlage regelmäßig zu überprüfen. -
Seite 22: Problemlösungen
Luftzufuhr gestört ggf. reinigen Wind kühlt den Verdampfer wärend der Ab- Ansaugseite der Wärmepumpe bei freier Aufstellung durch Sehr häufiges und langes Abtauen tauphase zu stark ab Schutzwand vor starkem Wind schützen MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... -
Seite 23: Einstellung Der Schalter
2. Prüfen, ob Schiebeschalter (BA) korrekt eingestellt ist. Stellung 1 stehen. Abb. 41: Schiebeschalter BA Abb. 44: Gatewayplatine Abb. 42: IWS der SolvisLea Drehschalter Schiebeschalter (nicht verändern) Reset-Taster Drehschalter Schiebeschalter WP CAN-Bus Schiebeschalter BA Stromversorgung (12 V DC) Leuchtdiodenreihe SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... -
Seite 24: Schrauben Lösen Und Abdeckung Abheben
6. Abdeckung aufklappen. 7. Zugang öffnen. • Solvis Lea: Den Schaltkasten abhe- ben und umdrehen. • Solvis Lea Eco: Die IWS und die Gatewayplatine befinden sich hinter bzw. an der Tür. MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... -
Seite 25: Signale Der Led-Reihe
Keine Kommunikation mit der SC-3 zwischen SC-3 und Gatewayplatine prüfen Orange LED (rechts) dauernd an Die Verbindung zur SC-3 wurde hergestellt Kein Eingriff notwendig Verbindung zwischen IWS und Gateway-Platine, siehe siehe Kap. „Stromlaufplan“, S. 30. SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... -
Seite 26: Außerbetriebnahme
Umwelt vermieden werden. Um unserer Aufgabe der Entsorgung oder Wiederverwer- tung nachzukommen, sind wir einem flächendeckenden Entsorgungssystem angeschlossen. Unsere Registrierungs- nummer bei der Stiftung Elektro-Altgeräte-Register („EAR“) lautet: WEEE-Reg.-Nr.: DE 63776771. MAL-LEA · Technische Änderungen vorbehalten · 31427-3b SOLVIS... -
Seite 27: Technische Daten
10 Technische Daten 10 Technische Daten Abb. 45: Abmessungen SolvisLea Kondensatablauf, Durchmesser 29,6 mm Heizung-Vorlauf Lufteintritt Entleerung Luftaustritt Heizung-Rücklauf Abb. 46: Abmessungen SolvisLea Eco Durchführung elektrische Leitungen Luftaustritt Kondensatablauf Heizung-Vorlauf Lufteintritt Heizung-Rücklauf SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... -
Seite 28: Angaben Zur Schallbewertung
Phasen Steuerung 1/N/PE Nennspannung Notheizung 230* * nur SolvisLea 8 kW Eco mit SolvisBen WP oder SolvisMax WP, ** Anlauf- / Betriebsstrom bei SolvisLea 11 kW: 4,0 / 7,9 A Einheit SolvisLea 8 kW Eco SolvisLea 11 kW SolvisLea 14 kW... - Seite 29 2,69 Nennwärmeleistung (Prated) bei durchschnittlichen Klimaverhältnissen nach Verordnung (EU) Nr. 813/2013 & 811/2013 A-15/W35 Abb. 47: Diagramm Leistungsdaten des SolvisLea und SolvisLea Eco SolvisLea 14 kW, Heizungsvorlauf 65 °C SolvisLea 8 kW Eco, Heizungsvorlauf 45 °C SolvisLea 14 kW, Heizungsvorlauf 35 °C SolvisLea 8 kW Eco, Heizungsvorlauf 35 °C...
-
Seite 30: Anhang
11 Anhang 11 Anhang 11.1 Stromlaufplan 11.1.1 SolvisLea als WP-System Abb. 48: Stromlaufplan SolvisLea - Teil 1 Modbus-Anschluss WP Alternative Netz WP Schutzerde Netz Steuerung Warmwasserstation Netz DHC Solar Solar-Pumpe Rohrbegleitheizung Kabelbaum Phase Brücke L’ Phase Freigabe Energieversorgungsunternehmen AB DHC Anschlussbox elektrische Zusatzheizung Integrierte Wärmepumpensteuerung (IWS) - Seite 31 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 32: Solvislea Eco Als Wp-System
11 Anhang 11.1.2 SolvisLea Eco als WP-System Abb. 50: Stromlaufbahn SolvisLea Eco -Teil 1 * gilt nur für SolvisBen Hybrid-Öl Modbus-Anschluss WP Alternative Netz WP Schutzerde Netz Steuerung Warmwasserstation Netz DHC Solar Solar-Pumpe Rohrbegleitheizung Kabelbaum Phase Brücke L’ Phase Freigabe Energieversorgungsunternehmen... - Seite 33 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 34: Solvislea Als Hybridsystem
11 Anhang 11.1.3 SolvisLea als Hybridsystem Abb. 52: Stromlaufplan SolvisLea - Teil 1 Modbus-Anschluss WP Schutzerde Netz WP Warmwasserstation Netz Steuerung Solar Solar-Pumpe Netz DHC Kabelbaum Rohrbegleitheizung Brücke Phase elektrische Zusatzheizung L’ Phase Freigabe Energieversorgungsunternehmen Rundsteuerempfänger Integrierte Wärmepumpensteuerung (IWS) Pulsweitenmodulation (Drehzahlregelung) - Seite 35 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 36: Solvislea Eco Als Hybridsystem
11 Anhang 11.1.4 SolvisLea Eco als Hybridsystem Abb. 54: Stromlaufbahn SolvisLea Eco -Teil 1 * gilt nur für SolvisBen Hybrid-Öl Modbus-Anschluss WP Schutzerde Netz WP Warmwasserstation Netz Steuerung Solar Solar-Pumpe Netz DHC Kabelbaum Rohrbegleitheizung Brücke Phase elektrische Zusatzheizung L’ Phase Freigabe Energieversorgungsunternehmen Rundsteuerempfänger... - Seite 37 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 38: Zubehör
11 Anhang Standkonsole Lea (KS-LEA-11-14) 11.2 Zubehör Standkonsole aus rostfreiem Stahl für die SolvisLea 11 kW und 14 kW zum Einbetonieren in Streifenfundamente. In- Alle Zubehörteile müssen individuell ausgewählt und extra klusive Heizband 1m und Schwingungsdämpfer. Montage- bestellt werden. hilfe zum Aufstellen im definierten Abstandsmaß ist im Lie- Weiteres Zubehör und Ersatzteile finden Sie in der Solvis... -
Seite 39: Index
..........12 Rohrschneider ........12 Zugentlastung ......17, 18, 19 Griffmulden ..........7 Zugentlastungen ........16 Grundkörper ......... 12 Schallpegel-Minderungen ....... 7 Zusatzheizung ......... 6 GWP ............28 Schallreduzierung ........7 SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b... - Seite 40 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 Fax.: +49 (0) 531 28904-100 E-Mail: info@solvis.de Internet: www.solvis.de...
