Solvis SolvisLea Montageanleitung Seite 19

SolvisLea anschließen
1. Elektrische Anschlussleitungen und Signalleitungen
entweder als Erdkabel oder durch separate Leerrohre
vom Haus zur Wärmepumpe führen.
2. Elektrische Leitungen entsprechend der folgenden
Abbildung anschließen.

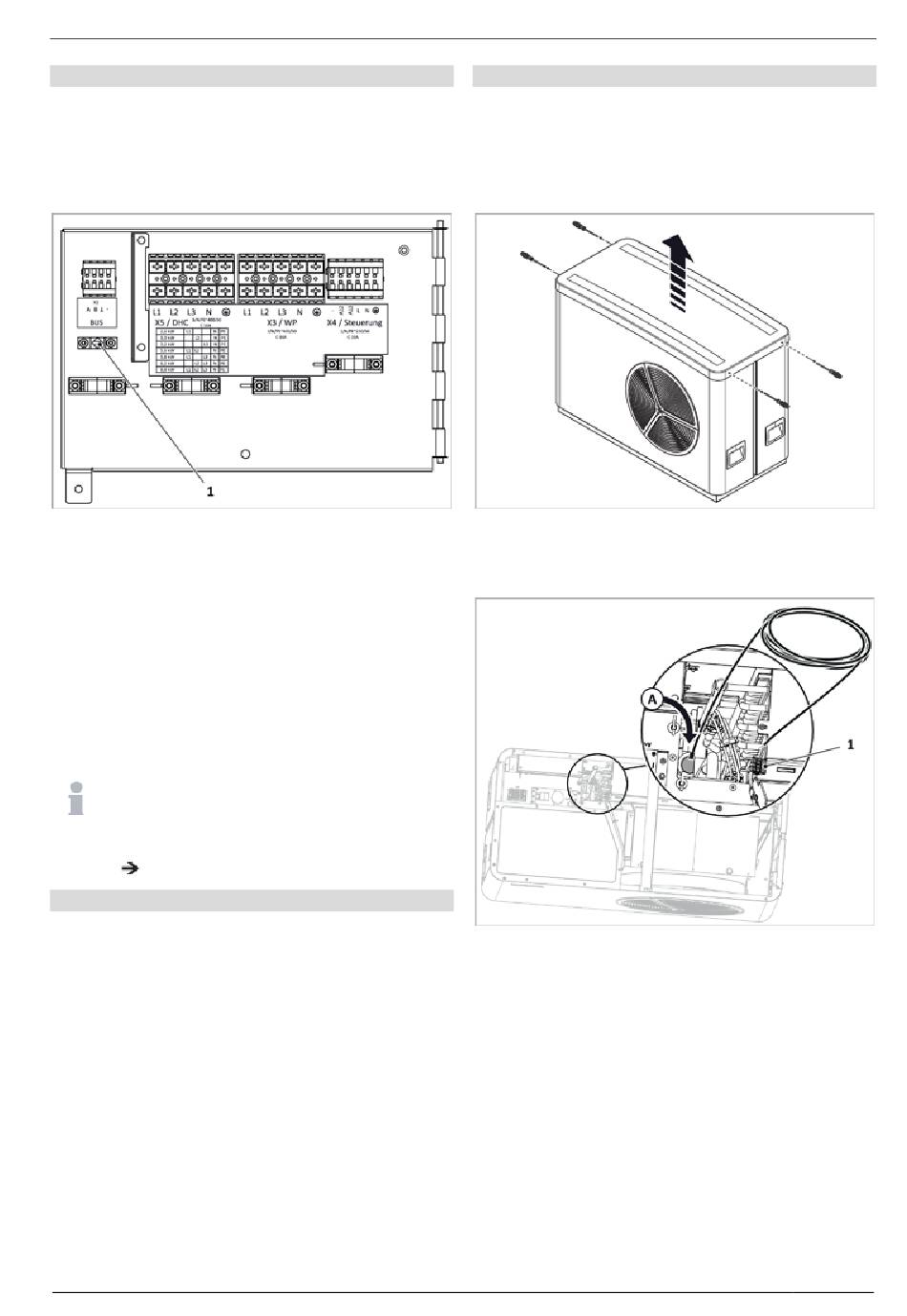

Abb. 29: SolvisLea: Anschlussbereich
1 Erdungsklemme zur Abschirmung der Kleinspannungsleitung
X2 Sicherheitskleinspannung (BUS)
• BUS A, BUS B, BUS Masse und -
X3 Verdichter (Inverter)
• L1, L2, L3, N und PE
X4 Steuerspannung
-, A12, A13, Netzanschluss: L, N, PE
X5 Elektrische Not- / Zusatzheizung (NHZ)
• L1, L2, L3, N und PE
3. Funktion der Zugentlastung prüfen.
Die Erdungsklemme nicht mit dem Schirm verbinden, die
Schirmung ist bereits am Speicher aufgelegt.
Die Notheizung immer anschließen, um eine ein-
wandfreie Funktion der Wärmepumpe sicherzustel-
len (Frostschutz). Eine Abschaltung der Not- / Zu-
satzheizung kann über die Regelung erfolgen, sie-
he Bedienungsanleitung (BAL-LEA-K).
Anschlussbox montieren und verdrahten
1. Die BUS-Leitung mit der Anschlussbox beim Speicher
verbinden:
− Braun = GND
− Weiß = A
− Grün = B.
Die BUS-Leitung muss einseitig abgeschirmt sein.
SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3
Rohrbegleitheizung montieren
Die Rohrbegleitheizung muss bei Montage auf einer
Stand-, Wandkonsole oder anderen erhöhten Funda-
menten installiert werden. Dazu wird sie an der Konden-
satwanne oder am Kondensatschlauch montiert.
1. 4 Schrauben lösen und Abdeckung abnehmen.
Abb. 30: Abdeckung abnehmen
2. Rohrbegleitheizung an X7 (1) anschließen und durch
das Gerät führen (A).
Abb. 31: An X7 anschließen
5 Montage
19
