Aufstellung Solvislea - Solvis SolvisLea Montageanleitung

lichkeit frostfrei im Untergrund verlegt werden und ist nur
für kurze Strecken einsetzbar.

4.3.2 Aufstellung SolvisLea

Abstandsmaße
Zur Minimierung der Geräuschbelästigung und für die
Wartung müssen Mindestabstände zu Wänden eingehal-
ten werden.

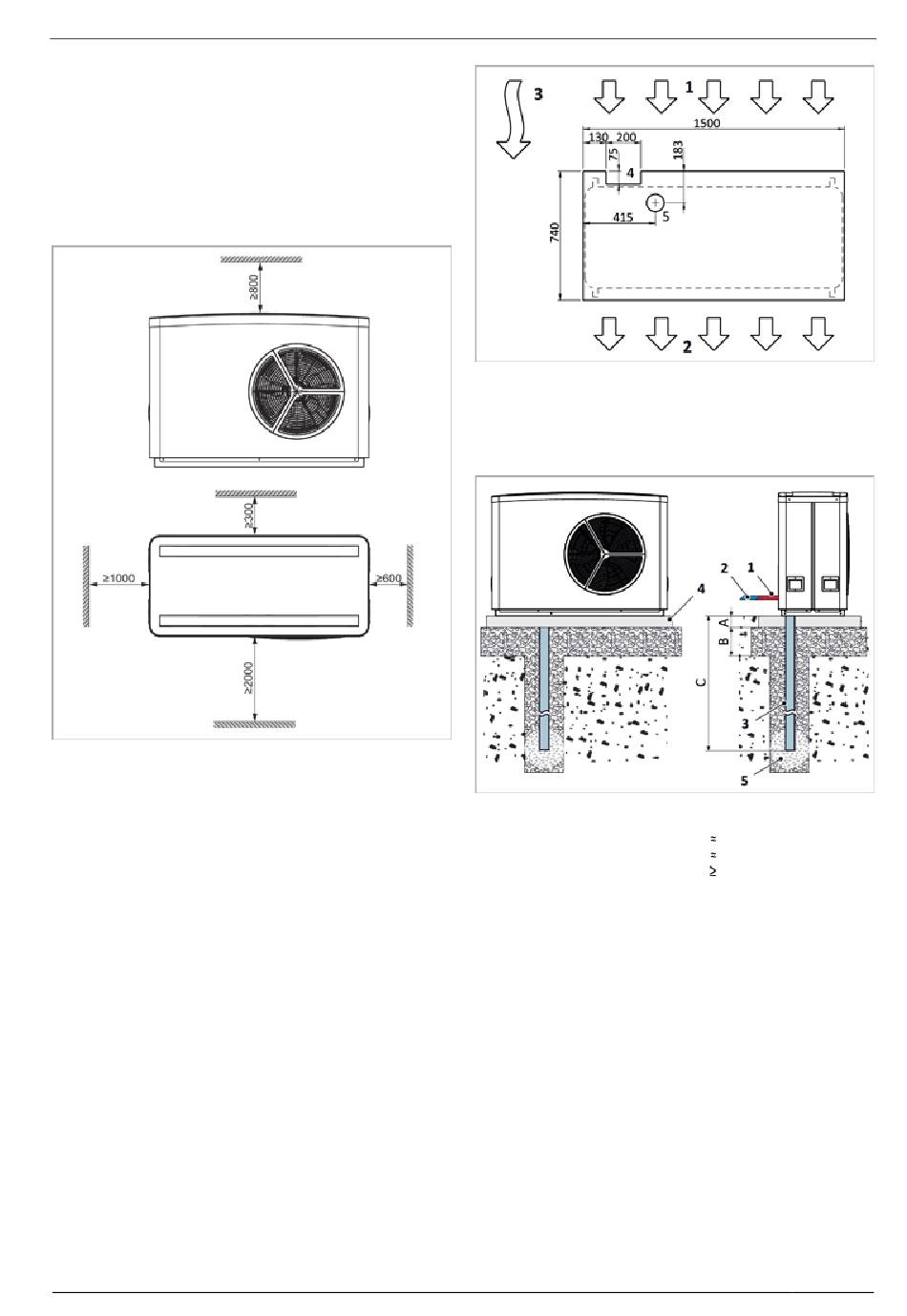

Abb. 5: Abstandsmaße zur Wand, SolvisLea
Fundament
Der Untergrund zum Aufstellen der Wärmepumpe soll
waagerecht, eben, fest und dauerhaft sein. Der Rahmen
der Wärmepumpe soll gleichmäßig aufliegen. Ein unebener
Untergrund kann das Geräuschverhalten der Wärmepum-
pe ungünstig beeinflussen. Die Wärmepumpe muss allsei-
tig zugänglich sein.
Empfohlener Untergrund: gegossenes Fundament, Bord-
steine oder Steinplatten. Für die von unten an die Wärme-
pumpe heranzuführenden Wasser- und Elektro- Installati-
onsleitungen muss eine Aussparung (Freiraum) im Unter-
grund vorgesehen werden.
Bei nicht ebenerdig aufgestellten Wärmepumpen muss
eine Kondensatablaufheizung installiert werden (bei
Standkonsole beiliegend).
Empfohlener Untergrund: Gegossenes Fundament, Bord-
steine oder Steinplatten.
SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3
4 Aufstellbedingungen und Transport
Abb. 6: Fundament für SolvisLea (Ansicht von oben)
1 Lufteintritt
2 Luftaustritt
3 Hauptwindrichtung
4 Aussparung für Versorgungsleitungen
5 Aussparung für Kondensatablauf
Abb. 7: Fundament für SolvisLea
1 Wärmepumpe Vorlauf
2 Wärmepumpe Rücklauf
3 Kondensatablauf
4 Betonplatte
5 Kiesbett
A 100 mm
B 300 mm
C 800 mm
