8.1 Einstellung der Schalter

ACHTUNG
Auf Spannungsfreiheit achten
Ansonsten können Schäden an der Elektronik auf-
treten.
• Schiebeschalter nur dann verändern, wenn IWS
Spannungsfrei ist.
Schiebeschalter prüfen
Die Schiebeschalter befinden sich auf der IWS.
1. Prüfen, ob Schiebeschalter (WP-Typ) korrekt eingestellt
ist.

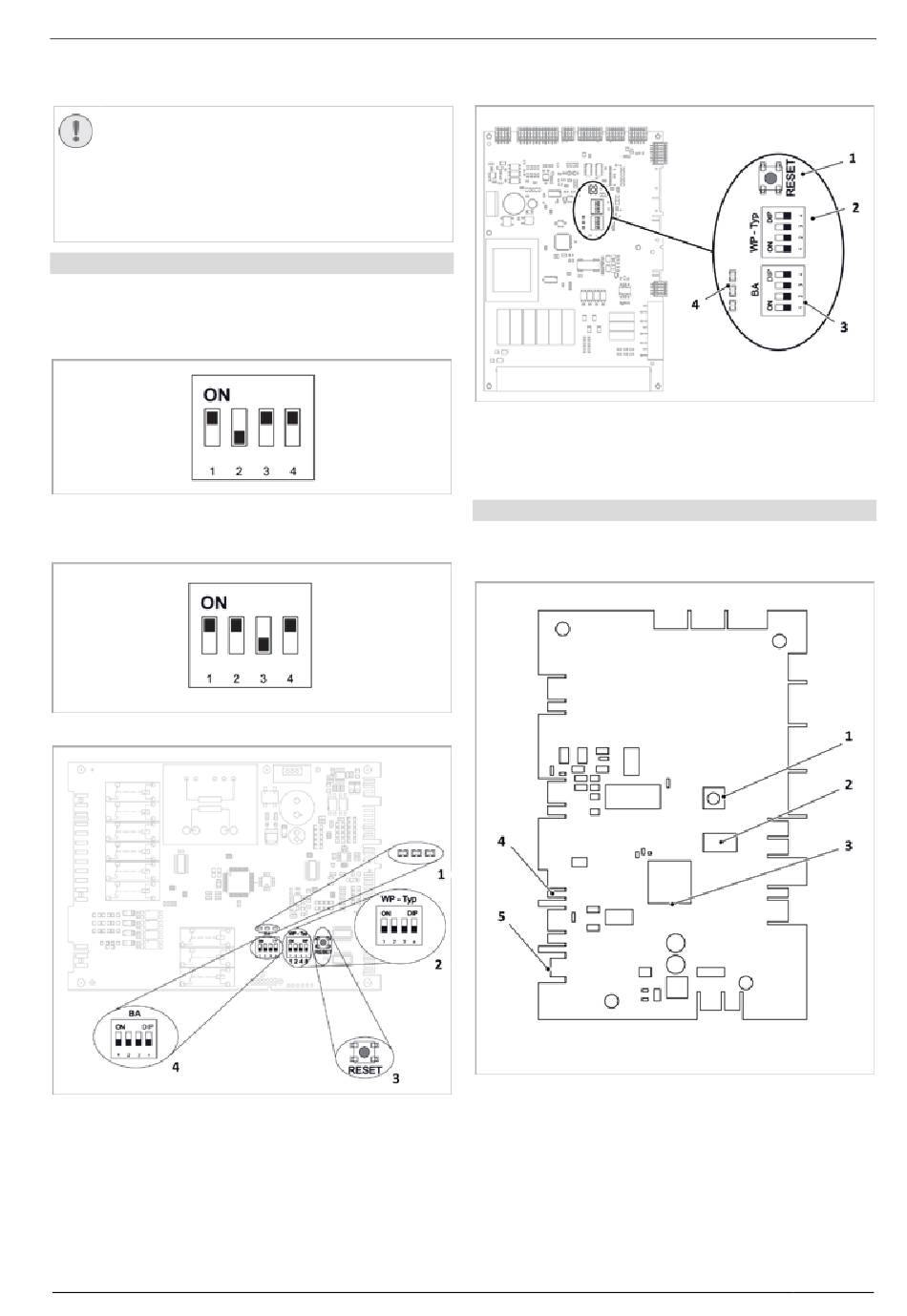

Abb. 40: Schiebeschalter WP-Typ
2. Prüfen, ob Schiebeschalter (BA) korrekt eingestellt ist.
Abb. 41: Schiebeschalter BA
Abb. 42: IWS der SolvisLea
1 Reset-Taster
2 Schiebeschalter WP
3 Schiebeschalter BA
4 Leuchtdiodenreihe
SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3
Abb. 43: IWS der SolvisLea Eco
1 Reset-Taster
2 Schiebeschalter WP
3 Schiebeschalter BA
4 Leuchtdiodenreihe
Drehschalter prüfen
1. Der Drehschalter auf der Gatewayplatine muss auf
Stellung 1 stehen.
Abb. 44: Gatewayplatine
1 Drehschalter
2 Schiebeschalter (nicht verändern)
3 Drehschalter
4 CAN-Bus
5 Stromversorgung (12 V DC)
8 Problemlösungen
