5 Montage
Lösen einer Steckverbindung
Steckverbindung lösen
Falls später ein Lösen der Steckverbinder erforderlich ist,
folgendermaßen vorgehen:
1. Schraubkappe entgegen dem Uhrzeigersinn zurückdre-
hen, bis ein schmaler ca. 2 mm breiter Spalt entsteht.
2. Halteelement mit den Fingern zurückdrücken und es
festhalten.
3. Eingestecktes Rohr herausziehen.

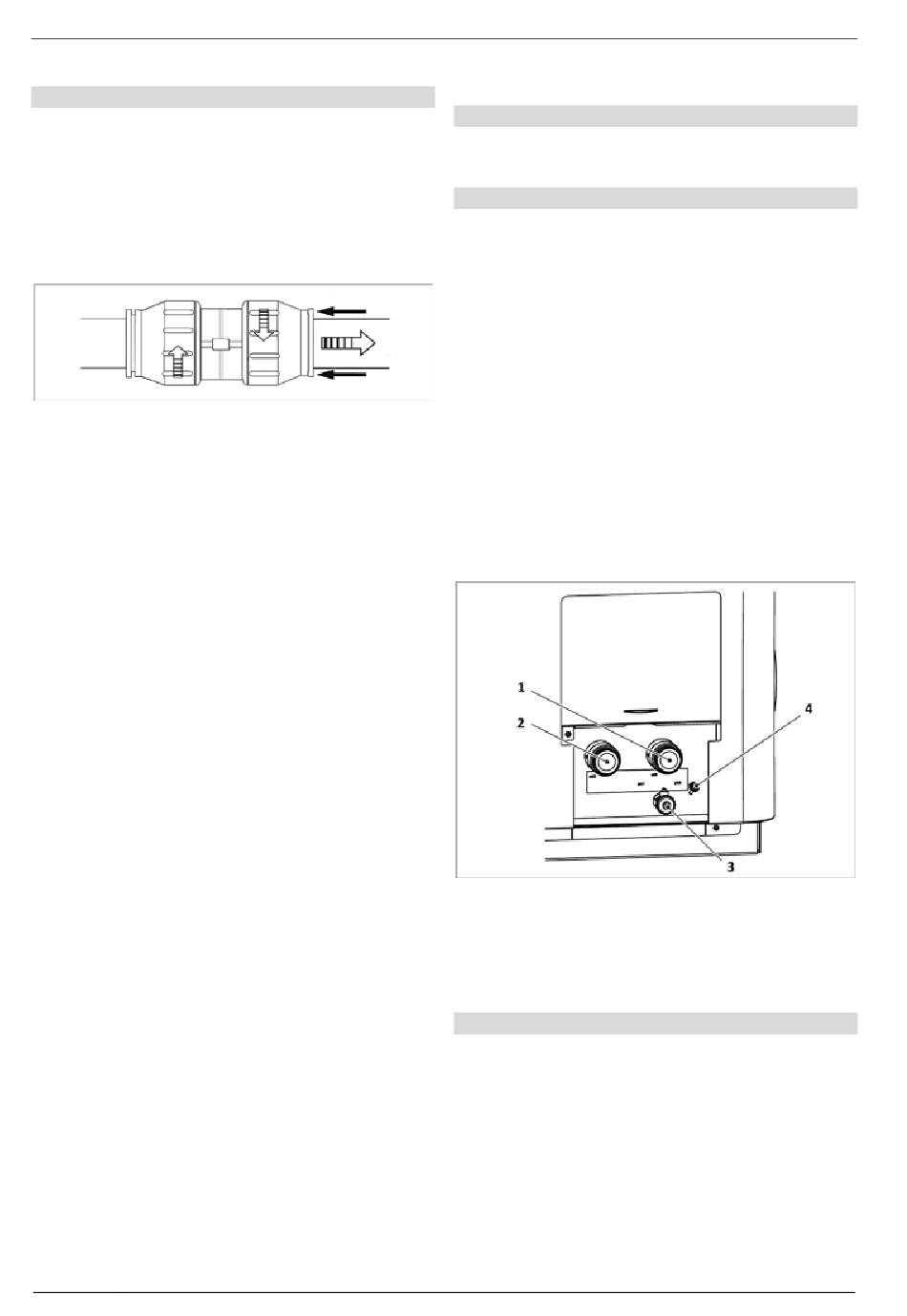

Abb. 18: Steckverbindung lösen
14

5.1.3 SolvisLea

Gerät aufstellen
1. Gerät auf den vorbereiteten Untergrund bzw. die Kon-
sole stellen.
Versorgungsleitungen Wärmepumpe anschließen
Vor- und Rücklauf werden mit den Versorgungsleitungen
verbunden, die vom Speicher kommen. Wir empfehlen,
die im Zubehör erhältlichen Hydraulikanschlüsse (ROS-
LEA-1 und ROS-LEA-2) zu verwenden.
1. Die Hydraulikanschlüsse in die Steckverbindung ein-
schieben und sichern.
2. Alternativ: Rohr mit Pressfitting (28 mm auf z. B. 1") an
die Streckverbinder montieren.
Die Anschlüsse an der Wärmepumpe sind nun fertig vorbe-
reitet.
3. Ggf. ein 1" Übergangsstück an die Versorgungsleitun-
gen montieren.
4. Versorgungsleitungen von unten bzw. von der Seite an
das Gerät führen.
5. Versorgungsleitungen mit Vor- und Rücklauf jeweils
miteinander verbinden. Auf Dichtigkeit achten.
Abb. 19: SolvisLea: Hydraulischer Anschluss
1 Heizung-Vorlauf (Steckverbinder)
2 Heizung-Rücklauf (Steckverbin-
der)
3 Entleerung
4 Entlüftung
Kondensatablauf sicherstellen
Wenn das Gerät auf einem Fundament aufgestellt wird,
tropft das Kondensat frei in das Kondensatablaufrohr.
Ansonsten wie folgt vorgehen:
1. Wenn das Gerät auf einer Konsole montiert wird, einen
Kondensatschlauch am Kondensatablauf befestigen
und zum Ablauf führen.
2. Darauf achten, dass die Kondensatleitung nicht ge-
knickt wird.
3. Kondensatschlauch durch eine ausreichende Wärme-
dämmung vor Frost schützen. Ggf. eine Rohrbegleithei-
