4 Aufstellbedingungen und Transport

4 Aufstellbedingungen und Transport

4.1 Transport zum Aufstellungsort

Beim Transport auf den Schwerpunkt des Geräts achten
• Der Schwerpunkt befindet sich in dem Bereich des Ver-
dichters
• Zum Tragen der SolvisLea die Griffmulden verwenden
• Zum Tragen der SolvisLea Eco entweder an den schma-
len Seiten (Querseiten) unter das Bodenblech fassen
oder ein stabiles Rohr (max. 28 mm) durch die Löcher im
Geräterahmen schieben
• Gerät beim Transport vor heftigen Stößen schützen
• Wenn das Gerät beim Transport angekippt werden muss,
darf dies nur kurzzeitig über eine der Längsseiten ge-
schehen, der Verdichter (1) soll sich dabei stets oben be-
finden

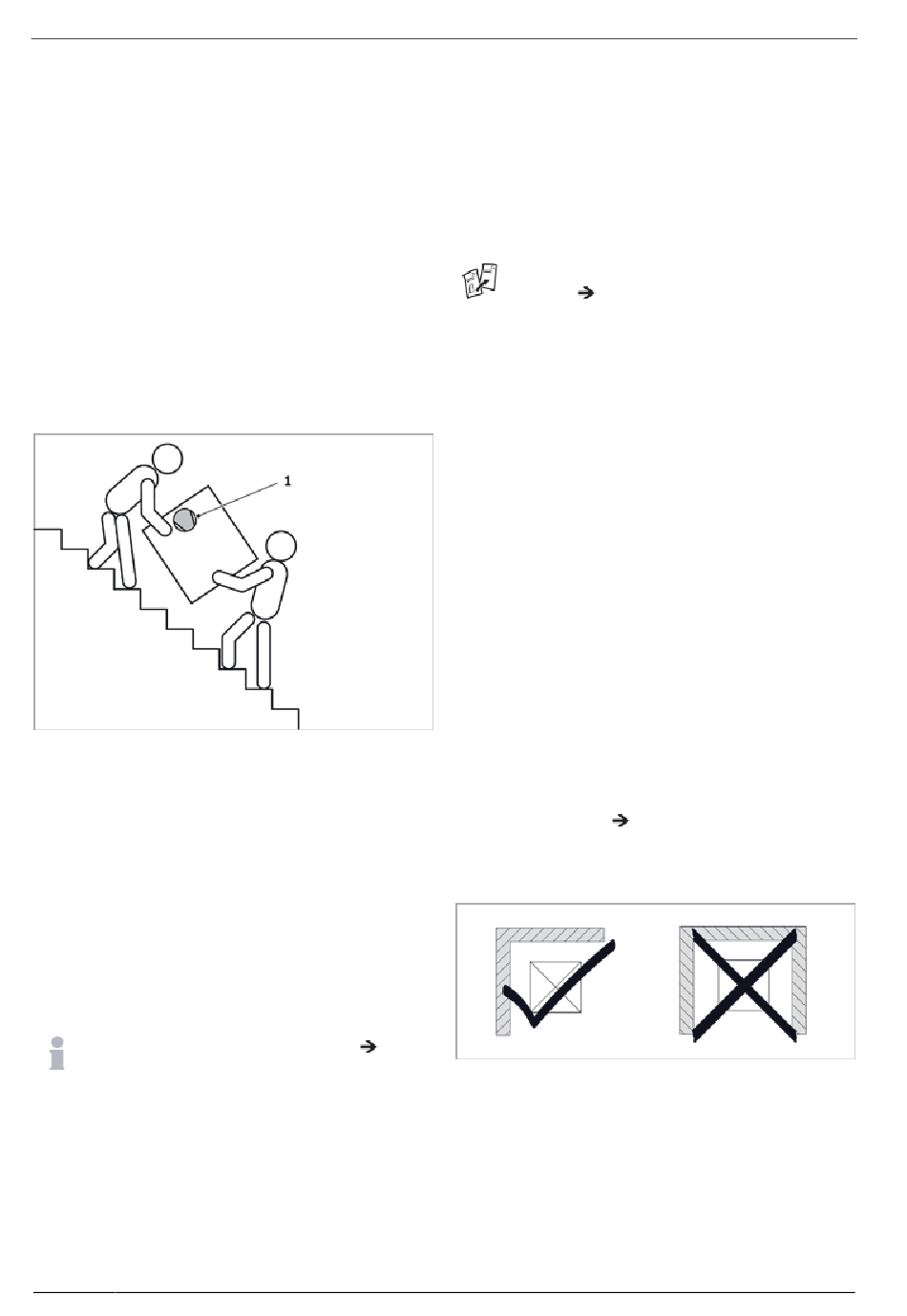

Abb. 3: Transport auf der Treppe
• Je länger das Gerät gekippt wird, desto mehr verteilt sich
das Kältemittelöl im System
• Etwa 30 Minuten warten, bevor das Gerät nach dem
Kippen in Betrieb genommen werden darf.

4.2 Schallschutz

Bei der Aufstellung des Gerätes ist zu beachten, dass das
Gerät auf der Lufteintritts- und Luftaustrittsseite lauter ist
als auf den beiden geschlossenen Seiten.
Maßnahmen zur Schallreduzierung
Beachten Sie bei der Auswahl des Montageortes die fol-
genden Hinweise.
Angaben zum Schallleistungspegel siehe
„Allgemeine technische Daten SolvisLea", S. 30.
• Wärmepumpe nicht neben Wohn- oder Schlafräumen
aufstellen
• Rohrdurchführungen durch Wände und Decken müssen
körperschallgedämmt ausgeführt werden
• Aufstellung auf umgebende, schallharte Bodenflächen
vermeiden, nötigenfalls Bodendämmplatten einsetzen
• Ausblasen der Luft unmittelbar zum Nachbarn hin oder
gegen Wände sollte vermieden werden; an Wänden
kann es zu Schallreflexion kommen
8
• Schallpegel-Minderungen durch akustische Maßnahmen
wie Rasenflächen und Bepflanzungen, massive Wände,
Zäune, Palisaden o. ä. vorsehen
• Aufstellung zwischen zwei geschlossenen Wänden sowie
in Ecken und Winkeln vermeiden, da diese als Spiegel-
Schallquellen wirken können
• Nutzung des Silent-Modes, vor allem in der Nacht.
Weitere Informationen zum Thema Schall befinden
sich in der

4.3 Aufstellbedingungen

4.3.1 Aufstellung allgemein

Folgende Bedingungen einhalten
• Die Wärmepumpe muss gerade (horizontal) stehen
• Leitungslänge zwischen Wärmepumpe und Gebäude
möglichst gering halten, um Wärme- und Druckverluste
zu minimieren
• Hydraulische Verbindungsleitungen wärmegedämmt in
einem Schutzrohr in frostsicherer Tiefe verlegen
• Hydraulischen Anschluss mit flexiblen Schläuchen aus-
führen
• Gerät nicht in einem Schacht installieren
• Hauptwindrichtung darf nicht auf den Lüfter gerichtet
sein
• Notwendigkeit einer Bauanzeige oder Baugenehmigung
muss geprüft werden
• Frostschutz der Medienrohre zur Wärmepumpe entspre-
chend der geltenden Vorschriften durchführen
• Im Winter darf das Gerät nicht mit Schnee bedeckt sein
oder bei starkem Regen im Wasser stehen
• Maßnahmen zur Schallreduzierung berücksichtigen
• Wärmepumpe nicht in dreiseitig geschlossenen Struktu-
ren aufstellen, siehe
• Falls das Gerät im Freifeld aufgestellt wird, muss auf der
Ansaugseite der Lufteintritt geschützt werden. Errichten
Sie in diesem Fall eine Schutzwand gegen den Wind.
Kap.
Abb. 4: Aufstellbedingungen in der Nähe von Wänden
Wärmeversorgungsleitung
Die Verbindung zwischen der Wärmepumpe und dem
Heizungssystem im Gebäude kann durch ein vorgefertigtes
flexibles und gedämmtes Rohrsystem erfolgen. Die Verbin-
dung der Wärmeversorgungsleitung mit dem Vor- und
Rücklauf der Wärmepumpe erfolgt dabei mittels Über-
gangsstücken (Zubehör, bitte extra bestellen).
Die bei Solvis erhältliche Medienleitung benötigt einen
Biegeradius von wenigstens 250 mm. Sie sollte nach Mög-
MAL-LEA · Technische Änderungen vorbehalten · 31427-3 SOLVIS
Planungsunterlage (PUL-LEA).
Abb. 4, S. 8
