Anschluss Solvislea - Solvis SolvisLea Montageanleitung

5 Montage

5.3.2 Anschluss SolvisLea

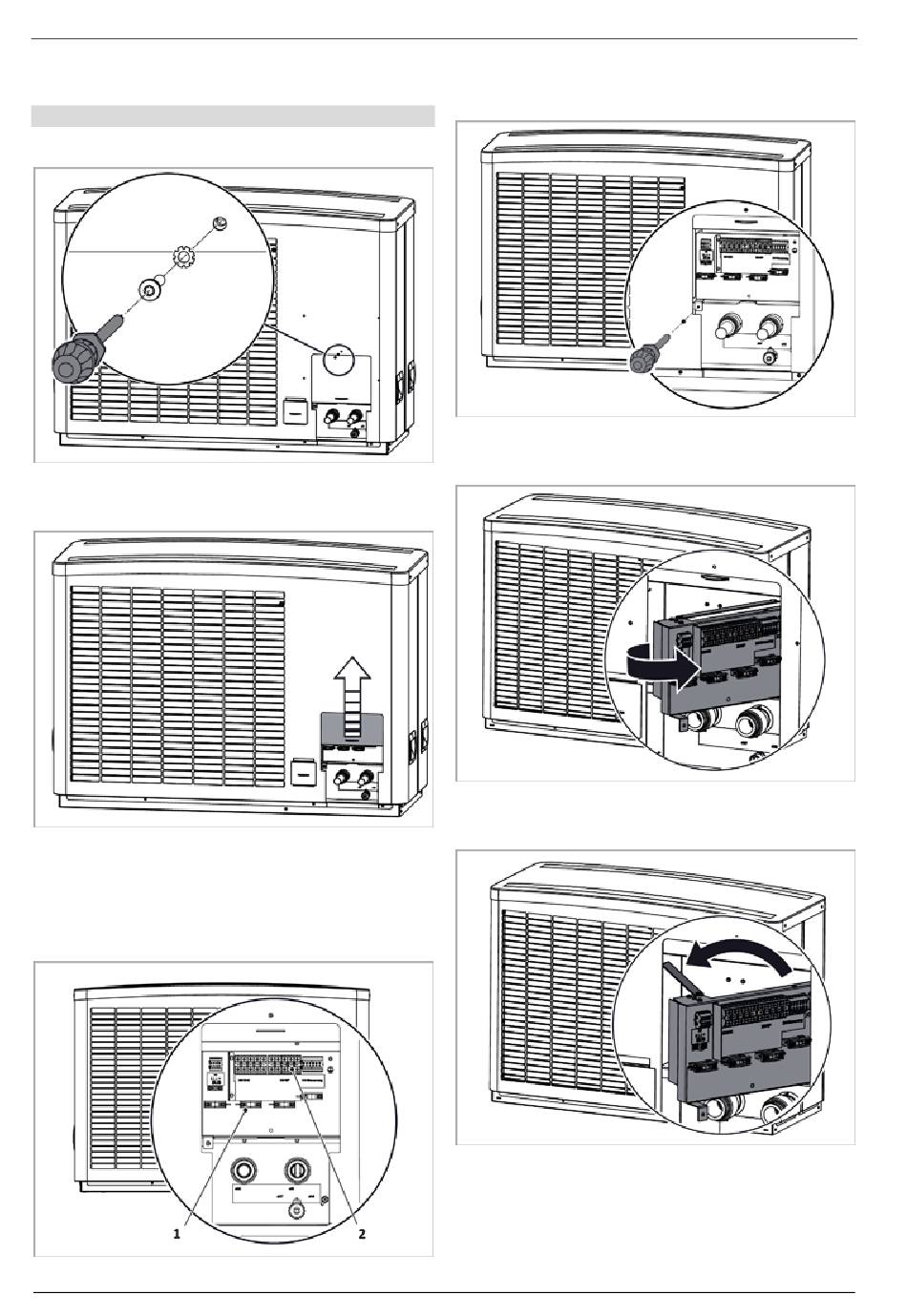

Anschlussbereich zugänglich machen
1. Schraube am Anschlussbereich lösen.
Abb. 23: Schraube lösen
2. Abdeckung nach oben schieben.
Abb. 24: Abdeckung nach oben schieben
3. Die elektrischen Leitungen durch die Zugentlastungen
(1) in den Anschlussbereich (2) führen.
Bei beengtem Raum hinter dem Gerät können Sie den
Anschlussbereich herausklappen.
Abb. 25: Anschlussbereich
18
4. Zum Herausklappen des Anschlussbereichs die Schrau-
be lösen.
Abb. 26: Schraube am Anschlussbereich lösen
5. Den Anschlussbereich zur Seite klappen.
Abb. 27: Anschlussbereich zur Seite klappen
6. Anschlussbereich mit Fixierung arretieren.
Abb. 28: Anschlussbereich fixieren
